Инструменты.Для начала назовем наиболее часто используемые в нашей практике инструменты и расположим их в порядке значимости:

Утконосы — Егет II d, Utica 321-4 1/2, С. К. 3772Н, 2 Xcelite 72CG

Ножницы-кусачки — Erem 90Е, С. К. 3786HF

Паяльник — Weller WCTP-N, Ungar "Ungarmatic"

Припой — Ersin Multicore 22ga, сплав Sn63, флюс RA

Приспособление для установки ИМС — Solder Removal 880

Устройство для загибания выводов — Production Device PD801

Дозатор растворителя — Menda 613

Приспособление для отсасывания припоя - Edsyn Soldapullt DS017

Для более эффективного демонтажа плат ПС стоит приобрести демонтирующую установку с контролируемым вакуумом. Она хорошо себя проявляет даже на металлизированных отверстиях, заполненных припоем. При этом не разрушается тонкая фольга контактных площадок (в отличие от действия простых пружинных плунжеров). Однако на практике эти демонтирующие установки имеют тенденцию засоряться припоем. Изготавливают их несколько фирм, а именно, Edsyn, OK, Расе, Ungar и Weller. Очень много полезных приспособлений для сборки ПС указано в каталоге Contact East (335 Willow Street South, N. Andover, MA 01845) и в каталоге Marschall Claude Michael (9674 Telstar Avenue, El Monte, CA 91731).

Карандашный эскиз схемы, вручную преобразованный сначала в монтажную схему платы ПС и затем в ленточный майларовый транспарант - традиционная техника конструирования плат ПС, которая применялась почти повсеместно в середине 70-х годов. При изготовлении простых плат этот путь пока еще определяющий и, в частности, если вы не делаете попыток устанавливать новые рекорды по плотности компонентов на плате. Имея небольшой набор шаблонов для двусторонних плат, несколько непрозрачных полосок, координатный стол с нанесенной сеткой и несколько чистых майларов, вы можете приступать к делу. И вам не нужно покупать дорогостоящее программное обеспечение САПР (и учиться им пользоваться!), затрачивать средства на графопостроитель и т. п.

Однако как только вы пожелаете конструировать высокоплотные платы и начнете размещать вплотную друг к другу 50 или 100 ИМС, для чего вам потребуется выстилать 4 или 6 слоев с нормой проектирования 10–10, хорошая жизнь для вас закончится. Даже приложив невероятные усилия и четырехкратное увеличение размера майлара, вам трудно будет достичь требуемой точности в межслойной подгонке. К тому же, вам необходим будет месячный отпуск, чтобы восстановить силы, затраченные при выполнении трассировки. Первая же изготовленная плата наверняка будет содержать ошибки, а любое изменение в ленточном майларе — сущий ад. Оно часто требует большого количества операций по установке и снятию проволочных соединений (что обычно приводит к новым ошибкам). Мы в этом не сомневаемся.

САПР/АСУП.Решением проблемы является САПР/АСУП (система автоматизированного проектирования и производства). Пакеты программного обеспечения этих систем мощны, а с появлением настольных терминалов, подключенных к главной ЭВМ, с памятью несколько мегабайт, с блестящей графикой и быстродействием десятки миллионов операций в секунду, вы можете работать и без специальных аппаратных средств. До некоторой степени популярны системы автоматизированного проектирования ПС, поставляемые фирмами Valid Logic, Mentor Graphic и Daisy System. Они недешевы, но и не становятся более дорогими. Здесь мы кратко ознакомим вас с конструированием плат с помощью САПР/АСУП.

Ввод описания схемы. Работа начинается с ввода описания вашей схемы непосредственно на графическую рабочую станцию. Вы можете чертить и редактировать схему, используя стандартные электронные символы из «библиотеки». Также, как и в текстовом редакторе, вы можете привлечь старые работы, выделить в них фрагменты, которые вам нужно воспроизвести (например, схема управления динамического ОЗУ, активный фильтр и т. п.). Используя «мышь» (или другие дистанционные манипуляторы такие как джойстик, трэкбол или графический планшет), можно перемещать фрагменты вместе с линиями соединений, которые тянутся вслед за движущимся фрагментом (не всегда успешно!). Вы присваиваете имена сигналам, нумеруете части ИС и т. д. Хорошие САПР иерархичны : например, вы можете сделать высший уровень, в котором основные узлы схемы указываются в виде больших блоков, каждый блок открывается для показа его субблоков и, наконец, низший (элементный) уровень описания. На любом этапе можно получить на руки копии, отпечатанные с помощью лазерного принтера. Смотрите Приложение Д , в котором приводятся некоторые дополнительные соображения.

Контроль и моделирование. По окончании ввода описания схемы вы будете иметь комплект чертежей (рис. 12.8) и таблицу соединений , в которой просто перечислены сигналы в узловых точках («кодах») с указанием всех выводов компонентов, соединенных с ними.

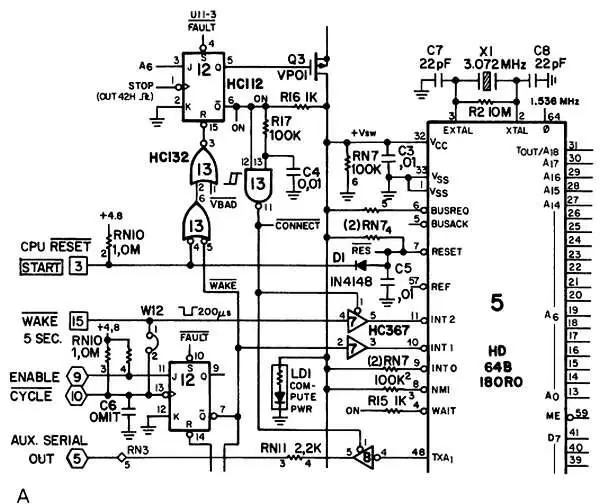

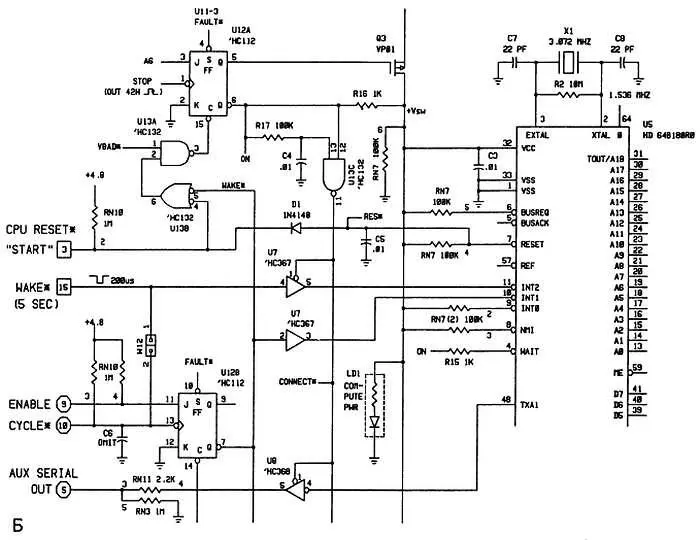

Рис. 12.8. Часть сложной схемы, по которой сделана плата ПС, изображенная на рис. 12.11 а— выполнено вручную чернилами на чертежном столе; б— машинный чертеж, выполненный с использованием программ ввода описания принципиальной схемы в фирме Case Technologies.

На этой стадии проектирования безусловно много времени тратится на наладку схемы и приведение ее в вид, согласующийся с вашими требованиями. В хороших САПР предусмотрена помощь — сигнализация при наличии грубых ошибок, например, выход соединен с землей или с другим выходом. САПР может по вашему запросу смоделировать работу цифровой схемы, но при этом вы должны обеспечить ее тестовыми «векторами», описывающими машинные состояния, и должны описать функцию каждого чипа в вашей схеме, так как они не всегда имеются в библиотеке. Поскольку для сложных чипов, таких как микропроцессор, требуется много описаний, некоторые САПР имеют гнездо, в которое можно вставить такой чип; сам чип можно потом использовать для аппаратного моделирования.

Можно также запросить САПР выдать всю обширную документацию, в которой указываются а) для каждого названного сигнала все ноды, к которым он поступает, и б) для каждого вывода любого компонента все ноды, с которыми он соединен. Хорошие системы даже могут информировать вас, если будут нарушены нормы нагрузки цифровых выходов и т. д.

Размещение и трассировка. На этом этапе вы устанавливаете компоненты и формируете разводку соединений. Одним из самых больших достоинств комплексной САПР/АСУП является то, что она автоматически выделяет таблицу соединений в соответствии с представлением вашей схемы — и, если схема правильна, то конечная плата также будет верной. Хотя с помощью некоторых САПР можно добиться почти идеального размещения компонентов, все же лучше это делать вручную. Также, как и при вводе описания схемы здесь используют мышь, джойстик или графический планшет. Сначала устанавливаются контуры платы, в пределах которых вы теперь располагаете части схемы. Поскольку в библиотеке компонентов содержится информация о контурах и выводах, вы подбираете характеристики ИМС и форму компонентов. Если вы допустили ошибки в нормах проектирования, то в хороших САПР они высвечиваются, и вы можете видеть, например, что части расположены слишком близко друг к другу и т. п.
