Далее, вы должны договориться о цене и сроках. Будьте готовы ответить на следующие вопросы, которые каждая фирма, изготовляющая платы, поставит перед вами:

1. Размеры платы?

2. Число слоев (сторон)?

3. Нормы проектирования (минимальные ширина проводящих дорожек и зазор между ними)?

4. Каковы печатные разъемы с позолоченными ламелями?

5. Какие форму и внешний вид платы вы предпочитаете?

6. Паяльная маска? Жидкая или сухая? Закрывать межслойные переходы или нет?

7. Толщина платы и медной металлизации?

8. Число отверстий?

9. Размеры отверстий?

10. Маскирующие экраны для 2-х сторон, 1-й стороны или без них?

11. Какие нестандартные операции, например, «сухая маска по открытой меди»?

В соответствии с договоренностью, вы должны предоставить фирме следующее:

1) шаблоны рисунков в рабочем масштабе с фотопозитивным слоем (т. е. непрозрачное = медь);

2) рисунок(ки) паяльной маски;

3) рисунок(ки) маскирующих экранов;

4) чертеж сверления (рисунок отверстий, кодированных по размерам);

5) механический чертеж (точный контур, подогнанный под специальные отверстия);

6) лента сверлений (бумажная лента; часто необязательно);

7) дополнительные спецификации и замечания.

Последний пункт важен. Вы должны точно указать минимальную ширину дорожек (перетравленные платы имеют очень тонкие дорожки), минимальный зазор между проводниками (недотравленные платы), минимальное кольцеобразование (вызываемое плохой подгонкой отверстий или слоев), допуски на конечные размеры отверстий, минимальную толщину покрытия из меди (или припоя), максимальное число разрешенных исправлений на плате и т. д. В индустрии плат обычно придерживаются некоторых типичных величин (например, стандарты IPC-600), но лучше иметь их четко сформулированными на случай, если вы получите неудовлетворяющую вас плату. Кроме того, плата может иметь нестандартные требования. Например, если используются необычайно малые контактные площадки под межслойные переходы, то указываемые для них допуски на кольце — образование желательно делать более жесткими, чем обычно.

Испытания. Для любой вновь проектируемой платы ПС всегда сначала делают несколько прототипов. Их устанавливают в гнезда и проверяют выходные параметры схемы. Можно ожидать дефекты нескольких сортов, а именно: а) ваша схема имеет ошибки проектирования; б) схема была верной, но вы допустили ошибку при вводе описания (которую вы должны были заметить раньше); в) имеют место ошибки в размещении проводящих дорожек, допущенные в процессе трассировки (они также должны быть замеченными ранее); г) дефекты в плате, обычно, короткое замыкание или обрывы, вызванные порчей, плохой подгонкой или другими причинами во время изготовления (см. ниже); и, наконец, д) имеются некоторые плохие компоненты или паяные соединения.

При необходимости устранить дефекты допускается вносить некоторые изменения в схему. Обычная процедура при этом сводится к разрезанию маленьким ножиком существующей фольговой дорожки и впаиванию проволоки, чтобы сделать новое соединение. Однако в многослойных платах с закрытым сигнальным слоем эта процедура практически неосуществима. Тогда вы можете изменить конечный пункт соединительной дорожки-выводы ИМС или компонентов. Хороший прием для этого — расположить одно над другим два гнезда ИС и удалить штырек из верхнего.

Во время испытаний отмечайте на вашем чертеже все изменения в электрической схеме для последующего учета их при вводе описания (или при черчении схемы от руки). Повторное испытание на САПР проходит уже легко и быстро; но нужно быть очень внимательным, поскольку вы, вероятно, перейдете непосредственно к рабочему прогону и любые неисправленные ошибки должны быть зафиксированы на каждом блоке. При необходимости можно использовать ту же процедуру разрезания и изготовления навесных перемычек, как и выше. При этом надо побеспокоиться о защите проволочного соединения (по-видимому, хороший эффект обеспечит пистолет с горячим воском). Эти дополнительные проволочные включения иногда называют «тараканьими проводниками»; официальный термин — ECO (Engineering Change Order).

Для возникновения дефектов при производстве плат имеется много причин (см. прекрасный справочник Coombs, в котором они представлены со всеми подробностями). В платах с высокой плотностью компонентов (рис. 12.12) даже незначительное повреждение может кое-где привести к короткому замыканию или к обрыву в схеме. А металлизированные насквозь отверстия сами по себе содержат все виды дефектов, которые могут привести к обрывам в схеме.

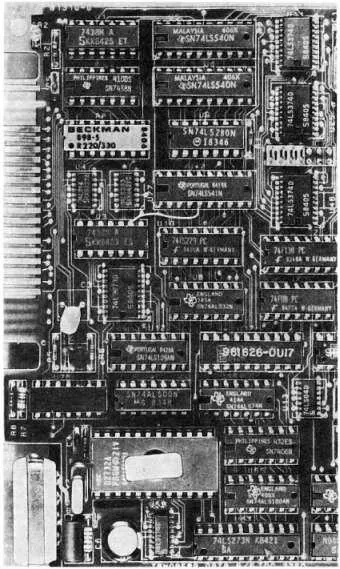

Рис. 12.12. Часть 4-слойной платы, выполненной в соответствии с нормой проектирования 10–10. Устройства с поверхностным монтажем. Расстояние между контактными площадками — 1,25 мм, что позволяет сделать плотность элементов высокой. Видны также компоненты со сквозь-платным монтажем. В разъеме расстояние между центрами контактов равно 2,5 мм.

Аксиома в электронике — издержки на ремонт брака умножаются с каждым этапом производства. Так, плохое соединение легко устраняется в цеху на стадии изготовления. В процессе отладки его исправление требует много времени, а если плата уже пущена в работу, то ремонт ее сопровождается значительными расходами. Лучше всего платы проверять в незакрытом виде на фирме, изготовляющей их. Там они это делают с помощью изящного маленького устройства, имеющего набор штырьков, соответствующих контактным площадкам (набор этот составляется по вашей ленте сверлений). Как это ни кажется странным, но никто не проверяет незакрытые платы на соответствие с таблицей соединений . Вместо этого просто проверяют пачку плат и считают, что если они одинаковы, то и исправны. Хотя внимательный читатель и найдет здесь нарушение логики, но уверяем вас, что такой путь вполне себя оправдывает.

Монтаж накруткой с помощью САПР. Таблица соединений, составляемая в конце ввода описания схемы, содержит в себе все необходимое для создания схемы. Многие САПР предлагают выходные форматы, совместимые с устройством автоматического проведения монтажа накруткой. Вы начинаете с выбора местоположений компонентов на стандартной плате под монтаж накруткой (см. каталог образцов Augat), после чего САПР составляет специальную форму таблицы соединений, называемую "From-To" — список. В каждом входном сообщении содержатся координаты двух выводов, соединяемых проводами, и уровень накрутки (высота над платой) в законченном виде. По вашим лентам платы с машинной накруткой изготавливают такие фирмы, как DataCon и др. Обычно это занимает несколько недель и стоит около 6 центов за одно проволочное соединение плюс стоимость самой платы под монтаж накруткой (около 2 долл. за каждую позицию ИС). Как и в платах печатного монтажа, в платах под монтаж накруткой могут иметь место дефекты. По нашему опыту почти в каждой плате обнаруживается один или два случая, обычно в виде оборванного провода, который отлично просматривается со стороны.
