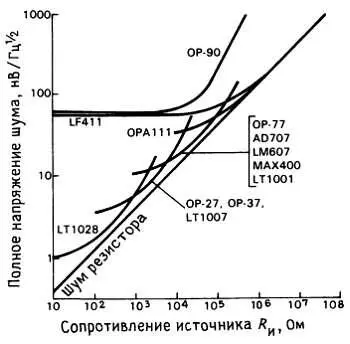

7.60. Полный шум (резистор источника плюс усилитель при 10 Гц) высококачественного ОУ.

Малошумящие предусилители.В дополнение к малошумящим ОУ имеется несколько превосходных ИМС малошумящих предусилителей. В отличие от ОУ они обычно имеют фиксированный коэффициент усиления, хотя в некоторых моделях можно подключать внешний резистор установки усиления. Иногда их называют «видеоусилителями», поскольку они зачастую имеют полосу пропускания в десятки мегагерц, хотя их можно использовать также в низкочастотных схемах. В качестве примеров можно указать на SL561B фирмы Plessey и несколько моделей фирмы Analog Systems. Эти усилители типично имеют е ш менее 1 нВ/Гц 1/2, что достигается (ценой повышения входного тока шума i ш ) за счет работы входного транзистора в режиме относительно большого коллекторного тока.

Определение эквивалентного напряжения шума, тока шума, а отсюда и коэффициента шума и отношения сигнал/шум для любого заданного источника — довольно примитивный процесс. Из него получаются все данные о шуме усилителя, которые могут вас интересовать. В основном этот процесс состоит в приложении ко входу известного шумового сигнала, а затем-в измерении амплитуды на выходе в определенной полосе частот. В некоторых случаях (например, при согласованном входном полном сопротивлении источника и устройства, как это бывает в усилителях радиочастоты) источник сигнала можно заменить генератором с точно известной и управляемой амплитудой колебаний.

Ниже мы обсудим методы и аппаратуру, которые понадобятся для измерения выходного напряжения и ограничения полосы измерения, а сейчас предположим, что вы можете измерять эффективное значение выходного сигнала при той полосе измерений, которую вы выберете.

В каскаде усилителя на биполярных или полевых транзисторах, предназначенного для работы на низких и средних частотах, желательно большое входное сопротивление. Мы хотим знать е ш и i ш , чтобы уметь предсказать отношение сигнал/шум для источника сигнала с произвольным уровнем и внутренним сопротивлением, как обсуждалось выше. Процедура эта проста. Во-первых, путем непосредственного измерения определяется коэффициент усиления по напряжению K U для сигналов интересующего нас частотного диапазона. Амплитуда их должна быть достаточна, чтобы сделать незаметным собственный шум усилителя, но не настолько велика, чтобы привести усилитель в насыщение.

Во-вторых, закорачивается вход усилителя и измеряется среднеквадратичное напряжение шума на выходе е к. з . Получаем напряжение входного шума на корень из герца по выражению

i ш = е к. з/( K UB 1/2) В/Гц 1/2,

где В — ширина полосы измерения (см. разд. 7.21 ).

В-третьих, присоединив к входным клеммам резистор R , измеряем новое значение среднеквадратичного напряжения шума на выходе е r . Значение сопротивления резистора должно быть достаточно большим, чтобы была заметна величина появившегося шума тока, но не настолько, чтобы доминировало входное сопротивление усилителя. (Если это практически невозможно, то оставьте вход разомкнутым и используйте в качестве R входное сопротивление усилителя.) Измеренное напряжение на выходе удовлетворяет соотношению

е 2 r = [ е 2 ш + 4k TR+ ( i шR) 2] BK 2 U ,

откуда находится i ш

i ш = (1/ R)[( е 2 r / BK 2 U ) — ( е 2 ш + 4k TR)] 1/2

Если «немножко повезет», то иметь значение будет лишь первое слагаемое под корнем (т. е. шум тока преобладает над шумом напряжения усилителя и над тепловым шумом резистора, вместе взятыми). Теперь найдем отношение сигнал/шум для сигнала U и с полным сопротивлением источника R и

где числитель — квадрат напряжения сигнала (предполагается, что он лежит внутри полосы В ), а слагаемые знаменателя — это квадраты напряжения шума усилителя, тока шума усилителя, проходящего через сопротивление R и , и теплового шума R и . Заметьте, что расширение полосы пропускания усилителя сверх пределов, необходимых для прохождения сигнала U и , только уменьшает окончательное значение отношения сигнал/шум. Но если сигнал U и широкополосный (например, он сам является шумом), то окончательное значение отношения сигнал/шум не зависит от ширины полосы усилителя. Во многих случаях в приведенном выражении преобладает одно из слагаемых.

Описанная техника измерения шумовых характеристик усилителя обладает тем преимуществом, что для нее не требуется точного и регулируемого источника шума, но зато нужен точный вольтметр и фильтр, а также должна быть известна частотная характеристика коэффициента усиления усилителя при данном сопротивлении подключенного источника. В альтернативном методе измерения шума предполагается подача на вход широкополосного шумового сигнала известной амплитуды и наблюдение за возрастанием напряжения выходного шума. Хотя эта методика требует точно калиброванного источника шума, зато не нужно никаких предположений о свойствах усилителя, так как характеристики шума измеряются прямо в интересующей нас точке — на входе.

Опять-таки необходимые измерения проводятся относительно просто. Генератор шума вы подсоединяете ко входу усилителя, будучи уверенными в том, что его полное сопротивление R г — то самое, которое будет у источника, намеченного для работы с этим усилителем. Сначала вы определяете эффективное выходное напряжение шума усилителя при ослаблении источника шума до уровня нулевого выходного сигнала, затем увеличиваете среднеквадратичную амплитуду напряжения источника шума U г до тех пор, пока выходной сигнал усилителя не увеличится на 3 дБ; это соответствует умножению среднеквадратичного напряжения на 1,414. Значение напряжения входного шума в полосе измерения при данном значении сопротивления источника равно значению добавленного сигнала. Таким образом усилитель имеет коэффициент шума

КШ= 10·lg( U 2 г /4k TR г).

Отсюда можно получить значение отношения сигнал/шум для сигнала любой амплитуды с тем же сопротивлением источника, пользуясь формулой, приведенной в разд. 7.12 :
