1. Трансформаторная изоляция (развязка) несущего сигнала высокой частоты, подвергнутого частотной или широтно-импульсной модуляции относительно узкополосным сигналом (с частотой от 0 до 10 кГц или около того), который необходимо изолировать (рис. 7.76).

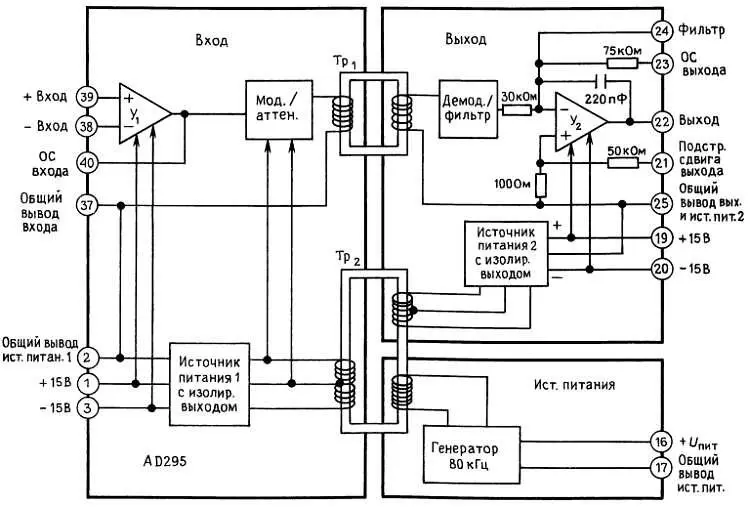

Рис. 7.76. Изолирующий усилитель AD295с трансформаторной связью. (Analog Devices).

Этот метод применяется во всех изолирующих усилителях фирмы Analog Devices, а также в ряде устройств фирмы Burr-Brown. Изолирующие усилители с трансформаторной развязкой имеют удобную особенность: питание постоянного тока подается только на одну сторону (передающую или приемную); у всех у них в корпусе встроен преобразователь постоянного напряжения в постоянное напряжение с трансформаторной связью. Усилители такого типа обеспечивают изоляцию до 3,5 кВ и имеют типичную полосу пропускания порядка 2 кГц, хотя некоторые устройства работают с сигналами до 20 кГц.

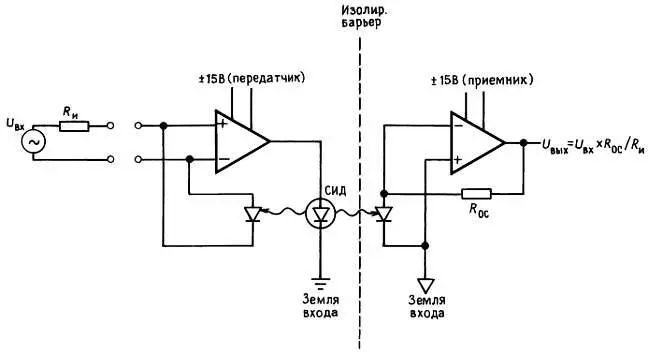

2. Оптоэлектронная передача сигнала через светодиод на передающем конце и фотодиод на стороне приемника. Типичным примером использования этого метода служит ISO100 фирмы Burr-Brown. Здесь не требуется высокочастотной несущей, поскольку сигналы, будь они даже постоянного тока, можно передавать оптически. Для того чтобы добиться хорошей линейности, Burr-Brown использовала изящный ход: свет от светодиода падает также на второй (согласованный с первым) фотодиод, включенный на передающем конце по схеме обратной связи, так что нелинейности свето- и фотодиода взаимно уничтожаются; см. рис. 7.77. ISO100 требует источников питания на обоих концах, изолирует до 750 В и имеет полосу 60 кГц.

Рис. 7.77. Аналоговый изолирующий усилитель с оптической связью.

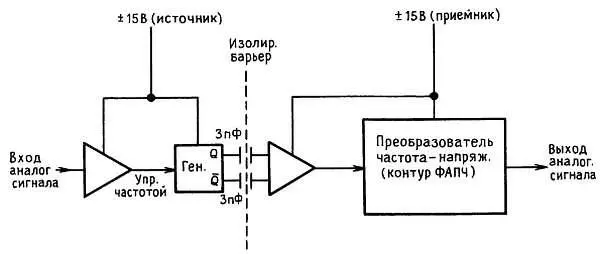

3. Изоляция за счет емкостной связи по высокочастотной несущей, модулированной по частоте сигналом, который необходимо изолировать (рис. 7.78).

Рис. 7.78. Изолирующий усилитель с емкостной связью.

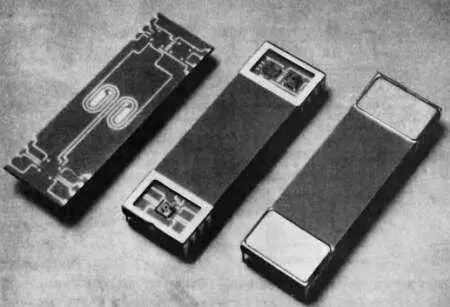

Представителями этого метода являются ISO102, ISO106 и ISO122 фирмы Burr-Brown (рис. 7.79).

Рис. 7.79.Изолирующий усилитель ISO106фирмы Burr-Brown.

(Burr-Brown Corporation).

Здесь нет обратной связи, как и при трансформаторной изоляции, но для большинства моделей нужны источники питания на обоих концах. Это обычно не доставляет трудностей, поскольку у вас, скорее всего, должны быть электронные схемы на обоих концах, генерирующие и использующие сигнал. Если это не так, то вы можете достать изолированный преобразователь постоянного напряжения для использования его в такого рода усилителе. ISO106 обеспечивает изоляцию до 3,5 кВ и имеет полосу пропускания 70 кГц.

Все изолирующие усилители такого рода предназначены для работы с аналоговыми сигналами и обладают умеренной полосой пропускания; стоимость каждого из них лежит в пределах от 25 до 100 долл. Такого же плана проблемы заземления могут возникать и в цифровых схемах, где они решены просто и эффективно: выпускаются изоляторы с оптической связью (оптоизоляторы) с большим выбором полосы (до 10 МГц и более), изолирующие разность потенциалов в несколько киловольт и имеющие низкую стоимость (1–2 долл.). Мы познакомимся с ними в гл. 9 .

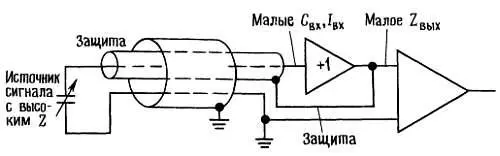

Защита сигнала.К этому вопросу тесно примыкает защита сигнала — изящный способ уменьшения эффектов входной емкости и утечек при малых сигналах и большом полном сопротивлении. Если вы работаете с сигналами от микроэлектродов или емкостных датчиков с внутренним полным сопротивлением в сотни мегаом, то даже входная емкость в несколько пикофарад может в этом случае совместно с этим сопротивлением образовать фильтр нижних частот со спадом, начинающимся с нескольких герц! К тому же конечное значение сопротивления изоляции в соединительном кабеле легко может на порядки ухудшить рабочие параметры усилителя со сверхнизким током входного сигнала (ток смещения меньше пикоампера) за счет утечек. Обе эти проблемы разрешаются путем использования защитного электрода (рис. 7.80).

Рис. 7.80. Применение «защитного» экрана для увеличения входного полного сопротивления.

Внутренний экран соединен с повторителем; это эффективно исключает токи и резистивных, и емкостных утечек за счет нулевой разности потенциалов между сигнальным проводом и его окружением. Внешний заземленный экран предохраняет от помех защитный электрод; не доставляет хлопот работа повторителя на емкость и утечку между экранами, так как у повторителя малое полное выходное сопротивление. Однако не следует применять этот прием чаще, чем это необходимо; имеет смысл ставить повторитель как можно ближе к источнику сигнала, защищая лишь небольшой отрезок кабеля, соединяющий повторитель и источник. Передавать сигнал после повторителя с его низким выходным полным сопротивлением к отдаленному усилителю можно и по обычному экранированному кабелю. Защиту сигнала мы рассмотрим в разд. 15.08 в связи с микроэлектродами с большим полным сопротивлением.

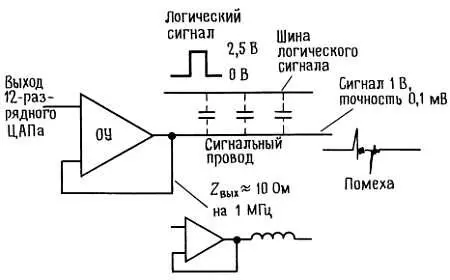

Влияние на выходные сигналы.Как правило, выходное сопротивление ОУ настолько мало, что не надо заботиться о емкостных наводках на выходной сигнал. Однако в случае наличия высокочастотной или быстропереключающейся помехи основание для беспокойства имеется, особенно если от выходного сигнала требуется более или менее приличная точность. Рассмотрим пример на рис. 7.81.

Рис. 7.81. Схема образования помех от цифровых схем в линейном аналоговом сигнале.

Прецизионный сигнал усиливается с помощью ОУ и проходит через область пространства, содержащую логические элементы с сигналами, дискретно изменяющимися со скоростью нарастания 0,5 В/нс. Выходное полное сопротивление замкнутого ОУ повышается с частотой, достигая значений от 10 до 100 Ом на частоте 1 МГц (см. разд. 7.07 ). Какой должна быть наибольшая допустимая паразитная емкость связи, если влияние помехи должно быть меньше разрешения аналогового сигнала 0,1 мВ? Удивительный ответ — 0,02 пФ.

Есть несколько решений этого вопроса. Лучше всего держать ваш маленький аналоговый сигнал подальше от скопления быстропереключающихся сигналов. Средней величины конденсатор, шунтирующий выход ОУ (возможно, с небольшим последовательным резистором для обеспечения устойчивости ОУ), может исправить положение, хотя и снизит скорость нарастания. Грубо говоря, конденсатор снижает частоту воспринимаемых помех до такого значения, при котором обратная связь усилителя может их подавить. Несколько сот пикофарад на землю придадут достаточную устойчивость аналоговому сигналу высокой частоты (представьте себе емкостный делитель напряжения). Еще одна возможность — это применить буферный усилитель с низким полным выходным сопротивлением, как LT1010, или мощный ОУ типа LM675. Не пренебрегайте также возможностью использовать экранирование, витые пары и близость к платам заземления для уменьшения влияний.
