Магнитная связь.К сожалению, низкочастотные магнитные поля не ослабляются существенно металлической экранировкой. Проигрыватель, магнитофон, микрофон или другая чувствительная схема, расположенная вблизи большого силового трансформатора, будет иметь очень большие наводки сетевой частоты. Лучший способ борьбы с этим явлением — следить, чтобы каждый замкнутый контур внутри схемы имел минимальную площадь, и стараться, чтобы схема не имела проводов в виде петли. Эффективны в борьбе с магнитной наводкой витые пары, так как площадь каждого витка мала, а сигналы, наведенные в следующих друг за другом витках, компенсируются.

При работе с сигналами очень низкого уровня, или устройствами, очень чувствительными к магнитным наводкам (головки магнитофонов, катушки индуктивности, проволочные сопротивления), может оказаться желательным магнитное экранирование. «Экраны из мю-металла» выпускаются в виде готовых форм или гибких листов. Если внешнее магнитное поле велико, то лучше всего применять экран из материала с высокой магнитной проницаемостью, окруженный экраном с низкой магнитной проницаемостью (например, из обычного железа) для того, чтобы предотвратить магнитное насыщение внутреннего экрана. Конечно, наиболее простым решением часто является удаление мешающего источника магнитного поля. Иногда бывает необходимо убирать большие силовые трансформаторы, так сказать, с переднего края. Тороидальные трансформаторы имеют меньшую величину излучаемого магнитного поля по сравнению с обычными прямоугольными.

Радиочастотные помехи.Наводки радиочастоты могут быть очень коварными, поскольку невинная на взгляд часть схемы может работать как эффективный резонансный контур с огромным резонансным пиком. Кроме общего экранирования, желательно все провода делать как можно короче и избегать образования петель, в которых может возникнуть резонанс. Если речь идет об очень высоких частотах, то тут могут помочь ферритовые кольца-бусины. Классической ситуацией паразитного приема высоких частот является пара шунтирующих конденсаторов (один танталовый, другой дисковый керамический), что часто рекомендуется для улучшения шунтирования питания. Такая пара образует отличный паразитный настроенный контур где-то в области от ВЧ до СВЧ (от десятков до сотен мегагерц), да еще и самовозбуждающийся (при наличии усиления)!

Провода заземления и заземленные экраны могут доставить много неприятностей, и по этому поводу существует много недоразумений. В двух словах сущность проблемы такова: ток (о котором мы забыли), протекая по линии заземления, может возбудить сигнал, который воспринимает другая часть схемы, сидящая на том же проводе заземления. Часто делают «Мекку» заземления — это точка, в которой сходятся все линии заземления схемы, но это-решение в лоб; при мало-мальском понимании сути проблемы вы сможете в большинстве ситуаций найти более разумное решение.

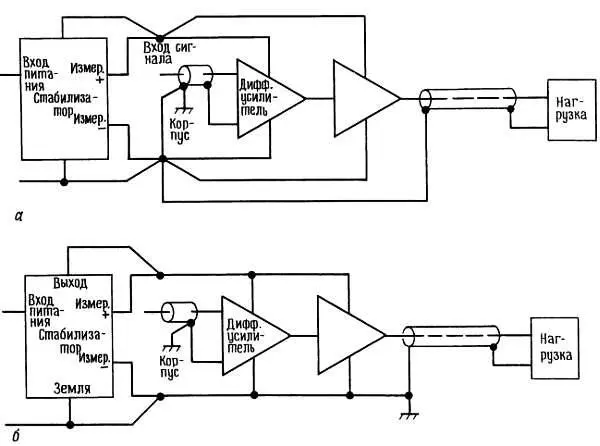

Обычные ошибки заземления.Общая ситуация представлена на рис. 7.67.

Рис. 7.67. Схема заземления для сигналов низкого уровня. а— правильно; б— неправильно.

В одном приборе находятся усилитель низкого уровня и мощный усилитель (драйвер) с большим потребляемым током. Первая схема сделана правильно: оба усилителя присоединены непосредственно к измерительным выводам стабилизатора напряжения питания, поэтому падение напряжения I · R на проводах, идущих к мощному каскаду, не оказывает влияния на напряжение питания усилителя низкого уровня. К тому же ток нагрузки, проходя на землю, не появляется на входе низкого уровня; вообще, никакой ток не идет по проводу заземления входа усилителя низкого уровня к схемной «Мекке» (в качестве которой может быть выбрано соединение с корпусом возле входного коаксиального разъема BNC).

Во второй схеме имеются две грубые ошибки. Флуктуации напряжения питания, порожденные токами нагрузки каскада высокого уровня, отражаются на напряжении питания каскада низкого уровня. Если входной каскад имеет недостаточно высокий коэффициент ослабления флуктуации питания, то это может привести к возникновению автоколебаний. Дальше и того хуже: ток нагрузки, возвращаясь к источнику питания, вызывает флуктуации потенциала на «земле» корпуса по отношению к заземлению источника питания. Входной каскад оказывается привязанным к этой «переменной земле», а это, очевидно, плохо.

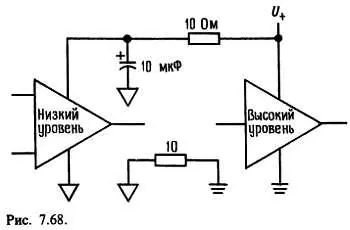

Мораль состоит в том, что надо следить, где протекают большие токи сигнала, и смотреть, чтобы вызываемые ими падения напряжения не влияли на вход. В некоторых случаях разумно отделить источник питания от каскада низкого уровня небольшой RС-цепью (рис. 7.68). В особо трудных случаях с развязкой источника питания можно попробовать в цепь питания каскада низкого уровня поставить стабилитрон или трехвыводной стабилизатор для дополнительной развязки.

Идея главной точки заземления внутри одного прибора хороша, но что делать, если сигнал идет из одного прибора в другой и у каждого из них свое представление о «земле»? Рекомендуем несколько предложений.

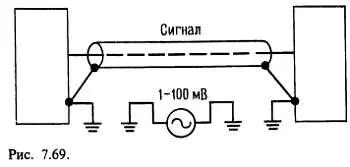

Сигналы высокого уровня.Если сигналы имеют напряжение несколько вольт или это логические сигналы высокого уровня, то просто соедините то, что нужно, и забудьте об этом (рис. 7.69).

Источник напряжения (обозначен между двумя заземлениями) представляет собой разность потенциалов между двумя выводами линий питания в одной и той же комнате или (что хуже) в разных комнатах здания. Эта разность потенциалов состоит частично из напряжения, наведенного от сети, гармоник частоты сети, радиочастотных сигналов (силовые линии питания — хорошая антенна), разных всплесков и прочего «мусора». Если ваши сигналы достаточно велики, то со всем этим вы можете жить.

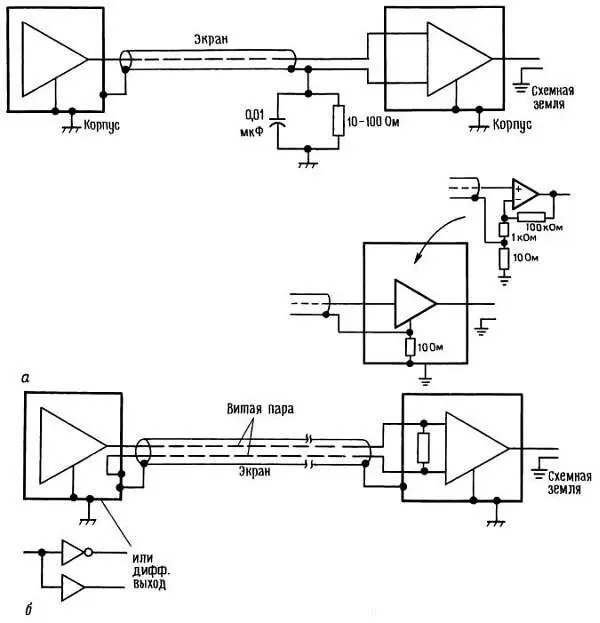

Малые сигналы и длинные линии.Для малых сигналов такая ситуация нетерпима, и вам придется сделать некоторые усилия, чтобы ее улучшить. Несколько идей для этой цели содержит рис. 7.70.

Рис. 7.70. Цепи заземления с экранированными кабелями для сигналов низкого уровня.
