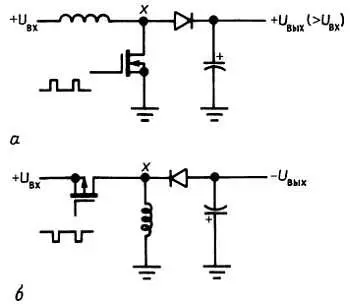

Рис. 6.43. Две схемы переключающего элемента: а— повышающая; б— инвертирующая.

Повышающую схему мы уже показывали на рис. 6.39, а для сравнения с линейным стабилизатором. Когда ключ замкнут (точка x вблизи земли), ток в индуктивности возрастает; когда ключ разомкнут, напряжение в точке x быстро возрастает, поскольку индуктивность пытается сохранить величину тока. Диод открывается и индуктивность «накачивает» ток в конденсатор. Выходное напряжение может быть много больше входного.

Упражнение 6.10.Изобразите формы колебаний для повышающего «импульсника», показав напряжение в точке х , ток в индуктивности и выходное напряжение.

Упражнение 6.11.Почему повышающую схему нельзя использовать как понижающий стабилизатор?

Инвертирующая схема показана на рис. 6.43, б . Когда ключ замкнут, от точки x к земле протекает линейно возрастающий ток. Для того чтобы сохранить ток при размыкании ключа, индуктивность «тянет» точку в отрицательную область настолько, насколько это необходимо для сохранения тока. Однако ток теперь втекает в индуктивность через сглаживающий конденсатор. Выход, таким образом, будет отрицательным, а его среднее значение будет больше или меньше величины входного напряжения (что определяется обратной связью); другими словами, инвертирующий стабилизатор может быть как повышающим, так и понижающим.

Упражнение 6.12.Изобразите формы колебаний для инвертирующего импульсного источника, показав напряжение в точке х, ток в индуктивности и выходное напряжение.

На рис. 6.44 показано, каким образом можно использовать маломощные импульсные стабилизаторы для получения напряжений +15 В от одного автомобильного аккумулятора +12 В; с линейными стабилизаторами такой прием не пройдет. Здесь мы вновь использовали маломощную ИС с фиксированным выходом фирмы Maxim, в данном случае повышающий стабилизатор МАХ633 и инвертирующий стабилизатор МАХ637.

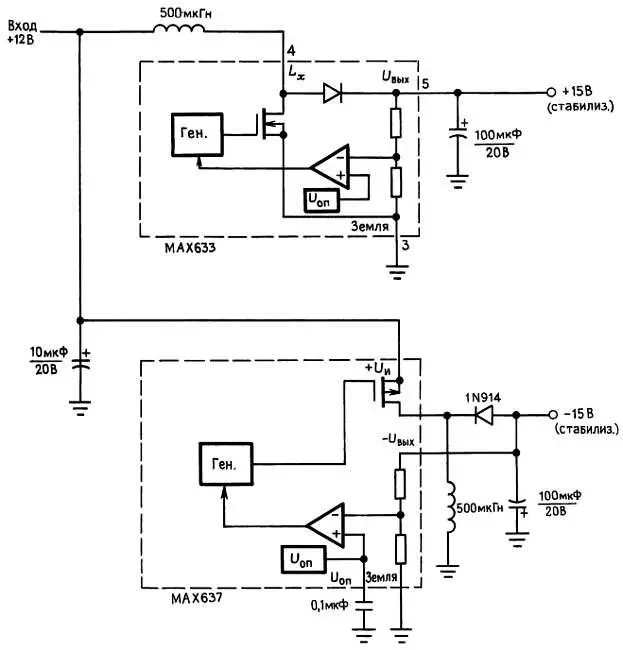

Рис. 6.44. Двухполярный импульсный источник питания.

Показанные на рисунке внешние компоненты были выбраны в соответствии со спецификациями изготовителя. Они не очень критичны, но, как это всегда бывает в электронных схемах, существуют компромиссы. Например, чем больше величина индуктивности, тем меньше пиковые токи и выше КПД, но за счет максимально допустимого выходного тока. До тех пор пока входное напряжение не превышает выходное, схема менее чувствительна к входному напряжению; она будет работать и при +2 В, но максимальный выходной ток существенно понизится.

Перед тем, как оставить тему инвертирующих и повышающих стабилизаторов, мы хотели бы заметить, что существует и другой путь для достижения тех же самых целей, а именно, «переключаемые конденсаторы». Основная идея заключается в том, чтобы использовать МОП-ключи для заряда конденсатора от входа постоянного тока и затем за счет изменения состояния ключей подключения заряженного конденсатора последовательно к другому конденсатору (повышение напряжения) или обратной полярностью к выходу (инвертирование).

Преобразователи напряжения с переключаемыми конденсаторами обладают определенными преимуществами (нет индуктивностей) и некоторыми недостатками (низкая мощность, малые пределы регулирования, ограниченное напряжение). Мы обсудим их несколько позже в этой же главе.

Общие замечания относительно импульсных стабилизаторов.Как мы уже видели, способность импульсных источников повышать и инвертировать напряжение делает их весьма привлекательными для создания, скажем, слаботочных источников питания на +12 В прямо на полностью цифровой во всех других отношениях плате с питанием +5 В. Такие биполярные источники часто необходимы для питания «последовательных портов» (более подробно см. гл. 10 и 11 ) или линейных схем на операционных усилителях или схем с ЦАП и АЦП. Еще одно полезное применение повышающих импульсных источников — это питание дисплеев, для работы которых необходимо относительно высокое напряжение, например дисплеев, использующих люминесцентную или плазменную технологии. В тех применениях, где входное напряжение постоянного тока (обычно +5 В) уже стабилизировано, вы часто произносите «преобразователь постоянного тока», а не «импульсный стабилизатор», хотя в действительности это одно и то же. Наконец, в оборудовании на батарейном питании вам, как правило, хочется получить высокий КПД во всем диапазоне напряжений батареи; например, 9-вольтовый «транзисторный» щелочной аккумулятор начинает свою жизнь примерно с 9,5 В и постепенно угасает к концу своей полезной жизни до 6 В. Маломощный понижающий стабилизатор на +5 В сохраняет свою высокую эффективность, увеличивая ток, на протяжении всего срока службы батареи.

Следует отметить, что индуктивность и конденсатор в импульсном стабилизаторе не работают как LC-фильтр. Для простого понижающего стабилизатора еще могут быть какие-то сомнения, но, очевидно, что схема, которая инвертирует уровень постоянного тока, едва ли является фильтром! Катушка индуктивности представляет собой запасающее энергию устройство без потерь (запасенная энергия равна 1/2LI 2), способное преобразовывать импеданс для того, чтобы сохранить энергию. Это точное определение с физической точки зрения, в котором отражен тот факт, что энергия заключена в магнитном поле. Мы обычно привыкли рассматривать конденсатор как устройство, хранящее энергию (запасенная энергия равна 1/2 CU 2), которое выполняет свою функцию в импульсных источниках питания, как и в традиционных последовательных стабилизаторах.

Немного терминологии. Вы иногда встречаете словосочетания «импульсный стабилизатор с ШИМ» и «стабилизатор с токовым режимом». Они относятся к конкретному способу изменения импульсных колебаний в соответствии с сигналом обратной связи (сигналом ошибки). В частности, ШИМ означает широтно-импульсную модуляцию, в которой сигнал ошибки используется для управления длительностью импульса (при фиксированной частоте), в то время как при управлении в токовом режиме сигнал ошибки используется для управления пиковым током индуктивности (определяется с помощью резистора) посредством изменения интервала между импульсами. Стабилизаторы в токовом режиме обладают существенными достоинствами и становятся все более популярными в связи с тем, что теперь выпускаются хорошие ИС-контроллеры в токовом режиме.
