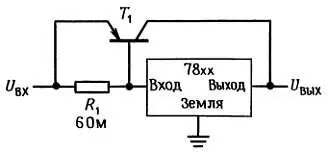

Внешние проходные транзисторы.Трехвыводные стабилизаторы с фиксированным напряжением выпускаются на выходные токи 5 А и более, например подстраиваемый 10-амперный LM396. Вместе с тем работа с такими большими токами может оказаться нежелательной, поскольку максимальная рабочая температура для этих кристаллов меньше, чем для мощных транзисторов, что приводит к необходимости использовать мощные радиаторы. Кроме того, они достаточно дороги. Альтернативное решение заключается в использовании внешних проходных транзисторов, которые можно добавить к трех- и четырехвыводным стабилизаторам (и двухканальным стабилизаторам) точно также, как в классическом стабилизаторе 723. Базовая схема показана на рис. 6.36.

Рис. 6.36. Трехвыводной стабилизатор с внешним транзистором для увеличения тока.

При токах менее 100 мА схема работает обычным образом. При больших токах нагрузки падение на R 1 открывает транзистор Т 1 и реальный ток через трехвыводной стабилизатор ограничивается величиной 100 мА. Трехвыводной стабилизатор поддерживает требуемое значение напряжения на выходе, снижая, как и ранее, входной ток и, следовательно, управляя транзистором Т 1 при увеличении выходного напряжения, и наоборот. Он даже не знает, что нагрузка потребляет больше 100 мА! В этой схеме входное напряжение должно превышать выходное на величину перепада 78xx (2 В) плюс U БЭ .

На практике эту схему следует несколько модифицировать для того, чтобы обеспечить ограничение по току для Т 1 , который в противном случае может отдавать ток в h 21Э раз превышающий максимальный внутренний ток стабилизатора, т. е. 20 А и более! Этого вполне достаточно для разрушения транзистора Т 1 , как и той несчастной нагрузки, которая в это время была подключена. Два способа ограничения тока показаны на рис. 6.37.

Рис. 6.37. Токоограничивающая схема для усилителя на внешнем транзисторе.

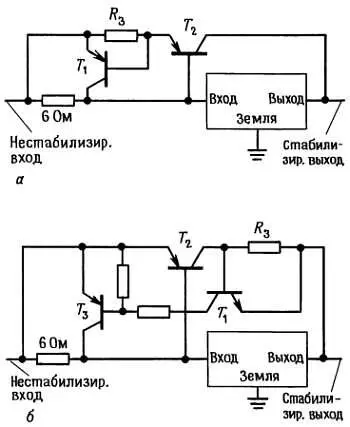

Транзистор Т 2 в обеих схемах является сильноточным проходным транзистором, а резистор между его эмиттером и базой выбран таким образом, чтобы транзистор открывался при токе нагрузки 100 мА. В первой схеме транзистор Т 1 реагирует на ток нагрузки за счет падения напряжения на R 3 и ограничивает запуск транзистора Т 2 , если это падение превышает падение на диоде. Схема имеет два недостатка: входное напряжение должно теперь превышать стабилизированное выходное на падение напряжения на трехвыводном стабилизаторе плюс падение на двух диодах для токов нагрузки вблизи максимального тока. Кроме того, транзистор Т 1 должен выдерживать большие токи (до максимального тока стабилизатора), так как из-за малого сопротивления резистора в базе Т 1 трудно реализовать ограничивающую схему с обратным наклоном характеристики.

Во второй схеме эти недостатки устранены за счет некоторого усложнения. В сильноточных стабилизаторах для уменьшения мощности рассеяния до приемлемого уровня важно добиться малого перепада напряжений. Чтобы получить в последней схеме характеристику с обратным наклоном, можно просто подключить базу Т 1 к делителю между коллектором и землей, а не к коллектору Т 2 .

К регулируемым трех- и четырехвыводным стабилизаторам внешние проходные транзисторы подключаются точно также. Детали можно понять, заглянув в спецификации изготовителей.

Источник тока.Из трехвыводного регулируемого стабилизатора можно легко сделать мощный источник постоянного тока. На рис. 6.38 показан такой источник на 1 А. Добавление повторителя на операционном усилителе, как это сделано на второй схеме, может понадобиться в том случае, если схема используется для формирования малых токов, поскольку вход «регулировка» вносит в выходной ток ошибку порядка 50 мкА. Как и для ранее описанных стабилизаторов, здесь имеется внутреннее ограничение по току, защита от тепловой перегрузки и защита от выхода за пределы области безопасной работы.

Рис. 6.38. Источники тока на операционном усилителе.

Упражнение 6.7.Спроектируйте регулируемый источник тока на диапазон токов от 10 мкА до 1 мА, используя схему 317. Каков будет диапазон напряжений на выходе, если Uвх = +15 В? Перепад напряжения примите равным 2 В.

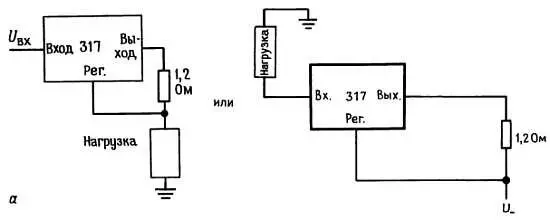

Заметьте, что источник тока на рис. 6.38, а является двухвыводным элементом. Следовательно, нагрузку можно подключить с любой стороны. На рисунке показано, как можно осуществить отвод тока от нагрузки, подключенной к земле (разумеется, вы всегда можете использовать схему 337 с отрицательной полярностью, включив ее так же, как показано на рис. 6.38, а). Фирма National выпускает специальный трехвыводной прибор LM334, предназначенный для использования в качестве маломощного источника тока. Он поступает в небольшом пластмассовом транзисторном корпусе (ТО-92), а также в стандартном корпусе DIP. Вы можете использовать его любым способом до нижней границы тока 1 мкА, поскольку ток регулирования является лишь малой долей общего тока. Этот элемент имеет, однако, одну особенность: выходной ток зависит от температуры, даже точно пропорционален абсолютной температуре. Так что, хотя он и не самый стабильный источник тока в мире, вы можете использовать его в качестве температурного датчика ( разд. 15.01 )!

Все схемы стабилизаторов напряжения, которые до сих пор рассматривались, работают одинаково: последовательно нестабилизированному напряжению постоянного тока включается линейный управляющий элемент (проходной транзистор) с обратной связью, которая поддерживает на постоянном уровне выходное напряжение (или, может быть, постоянный ток). Выходное напряжение всегда ниже нестабилизированного входного напряжения и на управляющем элементе рассеивается некоторая мощность (или точнее, среднее значение I вых ( U вх - U вых ))· Небольшая вариация этой темы - параллельный стабилизатор, в котором управляющий элемент включается не последовательно с нагрузкой, а между выходом и землей; при мер — простой резистор плюс стабилитрон.

Существует другой способ генерации стабилизированного напряжения постоянного тока, принципиально отличный от того, что мы видели до сих пор; взгляните на рис. 6.39.
