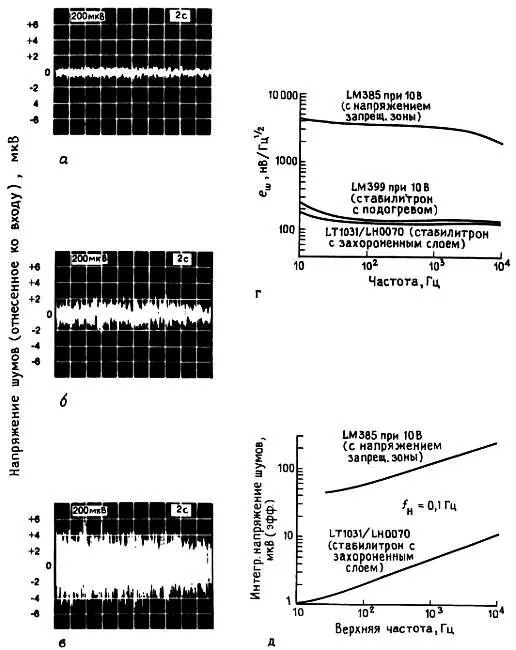

Рис. 6.27. Сравнение напряжения шумов стабилитронов с захороненным слоем ( а), стабилитронов с подогревом ( б) и источников опорного напряжения на U БЭ-стабилитроне ( в). (С разрешения Burr-Brown Corporation).

Сравнение плотности шумов е ш( г) и интегрального напряжения шума ( д) стабилитронов указанных типов.

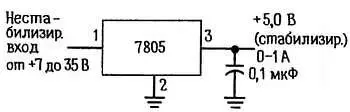

Для большинства не слишком ответственных применений лучше выбрать простой трехвыводной стабилизатор напряжения. Он имеет всего три внешних вывода (вход, выход и земля) и настраивается изготовителем на нужное фиксированное напряжение. Типичные представители стабилизаторов такого рода — серия 7800. Их напряжение указывается в последних двух цифрах (вместо нулей) и может иметь одно из следующих значений: 05, 06, 08, 10, 12, 15, 18, 24. На рис. 6.28 показано, как легко сделать стабилизатор, например на 5 В с применением одной из этих схем.

Рис. 6.28.

Конденсатор, поставленный параллельно выходу, улучшает переходные процессы и удерживает полное выходное сопротивление на низком уровне при высоких частотах (если стабилизатор расположен на значительном расстоянии от конденсатора фильтра, следует применить дополнительный входной конденсатор емкостью по крайней мере 0,33 мкФ). Серия 7800 выпускается в пластмассовых и металлических корпусах, в таких же, как и мощные транзисторы. Маломощный вариант, серия 78L00 также выпускается в пластмассовых и металлических корпусах, в которых выпускаются маломощные транзисторы (табл. 6.8).

Серия 7900 стабилизаторов отрицательных напряжений работает точно так же, но, конечно, с отрицательным входным напряжением. Серия 7800 обеспечивает ток нагрузки до 1 А и снабжена внутренней защитой от повреждений в случае перегрева или чрезмерного тока нагрузки (ИМС не сгорает, а выключается). Кроме того, предусмотрена защита прибора при выходе из области безопасной работы ( разд. 6.07 ) за счет уменьшения предельно возможного вых. тока при увеличении разности входного и выходного напряжений. Такие стабилизаторы дешевы и просты в употреблении; это делает реальным проектирование схем с большим количеством печатных плат, к которым подводится нестабилизированное постоянное напряжение, а отдельный стабилизатор устанавливается на каждой плате.

Трехвыводные стабилизаторы с фиксированным напряжением выпускаются в нескольких очень удобных вариантах. LP2950 работает точно так, как и 7805, но потребляет в установившемся режиме всего лишь 75 мкА (сравните с 5 мА у 7805 или 3 мА у 78L05); кроме того, он не теряет способности стабилизации даже тогда, когда перепад напряжений (нестабилизированного на входе и стабилизированного на выходе) составляет всего лишь 0,4 В (сравните с 2 В перепада напряжений, необходимыми для классической ИМС 7805). У LM2931 также низкий перепад напряжений, но его можно было бы назвать миллимощным (ток покоя 0,4 мА) в сравнении «микромощным» LP2950. Стабилизаторы с низким перепадом напряжения выпускаются также и на большие токи, например, серии LT1085/4/3 фирмы LTC (3 А, 5 А и 7,5 А соответственно, у каждого типа есть ИМС на +5 и +12 В). Такие стабилизаторы, как LM2984, в основе своей трехвыводные с фиксированным напряжением, но с дополнительными выводами для сигнализации микропроцессору о том, что питание пропало и вновь появилось. И наконец, такие ИМС, как 4195, состоят из двух трехвыводных стабилизаторов на 15 В, один на положительное, другой — на отрицательное напряжение. Вскоре мы поговорим об этих специальных стабилизаторах подробнее.

Иногда нам нужно нестандартное стабилизированное напряжение (скажем, +9 В, чтобы заменить таким образом батарею) и мы не можем по этой причине применить фиксированный стабилизатор серии 7800. Или, возможно, вам требуется стандартное напряжение, но устанавливаемое более точно, чем ±3 %, типично предусматриваемые в стабилизаторах с фиксированным напряжением. Но теперь вы уже «подогреты» простотой трехвыводных стабилизаторов и уже не представляете себе, как можно иметь дело со схемами стабилизатора на ИМС 723 со всеми внешними элементами, которые для нее требуются. Что делать? Взять «трехвыводной регулируемый стабилизатор»! В табл. 6.9 перечислены характеристики представительной выборки трехвыводных регулируемых стабилизаторов.

Типичным представителем этих замечательных ИМС является классический LM317 фирмы National. У этого стабилизатора нет вывода на землю; вместо этого у него поддерживается U вых , такое, что между выходом и этим «регулировочным» выводом всегда было напряжение 1,25 В. На рис. 6.29 показан простейший способ применения этого стабилизатора.

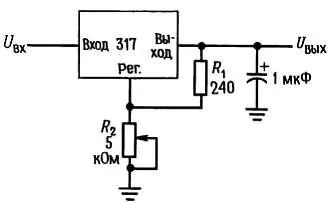

Рис. 6.29. Трехвыводной регулируемый стабилизатор.

Стабилизатор подводит напряжение 1,25 В к резистору R 1 , поэтому через него течет ток 5 мА. Регулировочный вывод потребляет очень небольшой ток (50-100 мкА), поэтому выходное напряжение равно U вых= 1,25(1 + R 2/ R 1) В. Но в таком случае выходное напряжение можно регулировать от 1,25 до 25 В. Для тех применений, которые требуют фиксированного выходного напряжения, R 2 обычно подстраивается в очень узком диапазоне для увеличения точности подстройки (применяется последовательное соединение фиксированного резистора и подстроечного). Выбирайте сопротивления резистивного делителя достаточно небольшими, чтобы ток через него можно было изменить на 50 мкА, корректируя его с изменением температуры. Поскольку петля коррекции данного стабилизатора — это выходной конденсатор, то здесь должны использоваться большие емкости, чем в других схемах. Требуется по меньшей мере танталовый конденсатор 1 мкФ, однако рекомендуется несколько большая емкость — что-нибудь вроде 6,8 мкФ.

Схема 317 выпускается в разных корпусах: пластмассовых на большую мощность (ТО-220), металлических большой мощности (ТО-3) и в корпусах для маломощных транзисторов (металлический ТО-5 и пластмассовый ТО-92). Схема в корпусе на большую мощность, оснащенная соответствующим радиатором, может отдавать ток до 1,5 А. Поскольку эта схема не имеет непосредственного заземления, ее можно использовать в стабилизаторах высокого напряжения, пока разность входного и выходного напряжения не превосходит максимум 40 В (у высоковольтного варианта LM317HV-60 В).
