К несчастью, стабилитронные ИМС, как и их дискретные аналоги, сильно шумят. Шум становится сильнее для стабилизаторов, использующих лавинный пробой, т. е. с напряжением стабилитрона больше 6 В. На рис. 6.22 показан график шума стабилитронного источника 723.

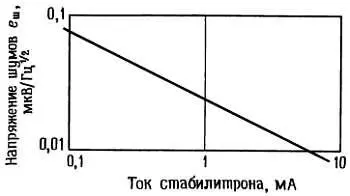

Рис. 6.22. Зависимость напряжения шумов малошумящего стабилитрона, подобного тому, который используется в стабилизаторе 723, от рабочего тока стабилитрона.

Этот шум связан с поверхностными эффектами и применение стабилитронной структуры с так называемым захороненным (скрытым) или подповерхностным слоем может сильно улучшить стабильность стабилитрона и существенно уменьшить его шум. Так, только что упоминавшийся источник опорного напряжения LTZ1000 на стабилитроне с захороненным слоем - самый совершенный из всех типов источников опорного напряжения. LM369 и REF10KM также имеют очень малый шум. В табл. 6.7 перечислены характеристики почти всех выпускаемых стабилитронных ИМС, как на основе собственно стабилитронов, так и на U БЭ -стабилитронах.

Недавно стала получать распространение схема, известная под названием «стабилитрон с напряжением запрещенной зоны». Более точно было бы название « U БЭ -стабилитрон». Это легко понять, вспомнив формулу Эберса-Молла для диода. В основе схемы лежит идея генерации напряжения с температурным коэффициентом, положительным и равным по абсолютной величине отрицательному температурному коэффициенту напряжения U БЭ . При сложении этого напряжения с U БЭ получается напряжение с нулевым температурным коэффициентом.

Начнем с рассмотрения токового зеркала с двумя транзисторами, работающими с разной плотностью эмиттерного тока (рис. 6.23), с обычным отношением плотностей тока порядка 10:1.

Рис. 6.23.

Применяя формулу Эберса-Молла, легко показать, что I вых имеет положительный температурный коэффициент, так как разность напряжений U БЭ для двух транзисторов есть просто ( kT / q )ln σ , где σ — отношение плотностей тока (см. график на рис. 2.53). Здесь может возникнуть вопрос: где взять постоянный задающий ток I упр . Несколько позже мы покажем остроумный способ его получения. Сейчас вам надо только преобразовать этот ток в напряжение с помощью резистора и сложить с нормальным напряжением U БЭ . Такая схема показана на рис. 6.24.

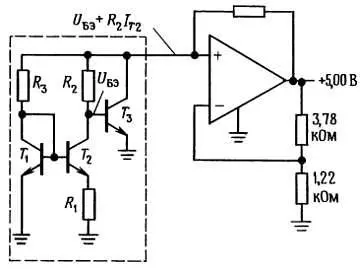

Рис. 6.24. Классическая схема источника опорного напряжения с напряжением запрещенной зоны полупроводника.

Резистор R 2 устанавливает величину напряжения, которое складывается с U БЭ и имеет положительный температурный коэффициент. Подбирая должным образом величину R 2 , получаем нулевой результирующий температурный коэффициент. Оказывается, что температурный коэффициент будет нулевым, если суммарное напряжение равно напряжению запрещенной зоны кремния (при температуре абсолютного нуля), т. е. примерно 1,22 В. Часть схемы, обведенная пунктиром, является стабилитроном. Ее выход используется (через резистор R 3 ) Для создания постоянного тока I упр , который мы с самого начала считали существующим.

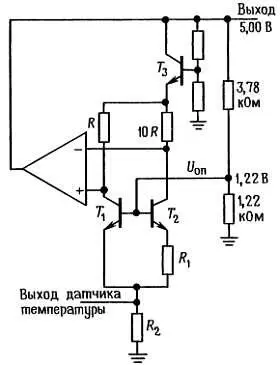

На рис. 6.25 показана другая весьма популярная схема стабилитрона «запрещенной зоны» (заменена обведенная часть схемы рис. 6.24).

Рис. 6.25.

Т 1 и Т 2 - согласованная пара транзисторов, вынужденная благодаря обратной связи по разности напряжений коллекторов работать при отношении токов коллекторов 10:1. Разность напряжений U БЭ , равная ( kT / q )ln 10, делает ток эмиттера Т 2 пропорциональным температуре (разность напряжений приложена к резистору R 1 ). Но поскольку коллекторный ток Т 1 всегда в 10 раз больше этой величины, он также пропорционален Т . Поэтому суммарный эмиттерный ток пропорционален Τ и создает на резисторе R 2 падение напряжения, имеющее положительный температурный коэффициент. Это падение напряжения может быть использовано в качестве выходного сигнала температурного датчика (мы об этом дальше упомянем). В данной схеме напряжение, снимаемое с резистора R 2 , складывается с напряжением U БЭ транзистора Т 1 для получения стабильного опорного напряжения с нулевым температурным коэффициентом на базах транзисторов Т 1 и Т 2 . «Опорные источники запрещенной зоны» существуют в самых разных вариантах, но для них всех характерно сложение напряжения U БЭ с напряжением, созданным парой транзисторов, работающих с некоторым заданным отношением плотностей токов.

ИМС опорных источников с напряжением запрещенной зоны.Примером стабилитрона с напряжением запрещенной зоны является недорогая двухвыводная схема LM385-1.2, имеющая номинальное рабочее напряжение 1,235 В ± 1 % (ее собрат LM385-2.5 имеет встроенную схему для генерации 2,5 В), работоспособную при токах вплоть до столь малых значений как 10 мкА. Это много меньше, чем можно было бы требовать от любого стабилитрона, и это делает данные ИМС прекрасным образом подходящими для микромощных приборов (см. гл. 14 ). Столь низкое опорное напряжение (1,235 В) часто намного более удобная вещь, чем номинальное рабочее напряжение стабилитронов 5 В (вы можете встретить стабилитроны с номинальным напряжением 3,3 В, однако у них совершенно ужасные характеристики с очень плавным изгибом). Лучшие образцы из ряда LM385 гарантируют температурный коэффициент не хуже 30·10 -6/°С и типичное значение динамического сопротивления 1 Ом при токе 100 мкА. Сравним эти величины с теми же параметрами стабилитрона 1N4370 на 2,4 В: температурный коэффициент 800·10 -6/°С (тип.), динамическое сопротивление около 3000 Ом при токе 100 мкА, и одновременно при этом же токе «напряжение стабилизации» (определяемое в спецификации как 2,4 В при токе 20 мА) составляет около 1,1В! Когда вам нужно прецизионно стабильное напряжение, эти превосходные ИМС на U БЭ -стабилитроне кладут обычные стабилитроны на лопатки.

Если вы готовы выложить чуть больше денег, то сможете найти опорные источники на U БЭ -стабилитронах с превосходной стабильностью, например такие, как двухвыводной LT1029 или трехвыводной REF-43 (2,5 В, 3·10 -6/°C макс). Последний тип, так же как и трехвыводные источники опорного напряжения на стабилитронах, нуждается в источнике питания постоянного тока. В табл. 6.7 перечислены большинство из имеющихся источников опорного напряжения (на стабилитронах и U БЭ -стабилитронах, двух- и трехвыводные).
