Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

Упражнение 6.5.Спроектируйте стабилизатор на +5 В на основе схемы 317. Обеспечьте регулировку напряжения в пределах +20 % с помощью подстроенного потенциометра.

Существуют трехвыводные регулируемые стабилизаторы, рассчитанные на более сильные токи, например LM350 (3 А), LM338 (5 А) и LM396 (10 А), а также на более высокие напряжения, например LM317H (60 В) и TL783 (125 В). Внимательно изучите спецификации, прежде чем применять эти устройства, обращая внимание на требования к шунтирующему конденсатору и предложения относительно диода защиты. Как и в случае с трехвыводными стабилизаторами с фиксированным напряжением, имеются варианты схем с малым перепадом напряжений (например, у LT1085 перепад напряжений между входом и выходом составляет 1,3 В при токе 3,5 А) и можно найти микромощные варианты ИМС (например, LP2951 — регулируемый вариант 5-вольтового стабилизатора LP2950 с фиксированным напряжением; оба имеют I покоя = 75 мкА). Можно также найти и варианты схем на отрицательное напряжение, хотя их разнообразие меньше: LM337 — аналог (на отрицательное напряжение) схемы LM317 (1,5 A), a LM333 — схемы LM350 (3 А).

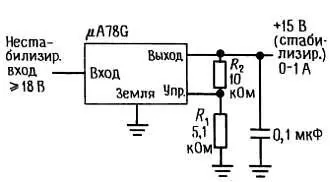

Четырехвыводные стабилизаторы.Если условия применения не слишком жесткие, то лучше всего использовать трехвыводные регулируемые стабилизаторы. Исторически они предшествовали четырехвыводным, подключение которых показано на рис. 6.30.

Рис. 6.30.

На «управляющий» вывод подается часть выходного напряжения; стабилизатор регулирует выходное напряжение, поддерживая на управляющем выводе фиксированное напряжение (+3,8 В для стабилизаторов Lambda, указанных в табл. 6.9, +5 В для μΑ79θ и -2,2 В для стабилизаторов отрицательного напряжения). Четырехвыводные стабилизаторы ничем не лучше более простых трехвыводных (но и не хуже), и мы упоминаем здесь о них лишь для полноты картины.

Общие характеристики трех- и четырехвыводных стабилизаторов.Технические данные, приведенные ниже, типичны для большинства трех- и четырехвыводных стабилизаторов, как регулируемых, так и нерегулируемых. Они могут быть полезны при грубой оценке ожидаемых технических характеристик.

Допуск выходного напряжения… 1–2%

Падение напряжения… 0,5–2 В

Максимальное входное напряжение… 35 В (за исключением TL 783, для которого +125 В)

Подавление пульсаций… 0,01-0,1 %

Подавление всплесков… 0,1–0,3 %

Стабилизация по нагрузке… 0,1–0,5 % во всем диапазоне нагрузки

Подавление нестабильности входного напряжения постоянного тока… 0,2 %

Температурная нестабильность… 0,5 % по всему диапазону температур

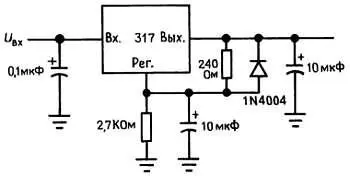

Увеличение коэффициента подавления пульсаций.На рис. 6.29 показана схема включения стандартного трехвыводного стабилизатора; работает она превосходно. Тем не менее добавление шунтирующего конденсатора 10 мкФ между выводом для регулировки и землей (рис. 6.31) увеличивает подавление пульсаций (всплесков) почти на 15 дБ (в 5 раз по напряжению).

Рис. 6.31. Вывод «per.» для снижения помех и пульсаций можно зашунтировать, подключив для обеспечения безопасности разрядный диод.

Например, коэффициент подавления пульсаций LM317 достигает 65–80 дБ (последнее значение соответствует 0,1 В пульсаций на выходе при подаче на вход напряжения с пульсацией 1 В). Позаботьтесь о включении разрядного диода для безопасности; более детальную схему вы сможете составить, заглянув в технические данные конкретного стабилизатора.

Стабилизаторы с малым падением напряжения.Как мы уже ранее упоминали, для работы большинства стабилизаторов требуется по крайней мере 2-вольтовая «добавка». Это объясняется тем, что база проходного n-р-n -транзистора находится под напряжением, которое выше напряжения на выходе на U БЭ , и должна запускаться от транзистора-формирователя, как правило, другого n-р-n -транзистора, база которого подключена к токовому зеркалу. Это уже два падения U БЭ . Далее, следует допустить еще одно падение U БЭ на резисторе-датчике тока для защиты схемы от короткого замыкания; взгляните на упрощенную схему 78Lxx на рис. 6, 32, а . Три падения U БЭ добавляются к 2 В, ниже этого напряжения стабилизатор перестает работать на полном токе.

С помощью проходного р-п-р -транзистора (или n -канального МОП-транзистора) «перепад» напряжения можно снизить, избавившись от трех U БЭ в обычной n-р-n -схеме и довести его почти до напряжения насыщения транзистора. На рис. 6.32, б показана упрощенная схема LM330 нерегулируемого стабилизатора +5 В (150 мА) с малым «перепадом» напряжения.

Рис. 6.32. Упрощенная схема 78Lxx( а); упрощенная схема LM330(с низким перепадом) ( б).

С помощью проходного р-п-р -транзистора выход схемы можно установить в пределах напряжения насыщения нестабилизированного входного напряжения. Исключив падение U БЭ на паре Дарлингтона в n-р-n -стабилизаторе, разработчики не собираются тратить падение на диоде в обычной (последовательный резистор) схеме защиты от короткого замыкания. Они пользуются хитроумным приемом: выводят часть выходного тока через второй коллектор. Этот ток составляет фиксированную долю выходного тока и используется, как показано на рисунке, для отключения управления базой. Такая схема ограничения тока не отличается точностью ( I огр составляет 150 мА мин. и 700 мА макс), но она достаточно эффективна для защиты стабилизаторов, которые имеют, помимо того, внутреннюю тепловую защиту.

Выпускается большое число распространенных типов стабилизаторов с малым «перепадом» напряжения, например трехвыводные нерегулируемые (LM2931, LM330, LT1083/4/5 (5 и 12 В), TL750), трехвыводные регулируемые (LT1083/4/5, LM2931) и микромощные (LP2950/1, МАХ664, LT1020). В табл. 6.8 и 6.9 включены все стабилизаторы с малым «перепадом», выпускаемые промышленностью на момент подготовки этого издания.

Стабилизаторы, ориентированные на процессоры.Для работы электронных устройств, содержащих микропроцессоры ( гл. 10 , 11 ), необходимо нечто большее, чем простое стабилизированное напряжение. Для того чтобы сохранить содержимое энергозависимой памяти (и данные, необходимые для восстановления работы), следует предусмотреть отдельный слаботочный источник постоянного напряжения; он может понадобиться при отключении устройства или в связи с выходом из строя источника питания. Кроме того, эти устройства должны «знать», когда обычный источник питания работоспособен, с тем, чтобы «проснуться» в известном состоянии. Более того, микропроцессорным устройствам может понадобиться несколько миллисекунд перед окончательным выходом из строя обычного источника для того, чтобы успеть передать данные в «безопасную» память.
