Чему равен коэффициент усиления этой схемы? Его нетрудно подсчитать: допустим, на вход подается дифференциальный сигнал, при этом напряжение на входе 1 увеличивается на величину u вх (изменение напряжения для малого сигнала по отношению ко входу). До тех пор пока оба транзистора находятся в активном режиме, потенциал точки А фиксирован. Коэффициент усиления можно определить как и в случае усилителя на одном транзисторе, если заметить, что входной сигнал оказывается дважды приложенным к переходу база-эмиттер любого транзистора: К диф = R K/2( r Э+ R Э). Сопротивление резистора R Э обычно невелико (100 Ом и меньше), а иногда этот резистор вообще отсутствует. Дифференциальное напряжение обычно усиливается в несколько сотен раз.

Для того чтобы определить коэффициент усиления синфазного сигнала, на оба входа усилителя нужно подать одинаковые сигналы u вх . Если вы внимательно рассмотрите этот случай (и вспомните, что через резистор R 1 протекают оба эмиттерных тока), то получите К синф= — R K/(2 R 1+ R Э). Мы пренебрегаем сопротивлением r Э , так как резистор R 1 обычно выбирают большим — его сопротивление составляет по крайней мере несколько тысяч ом. На самом деле сопротивлением R Э тоже можно пренебречь. КОСС приблизительно равен R 1/( r Э+ R Э). Типичным примером дифференциального усилителя является схема, представленная на рис. 2.68.

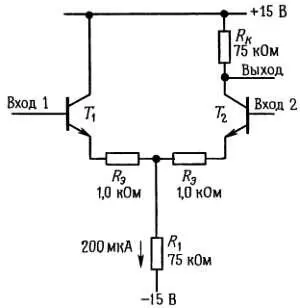

Рис. 2.68. Вычисление характеристик дифференциального усилителя.

К диф = U вых/( U 1— U 2) = R K/(2 R 1+ r Э);

К синф= R К/(2 R 1+ R Э+ r Э);

КОСС ~= R 1/( R Э+ r Э);

Рассмотрим, как она работает. Сопротивление резистора R K выбрано так, чтобы коллекторный ток покоя можно было взять равным 100 мкА. Как обычно, для получения максимального динамического диапазона потенциал коллектора установлен равным 0,5 U KK . У транзистора Т 1 коллекторный резистор отсутствует, так как его выходной сигнал снимается с коллектора. другого транзистора. Сопротивление резистора R 1 выбрано таким, что суммарный ток равен 200 мкА и поровну распределен между транзисторами, когда входной (дифференциальный) сигнал равен нулю. Согласно только что выведенным формулам коэффициент усиления дифференциального сигнала равен 30, а коэффициент усиления синфазного сигнала равен 0,5. Если исключить из схемы резисторы 1,0 кОм, то коэффициент усиления дифференциального сигнала станет равен 150, но при этом уменьшится входное (дифференциальное) сопротивление с 250 до 50 кОм (если необходимо, чтобы величина этого сопротивления имела порядок мегаом, то во входном каскаде можно использовать транзисторы Дарлингтона).

Напомним, что в несимметричном усилителе с заземленным эмиттером при выходном напряжении покоя 0,5 U KK максимальное усиление равно 20 U KK , где U KK выражено в вольтах. В дифференциальном усилителе максимальное дифференциальное усиление (при R Э = 0) вдвое меньше, т. е. численно равно двадцатикратному падению напряжения на коллекторном резисторе при аналогичном выборе рабочей точки. Соответствующий максимальный КОСС (при условии, что R Э = 0) также численно в 20 раз превышает падение напряжения на R 1 .

Упражнение 2.13.Убедитесь, что приведенные соотношения правильны. Разработайте дифференциальный усилитель по вашим собственным требованиям.

Дифференциальный усилитель можно образно назвать «длиннохвостой парой», так как, если длина резистора на условном обозначении пропорциональна величине его сопротивления, схему можно изобразить в таком виде, как показано на рис. 2.69. «Длинный хвост» определяет подавление синфазного сигнала, а небольшие сопротивления межэмиттерной связи (включающие собственные сопротивления эмиттеров) — усиление дифференциального сигнала.

Рис. 2.69.

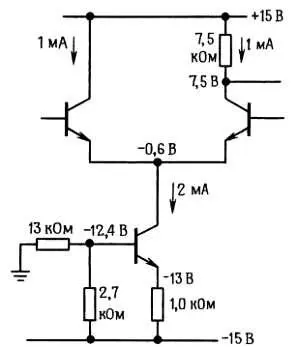

Смещение с помощью источника тока.Усиление синфазного сигнала в дифференциальном усилителе можно значительно уменьшить, если резистор R 1 заменить источником тока. При этом действующее значение сопротивления R 1 станет очень большим, а усиление синфазного сигнала будет ослаблено почти до нуля.

Представим себе, что на входе действует синфазный сигнал; источник тока в эмиттерной цепи поддерживает полный эмиттерный ток постоянным, и он (в силу симметрии схемы) равномерно распределяется между двумя коллекторными цепями. Следовательно, сигнал на выходе схемы не изменяется. Пример подобной схемы приведен на рис. 2.70.

Рис. 2.70. Увеличение КОСС дифференциального усилителя с помощью источника тока.

Для этой схемы, в которой использованы монолитная транзисторная пара типа LM394 (транзисторы Т 1 и Т 2 ) и источник тока типа 2N5963, величина КОСС определяется отношением 100000:1 (100 дБ). Диапазон входного синфазного сигнала ограничен значениями —12 и +7 В; нижний предел определяется рабочим диапазоном источника тока в эмиттерной цепи, а верхний — коллекторным напряжением покоя.

Не забывайте о том, что в этом усилителе, как и во всех транзисторных усилителях, должны быть предусмотрены цепи смещения по постоянному току. Если, например, для межкаскадной связи на входе используется конденсатор, то должны быть включены заземленные базовые резисторы. Еще одно предостережение относится в особенности к дифференциальным усилителям без эмиттерных резисторов: биполярные транзисторы могут выдержать обратное смещение на переходе база-эмиттер величиной не более 6 В, затем наступает пробой; значит, если подать на вход дифференциальное входное напряжение большей величины, то входной каскад будет разрушен (при условии, что отсутствуют эмиттерные резисторы). Эмиттерный резистор ограничивает ток пробоя и предотвращает разрушение схемы, но характеристики транзисторов могут в этом случае деградировать (коэффициент h 21Э , шумы и др.). В любом случае входной импеданс существенно падает, если возникает обратная проводимость.

Применения дифференциальных схем в усилителях постоянного тока с однополюсным выходом.Дифференциальный усилитель может прекрасно работать как усилитель постоянного тока даже с несимметричными (односторонними) входными сигналами. Для этого нужно один из его входов заземлить, а на другой подать сигнал (рис. 2.71).
