Схема на рис. 2.73 иллюстрирует, как проявляются емкости переходов транзистора.

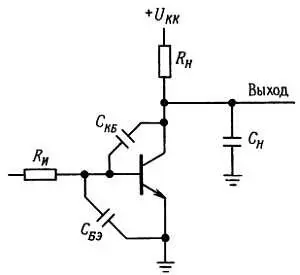

Рис. 2.73. Емкости перехода и нагрузки в транзисторном усилителе.

Выходная емкость образует RC-цепь с выходным сопротивлением R н (сопротивление R н включает в себя как сопротивление коллектора, так и сопротивление нагрузки, а емкость С н — емкость перехода и емкость нагрузки), в связи с этим спад сигнала начинается при частоте f= 1/2π R нС н. То же самое можно сказать о входной емкости и сопротивлении источника R U .

Эффект Миллера .Емкость С кб играет иную роль. Усилитель обладает некоторым коэффициентом усиления по напряжению K U , следовательно, небольшой сигнал напряжения на входе порождает на коллекторе сигнал, в K U раз превышающий входной (и инвертированный по отношению к входному). Из этого следует, что для источника сигнала емкость С кб в ( K U + 1) раз больше, чем при подключении С кб между базой и землей, т. е. при расчете частоты среза входного сигнала можно считать, что емкость обратной связи ведет себя как конденсатор емкостью С кб ( K U +1), подключенный между входом и землей. Эффективное увеличение емкости С кб и называют эффектом Миллера.

Эффект Миллера часто играет основную роль в спаде усиления, так как типичное значение емкости обратной связи около 4 пкФ соответствует (эквивалентно) емкости в несколько сотен пикофарад, присоединенной на землю.

Существует несколько методов борьбы с эффектом Миллера, например, он будет полностью устранен, если использовать усилительный каскад с общей базой. Импеданс источника можно уменьшить, если подавать сигнал на каскад с заземленным эмиттером через эмиттерный повторитель. На рис. 2.74 показаны еще две возможности.

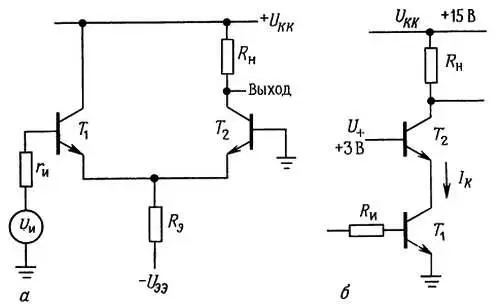

Рис. 2.74. Две схемы, в которых устранен эффект Миллера. Схема Бпредставляет собой пример каскодного включения транзисторов.

В дифференциальном усилителе (без резистора в коллекторной цепи Т 1 ) эффект Миллера не наблюдается; эту схему можно рассматривать как эмиттерный повторитель, подключенный к каскаду с заземленной базой. На второй схеме показано каскодное включение транзисторов. Т 1 - это усилитель с заземленным эмиттером, резистор R н является общим коллекторным резистором. Транзистор Т 2 включен в коллекторную цепь для того, чтобы предотвратить изменение сигнала в коллекторе Т 1 (и тем самым устранить эффект Миллера) при протекании коллекторного тока через резистор нагрузки. Напряжение U + — это фиксированное напряжение смещения, обычно оно на несколько вольт превышает напряжение на эмиттере Т 1 и поддерживает коллектор Т 1 в активной области. На рис. 2.74 представлена лишь часть каскодной схемы; в нее можно включить зашунтированный эмиттерный резистор и делитель напряжения для подачи смещения на базу (подобные примеры были рассмотрены в начале настоящей главы) или охватить всю схему петлей обратной связи по постоянному току. Напряжение U + можно формировать с помощью делителя или зенеровского диода; для того чтобы напряжение было жестко фиксировано на частотах сигнала, можно шунтировать резистор в базе Т 2 .

Упражнение 2.14.Объясните, почему эффект Миллера не наблюдается в транзисторах рассмотренной только что схемы дифференциального усилителя и в каскодных схемах.

Паразитные емкости могут создавать и более сложные проблемы, чем те, которых мы сейчас коснулись. В частности: а) спад усиления, обусловленный наличием емкости обратной связи и выходной емкости, сопровождается побочными эффектами, которые мы рассмотрим в следующей главе; б) входная емкость также оказывает влияние на работу схемы даже при наличии мощного источника входных сигналов; в частности, ток, который протекает через C бэ , не усиливается транзистором, т. е. входная емкость «присваивает» себе часть входного тока, вследствие чего коэффициент усиления малого сигнала h 21э на высоких частотах снижается и на частоте f T становится равным единице; в) дело осложняется также тем, что емкости переходов зависят от напряжения, емкость C бэ изменяется столь сильно при изменении базового тока, что ее даже не указывают в паспортных данных на транзистор, вместо этого указывается значение частоты f T ; г) если транзистор работает как переключатель, то заряд, накопленный в области базы в режиме насыщения, также вызывает уменьшение быстродействия. Эти, а также некоторые другие вопросы, связанные с работой быстродействующих схем, мы рассмотрим в гл. 13 .

В этой главе мы до сих пор имели дело с биполярными плоскостными транзисторами, характеристики которых описываются уравнениями Эберса-Молла. Биполярные плоскостные транзисторы были первыми транзисторами и до сих пор они преобладают в разработке аналоговых схем. Однако было бы ошибкой не сказать сейчас несколько слов о транзисторе особого типа - о полевом транзисторе. Детально мы рассмотрим его в следующей главе.

Полевой транзистор во многом похож на обычный биполярный транзистор. Он представляет собой усилительное устройство, имеющее 3 вывода, и может иметь любую полярность. Один из выводов (затвор) предназначен для управления током, который протекает между двумя другими выводами (истоком и стоком). Этот транзистор обладает, однако, одним особым свойством: через затвор ток не протекает, за исключением токов утечки. Это значит, что входные импедансы могут быть очень большими, их предельные значения связаны лишь с наличием емкостей или утечек. При использовании полевых транзисторов нет необходимости заботиться о величине тока, протекающего через базу, что было совершенно обязательно при разработке схем на биполярных транзисторах, о которых мы вели речь в этой главе. На практике входные токи имеют порядок пикоампер. К настоящему времени полевые транзисторы зарекомендовали себя как надежные устройства, способные выполнять разнообразные функции. Их предельно допустимые напряжения и токи сравнимы с соответствующими напряжениями и токами биполярных транзисторов.

В большинстве устройств на основе транзисторов (согласованные пары, дифференциальные и операционные усилители, компараторы, токовые ключи и усилители, радиочастотные усилители, цифровые схемы) используют полевые транзисторы и зачастую они обладают лучшими характеристиками. Более того, микропроцессоры и запоминающие устройства (а также другие крупные устройства цифровой электроники) строятся исключительно на основе полевых транзисторов. И наконец, в области разработки микромощных устройств также преобладают полевые транзисторы.
