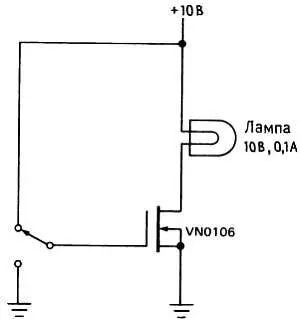

Два примера.В ПТ еще найдется, чем нас удивить. Однако прежде чем углубляться в детали, посмотрим на две простые переключающие схемы. На рис. 3.3 показан МОП-транзисторный эквивалент рис. 2.3, первого из рассмотренного нами насыщенного транзисторного переключателя.

Рис. 3.3. Ключ на МОП-транзисторе.

Схема на ПТ даже проще, поскольку здесь мы совершенно не должны заботиться о неизбежно возникшем ранее компромиссе между необходимостью задать соответствующий необходимый для переключения ток базы (рассматривая наихудший случай — минимальное значение h 21Э в сочетании с сопротивлением холодной нити лампы) и исключить избыточное расходование энергии. Вместо этого мы всего лишь подаем на затвор, имеющий высокое полное входное напряжение, полное напряжение питания постоянного тока.

Поскольку включенный ПТ ведет себя как резистор с малым по сравнению с нагрузкой сопротивлением, потенциал стока станет при этом близок к потенциалу земли; типичный мощный МОП-транзистор имеет R вкл < 0,2 Ом, что превосходно для данной задачи.

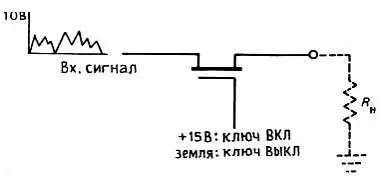

На рис. 3.4 показана схема «аналогового переключателя», которую вообще невозможно выполнить на биполярных транзисторах.

Рис. 3.4.

Идея этой схемы состоит в том, чтобы переключать проводимость ПТ из разомкнутого (затвор смещен в «обратном» направлении) в замкнутое состояние («прямое» смещение затвора), тем самым блокируя или пропуская аналоговый сигнал (позже мы увидим множество причин выполнять такого рода вещи). В данном случае мы должны лишь обеспечить, чтобы на затвор подавалось более отрицательное переключающее напряжение, чем любой размах входного переключаемого сигнала (ключ разомкнут) или на несколько вольт более положительное, чем любой входной сигнал (ключ замкнут). Биполярные' транзисторы для такой схемы непригодны, поскольку база проводит ток и образует с коллектором и эмиттером диоды, что приводит к опасному эффекту «защелкивания». В сравнении с этим МОП-транзистор восхитительно прост, нуждаясь лишь в подаче на затвор (являющийся практически разомкнутой цепью) напряжения, равного размаху входного аналогового сигнала.

Будьте, однако, внимательны: наше рассмотрение этой схемы было до некоторой степени упрощением — например, мы игнорировали влияние емкости затвор-канал, а также вариации R вкл при изменении сигнала. Позже мы еще поговорим об аналоговых ключах.

N -канальные, p -канальные ПТ.Теперь о генеалогическом древе. Во-первых, полевые транзисторы (как и биполярные) могут выпускаться обеих полярностей. Таким образом, зеркальным отображением нашего n -канального МОП-транзистора является p -канальный МОП-транзистор. Его характеристики симметричны и напоминают характеристики р-n-р -транзистора: сток нормально имеет отрицательное смещение по отношению к истоку, и ток стока будет проходить, если на затвор подать отрицательное по отношению к истоку напряжение не менее одного-двух вольт. Симметрия несовершенна, поскольку носителями являются не электроны, а дырки с меньшей «подвижностью» и «временем жизни неосновных носителей». Эти параметры полупроводника важны для свойств транзисторов, а выводы стоит запомнить: p -канальные ПТ имеют обычно более плохие характеристики, а именно более высокое пороговое напряжение, более высокое R вкл и меньший ток насыщения.

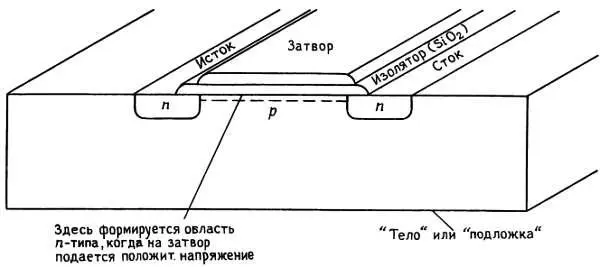

МОП-транзисторы, ПТ с р-n -переходом.У МОП-транзисторов (металл-окисел-полупроводник) затвор изолирован от проводящего канала тонким слоем SiO 2(стекла), наращенного на канал (рис. 3.5).

Рис. 3.5. N-канальный МОП-транзистор.

Затвор, который может быть металлическим или легированным полупроводником, действительно изолирован от цепи исток-сток (характеристическое сопротивление > 10 14Ом) и действует на проводимость канала только своим электрическим полем. Иногда МОП-транзисторы называют полевыми транзисторами с изолированным затвором. Изолирующий слой довольно тонкий, обычно его толщина не превышает длины волны видимого света и он может выдержать напряжение затвора до ±20 В и более.

МОП-транзисторы просты в применении, поскольку на затвор можно подавать напряжение любой полярности относительно истока, и при этом через затвор не будет проходить никакой ток. Эти транзисторы, однако, в большой степени подвержены повреждениям от статического электричества, вы можете вывести из строя устройство на МОП-транзисторах буквально одним прикосновением.

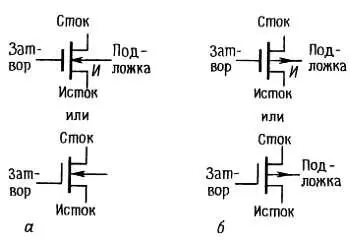

Символическое изображение МОП-транзистора показано на рис. 3.6.

Рис. 3.6. a)— n-канальный и б)— p-канальный МОП-транзисторы.

Здесь представлен дополнительный вывод, «тело» или «подложка»-кусок кремния, на котором выполнен ПТ (см. рис. 3.5). Так как подложка образует с каналом диодное соединение, напряжение на ней должно быть ниже напряжения проводимости. Она может быть соединена с истоком или с точкой схемы, в которой напряжение ниже (выше), чем у истока n -канального ( р -канального) МОП-транзистора.

Обычно на схемах вывод подложки не показывается; более того, часто инженеры используют символ с симметричным затвором. К сожалению, при этом не остается ничего, что позволило бы вам отличить сток от истока, но что еще хуже, нельзя отличить n -канальный транзистор от p -канального! В этой книге мы будем использовать только нижние схемные изображения, дабы исключить недоразумения, хотя часто мы будем оставлять вывод подложки неподключенным.

В ПТ с p-n -переходом затвор образует с расположенным под ним каналом полупроводниковый переход. Это влечет за собой важное следствие, состоящее в том, что в ПТ с p-n-переходом во избежание прохождения тока через затвор последний не должен быть смещен в прямом направлении относительно канала . Например, у n -канального ПТ с p-n -переходом диодная проводимость будет наблюдаться по мере того как напряжение на затворе приближается к 4–0,6 В по отношению к концу канала с более отрицательным потенциалом (обычно это исток). Поэтому затвор работает, будучи смещен в обратном направлении по отношению к каналу, и в цепи затвора нет никакого тока, кроме тока утечки. Схемные изображения ПТ с p-n -переходом представлены на рис. 3.7.
