Вариации R н и g m с изменением тока стока таковы, что наибольший коэффициент усиления наблюдается при относительно малых значениях тока стока, т. е. при низком напряжении питания (порядка 5 В). Эта схема не является хорошим усилителем; у нее есть недостатки — это очень высокое выходное сопротивление (особенно при работе с низким напряжением питания), плохая линейность и непредсказуемая величина коэффициента усиления. Однако она проста и недорога (КМОП-инверторы по 6 в одном корпусе продаются по цене менее полдоллара за корпус), и ее иногда используют для усиления малых сигналов, форма которых несущественна. Примеры применения таких схем - сигнализатор близости электросети (который усиливает емкостные наводки переменного тока сетевой частоты), генераторы с кварцевыми резонаторами и устройства с частотной модуляцией и частотной манипуляцией (см. гл. 15 ).

Чтобы КМОП-инвертор работал как линейный усилитель, необходимо подать на вход смещение такое, чтобы усилитель находился в активном режиме. Обычный метод состоит в том, что со входа на выход включается резистор с большим сопротивлением (который мы определим в следующей главе как «обратная связь по постоянному току»), как показано на рис. 3.63.

Рис. 3.63. Схемы линейных усилителей на КМОП-транзисторах.

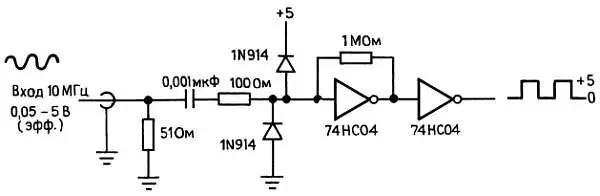

Это приведет нас в точку U вых = U вх на графике рис. 3.62, а . Как мы позже увидим, такое включение, как на рис. 3.63, а , снижает входное полное сопротивление за счет «шунтирующей обратной связи». Поэтому если важно иметь высокое входное полное сопротивление на высоких частотах, то предпочтение следует отдать схеме рис. 3.63, б . Третья схема (рис. 3.63, в ) — это использующий КМОП-усилитель классический генератор с кварцевой стабилизацией, описанный в разд. 5.13 . На рис. 3.64 дан вариант схемы рис. 3.63, а , который используется для генерации сигналов строго прямоугольной формы частотой 10 МГц (тактовый генератор для цифровых логических схем) из синусоидального входного сигнала. Эта схема работает хорошо при амплитуде сигнала на входе от 50 мВ до 5 В (эффективные значения).

Рис. 3.64.

Вот хороший пример применения, где действует принцип «Я не знаю, каково усиление, и меня это не волнует». Обратите внимание на цепь защиты входа, состоящую из последовательно включенного токоограничивающего резистора и фиксирующих диодов.

Мощные переключатели.МОП-транзисторы хорошо работают как насыщенные ключи в таких схемах, как та простейшая схема, что была предложена нами в разд. 3.01 . В настоящее время мощные МОП-транзисторы выпускаются многими фирмами, что позволяет использовать положительные особенности МОП-транзисторов (высокое входное сопротивление, простота параллельного включения, отсутствие «вторичного пробоя») и в мощных схемах. Вообще говоря, мощные МОП-транзисторы проще в применении, чем обычные мощные биполярные транзисторы. Есть, однако, некоторые тонкие и трудные для анализа эффекты, так что «кавалерийский наскок» в замене на МОП-транзисторы в переключательных схемах может привести к внезапному выходу схемы из строя. Мы были свидетелями такого рода аварий и надеемся предотвратить их повторение. Прочтите составленный нами краткий обзор.

Мощные МОП-транзисторы. ПТ были хилыми слаботочными устройствами, способными пропускать ток не более чем несколько десятков миллиампер, до тех пор пока в конце 1970-х годов японские компании не выпустили так называемые УМОП-транзисторы (вертикальная МОП-структура с V-образной канавкой).

Сегодня мощные МОП-транзисторы выпускают все изготовители дискретных полупроводниковых приборов (например, в США такие фирмы, как GE, IR, Motorola, RCA, Siliconix, Supertex, ΤΙ; наряду с ними европейские компании, такие как Amperex, Ferranti, Siemens и SGS, а также многие из японских компаний) под такими названиями, как УМОП, ТМОП, вертикальные ДМОП и HEXFET (гексагональные ПТ). Они могут оперировать с удивительно высокими напряжениями (до 1000 В) и допускают пиковые токи до 280 А (постоянно через них может проходить ток до 70 A), a R вкл очень мало — 0,02 Ом.

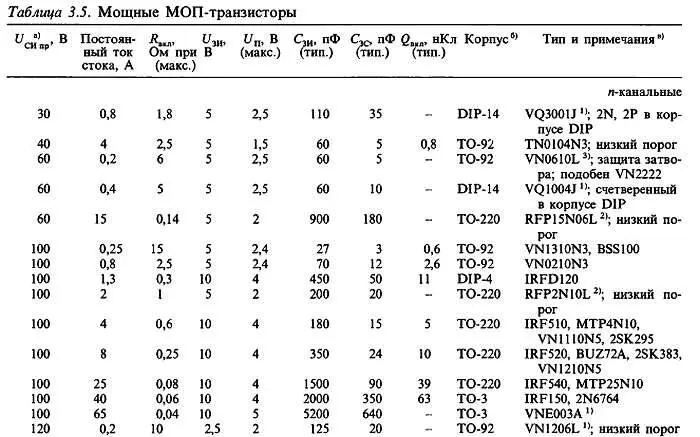

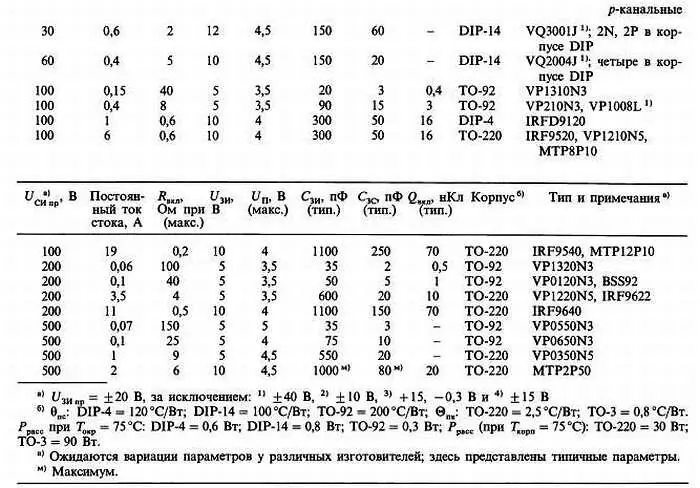

Небольшие мощные МОП-транзисторы стоят существенно меньше доллара, и выпускаются они во всех обычных транзисторных корпусах, а также по несколько транзисторов в удобном корпусе DIP, в котором выпускаются и большинство ИМС. Ирония судьбы заключается в том, что теперь уже трудно найти дискретные маломощные МОП-транзисторы, зато нет проблем с мощными МОП-транзисторами. В табл. 3.5 перечислены наиболее представительные типы мощных МОП-транзисторов.

Высокое сопротивление, температурная стабильность . Два важных преимущества мощных МОП-транзисторов, отличающих их от мощных биполярных транзисторов, — это высокое входное сопротивление (однако остерегайтесь высокой входной емкости, особенно для сильноточных устройств; см. ниже) и полное отсутствие терморазогрева и вторичного пробоя. Этот последний эффект очень важен в мощных схемах и труден для понимания.

Большую площадь перехода мощного транзистора (будь то биполярный или полевой) можно рассматривать как большое количество малых переходов, включенных параллельно (рис. 3.65), причем к ним ко всем приложено одинаковое напряжение. В случае мощного биполярного транзистора положительный температурный коэффициент коллекторного тока при фиксированном U БЭ (приблизительно +9 %/°С, см. разд. 2.10 ) означает, что локальная точка разогрева перехода будет иметь более высокую плотность тока, что вызовет дополнительный нагрев. При достаточно больших U КЭ и I К эта «токовая деформация» может привести к локальному саморазогреву, известному под названием «вторичный пробой».

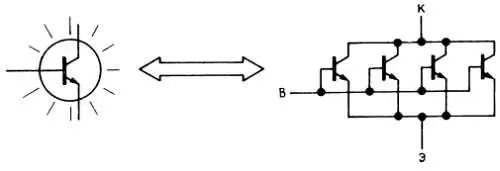

Рис. 3.65. Транзистор с большой площадью переходов можно рассматривать как много параллельно включенных транзисторов с малой площадью переходов.
