В результате «площадь безопасной работы» биполярного транзистора (на графике зависимости коллекторного тока от напряжения на коллекторе) меньше, чем если учитывать только допустимую мощность рассеяния транзистора (подробнее об этом см. в гл. 6 ). Важный момент здесь состоит в том, что ток стока МОП-транзистора падает при увеличении температуры (рис. 3.13) и это полностью исключает появление «горячих точек» в переходе. МОП-транзисторы не подвержены вторичному пробою и их область безопасной работы ограничена только допустимой мощностью рассеяния (см. рис. 3.66, где сравниваются области безопасной работы биполярного n-р-n -транзистора и мощного n -канального МОП-транзистора при одних и тех же I макс, U макс и Р расс ).

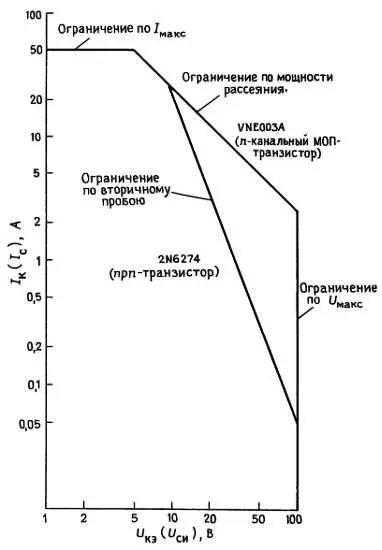

Рис. 3.66. Мощные МОП-транзисторы не подвержены вторичному пробою.

По тем же причинам усилители мощности на МОП-транзисторах не имеют тех неприятных тенденций к температурному уходу параметров, за которые мы «так любим» биполярные транзисторы (см. разд. 2.15 ), и наконец, мощные МОП-транзисторы могут быть включены параллельно без токовыравнивающих резисторов, которые для биполярных транзисторов необходимы (см. разд. 6.07 ).

Примеры мощных переключательных схем и необходимые предосторожности. Часто бывает желательно управлять мощным МОП-транзистором с выхода цифровых логических схем. Хотя имеются семейства логических схем, выдающие напряжение 10 В и более («КМОП-серия 4000»), однако в большинстве семейств логических ИМС используются уровни +5 В («высокоскоростные КМОП») или +2,4 В («ТТЛ»). На рис. 3.67 показано, как переключать нагрузку, подавая управляющие сигналы от логических схем этих трех семейств.

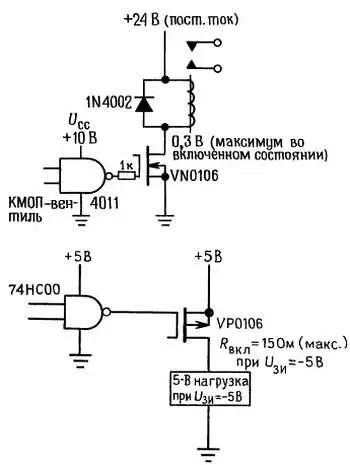

Рис. 3.67. МОП-транзисторы способны переключать мощные нагрузки, при управляющих сигналах с уровнями цифровых логических схем.

В первой схеме сигнал возбуждения затвора +10 В полностью откроет любой МОП-транзистор, так что мы выберем VN0106 — недорогой транзистор, у которого R вкл < 5 Ом при U ЗИ = 5 В. Диод в схеме защищает от индуктивных всплесков ( разд. 1.31 ); включенный последовательно с затвором резистор хотя не обязательно необходим, однако полезен, так как емкость сток-затвор МОП-транзистора может передать индуктивный переходный процесс в нагрузке обратно на чувствительную КМОП-логику (вскоре мы расскажем об этом более подробно). Во второй схеме на затвор подается 5 В, что все еще неплохо для серий VN01/VP01; для разнообразия мы применили здесь p -канальный МОП-транзистор, переключающий нагрузку, подключенную к земле.

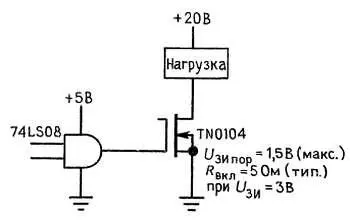

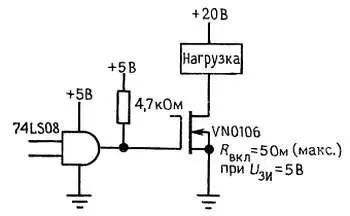

Две оставшиеся схемы демонстрируют два способа обработки сигнала +2,4 В (в худшем случае; обычно это где-то около +3,5 В) — высокого логического уровня цифровой логики ТТЛ. Можно использовать «подтягивающий» к +5 В резистор, чтобы обеспечить полный перепад +5 В на выходе ТТЛ, который затем возбуждает обычный МОП-транзистор; можно выбрать и другой путь — использовать что-нибудь вроде ΤΝ0106-«низкопорогового» МОП-транзистора, рассчитанного на сигнал возбуждения с уровнем ТТЛ. Будьте, однако, внимательны к паспортным данным. Например, в спецификации на TN01 указано « U ЗИ пор = 1,5 В (макс.)», что звучит прекрасно до тех пор, пока вы не прочтете превосходную сноску («при I С = 1 мА»). Это означает, что для полного открытия МОП-транзистора на затвор нужно подать напряжение намного выше U ЗИ пор (Рис. 3.68). Однако эта схема, возможно, будет работать хорошо, поскольку а) высокий уровень выхода ТТЛ редко бывает ниже +3 В и типичное его значение составляет +3,5 В и б) в паспорте на ΤΝ01 далее указано: « U вкл (тип.) = 5 Ом при U ЗИ = 3 В».

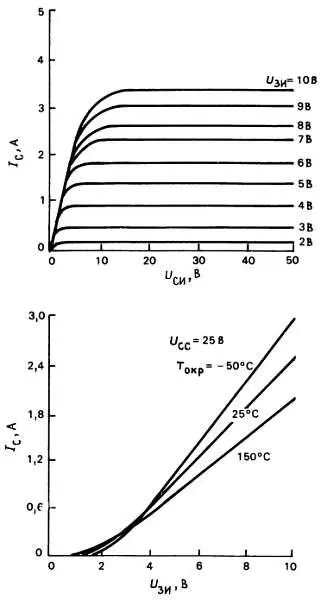

Рис. 3.68. Стоковые характеристики n-канального МОП-транзистора типа TN0104 с низким пороговым напряжением, a— выходные характеристики; б— передаточные характеристики.

Этот пример иллюстрирует часто возникающие у разработчика затруднения, а именно — что выбрать: сложную схему, полностью удовлетворяющую критериям разработки в наихудшем случае и тем самым гарантирующую работоспособность, или простую схему, не отвечающую спецификациям в наихудшем случае, которая, однако, в подавляющем большинстве случаев будет работать без проблем. Не раз еще возникнут моменты, когда вы поймаете себя на том, что выбираете последнее, не обращая внимания на слабый внутренний голос, подсказывающий обратное.

Емкость. В предыдущем примере мы включали последовательно с затвором резистор (в схеме с индуктивной нагрузкой). Как отмечалось ранее ( разд. 3.09 ), МОП-транзисторы имеют практически бесконечное резистивное сопротивление затвора, но конечное полное сопротивление из-за емкости затвор-канал. У сильноточных МОП-транзисторов эта емкость может быть очень разной: сравните входную емкость 45 пФ у 1-амперного VN01 с С вх = 450 пФ 10-амперного IRF520; 70-амперный SMM70N05 фирмы Siliconix имеет С вх = 4300 пФ! Быстро изменяющееся напряжение стока может вызвать в затворе переходный ток в миллиамперах, что достаточно для перегрузки (и даже для повреждения) нежных управляющих КМОП-чипов.

Последовательно включаемое сопротивление выбирается из соображений компромисса между быстродействием и необходимостью защиты, при этом типичными являются значения от 100 Ом до 10 кОм. Даже без индуктивной нагрузки динамический ток затвора будет, конечно, иметь место: емкость относительно земли C iss будет заряжаться током I= C issdU ЗИ/ dt, а (меньшая) емкость обратной связи C rss создает входной ток I= C rssdU CЗ/ dt. Этот последний будет доминировать в ключе с общим истоком, поскольку ΔU CЗ обычно намного больше, чем сигнал возбуждения затвора ΔU ЗИ (эффект Миллера).

Упражнение 3.19.МОП-транзистор IRF520, переключающий 2-амперную нагрузку, выключается за 100 нс (при переключении потенциала затвора с +10 В до потенциала земли), в течение которых напряжение стока изменяется от 0 до 50 В. Чему равно среднее значение тока затвора в течение этих 100 нс в предположении, что Сзи (называемое также Ciss ) равно 450 пФ, а Ссз (называемое также Crss ) равно 50 пФ?
