Характеристики приведенных здесь схем будут лучше, если использовать в них операционные усилители с большой скоростью нарастания. Скорость нарастания влияет на характеристики простых усилителей напряжения. Здесь стоит остановиться и рассмотреть, чем реальные ОУ отличаются от идеальных, так как это различие влияет, как мы уже упоминали выше, на разработку схем с операционными усилителями. Если вы будете знать, в чем состоят недостатки операционных усилителей и как они влияют на разработку схем и на их характеристики, то это поможет вам правильно выбирать ОУ и эффективно разрабатывать схемы на их основе.

На рис. 4.28 показана схема широко распространенного интегрального ОУ типа 411. Эта схема относительно незамысловата, если рассматривать ее с точки зрения транзисторных схем, которым была посвящена предыдущая глава. Она имеет дифференциальный входной каскад с нагрузкой в виде токового зеркала, далее подключен каскад с общим эмиттером на транзисторах n-р-n -типа. (который также имеет активную нагрузку), обеспечивающий большую часть усиления по напряжению. К эмиттерному повторителю р-n-р -типа подключен выходной каскад, представляющий собой двухтактный эмиттерный повторитель, в состав которого входит схема ограничения тока. Эта схема является типичной для многих ОУ, выпускаемых промышленностью в настоящее время. Для многих задач характеристики таких ОУ близки к идеальным.

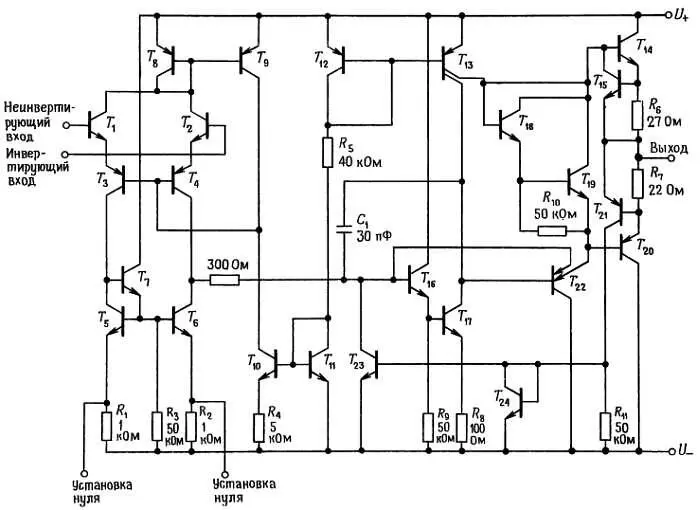

Рис. 4.28. Принципиальная схема наиболее широко используемого ОУ типа 741 (фирма Fairchild Camera and Instrument Corp.).

А сейчас мы рассмотрим, в какой степени реальные ОУ отличаются от идеальных, как это учесть при разработке схем и что делать с этими отличиями.

Идеальный операционный усилитель имеет следующие характеристики:

1. Входной импеданс (и для дифференциального, и для синфазного сигнала) равен бесконечности, а входные токи — нулю.

2. Выходной импеданс (при разомкнутой ОС) равен нулю.

3. Коэффициент усиления по напряжению равен бесконечности.

4. Коэффициент усиления синфазного сигнала равен нулю.

5. Выходное напряжение равно нулю, когда напряжение на обоих входах одинаково (напряжение сдвига равно нулю).

6. Выходное напряжение может изменяться мгновенно (бесконечная скорость нарастания).

Перечисленные характеристики не зависят от температуры и изменений напряжения питания.

Отличие характеристик реальных операционных усилителей от идеальных состоит в следующем (типичные значения приведены в табл. 4.1).

Входной ток.Небольшой ток, называемый входным током смещения, I см , втекает во входные зажимы (или вытекает, в зависимости от типа ОУ). Этот ток равен половине суммы входных токов, измеренных при соединении входов между собой (два входных тока примерно равны между собой и представляют собой просто базовые токи входных транзисторов). Для операционного усилителя типа 411, на входе которого используются полевые транзисторы с p-n -переходом, типичным значением тока смещения является 50 пА при комнатной температуре (и 2 нА при температуре 70 °C). В то же время для операционного усилителя со входами на биполярных транзисторах, например типа ОР-27, типичным значением тока смещения является 15 нА с небольшими колебаниями в зависимости от температуры. По грубой оценке для операционных усилителей со входами на биполярных транзисторах тока смещения оцениваются десятыми долями наноампер, а для операционных усилителей со входами на полевых транзисторах — десятыми долями пикоампер (т. е. в 1000 раз меньше). В общем, если вы имеете дело с операционным усилителем на полевых транзисторах, можете пренебречь входным током; с операционным усилителем на биполярных транзисторах так поступать нельзя.

Роль входного тока смещения состоит в том, что он создает падение напряжения на резисторах цепей обратной связи и смещения, а также на сопротивлении источника сигнала. От того, насколько малы сопротивления этих резисторов, зависит влияние этого тока на параметры вашей схемы по постоянному току и отклонения выходного напряжения. Характер этой зависимости скоро станет вам ясен.

Промышленность выпускает операционные усилители с входными токами смещения порядка наноампер и ниже для схем со входами на биполярных транзисторах и порядка нескольких пикоампер (10 -6мкА) для схем со входами на полевых транзисторах. Самые малые токи смещения имеют схема с транзисторами Дарлингтона со сверхбольшим значением коэффициента β типа LM11 (максимальный входной ток равен 50 пА), схема типа AD549 (входной ток равен 0,06 пА) и схема с полевыми МОП-транзисторами типа ICH8500 (входной ток равен 0,01 пА). Как правило, транзисторные ОУ, предназначенные для использования в системах с высоким быстродействием, имеют большие токи смещения.

Входной ток сдвига.Входным током сдвига называют разность двух входных токов. В отличие от входного тока смещения ток сдвига I сдв обусловлен отклонениями в технологическом процессе изготовления ОУ, так как в отсутствие таких отклонений токи смещения на двух симметричных входах были бы одинаковы. В результате даже при наличии на входах источников с одинаковыми сопротивлениями падения напряжения на входах ОУ будут разными и, следовательно, между входами будет существовать разность напряжений. Немного позже вы увидите, как это учитывают при разработке схем. Обычно ток сдвига составляет примерно одну десятую часть тока смещения. Для операционного усилителя типа 411 типичным является значение I сдв = 25 пА.

Входной импеданс.Входной импеданс определяется входным сопротивлением для дифференциального сигнала (импеданс со стороны одного из входов при заземлении другого), которое обычно значительно меньше, чем сопротивление для синфазного сигнала (типичный входной каскад выглядит как дифференциальный усилитель с источником тока). Для операционного усилителя типа 411 со входом на полевом транзисторе входное сопротивление равно примерно 10 12Ом, а для операционных усилителей со входами на биполярных транзисторах, например типа 741 — составляет около 2 МОм.

В связи с тем что отрицательной обратной связи присущ эффект самопроизвольной установки входов (отрицательная обратная связь стремится поддерживать на обоих входах одинаковое напряжение и значительно уменьшает дифференциальный входной сигнал), для практики Z вх имеет достаточно большие значения и не является столь лимитирующим параметром, как входной ток смещения.
