Скорость нарастания.«Компенсационная» емкость операционного усилителя (о ней пойдет речь в разд. 4.32 ) и небольшие внутренние токи ограничивают скорость изменения выходного напряжения даже при условии большого разбаланса входов. Предельную скорость изменения выходного напряжения обычно называют скоростью нарастания. Для ОУ типа 411 она равна 15 В/мкс, у маломощного ОУ скорость нарастания обычно не превышает 1 В/мкс, быстродействующий ОУ может иметь скорость нарастания порядка 100 В/мкс, а для сверхбыстрого буфера типа LH0063C скорость нарастания составляет 6000 В/мкс. Скорость нарастания ограничивает амплитуду неискаженного синусоидального выходного сигнала при превышении некоторой критической частоты (частоты, на которой для получения полного размаха выходного напряжения скорость нарастания ОУ должна быть максимальной, рис. 4.29), тем самым объясняется введение в спецификации «графика зависимости размаха выходного напряжения от частоты». Для синусоидального сигнала, частота которого равна f герц, а амплитуда — А вольт, минимальная скорость нарастания должна составлять 2π AF вольт в 1 с.

Для операционных усилителей с внешней коррекцией скорость нарастания зависит от используемой схемы коррекции. В общем, коррекции, предназначенной для схем с единичным усилением, соответствует самая малая скорость нарастания; она увеличивается примерно в 30 раз при коррекции 100-кратного усиления. Подробнее мы рассмотрим этот вопрос в разд. 4.32 .

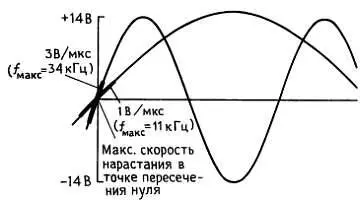

Рис. 4.29. Искажение, обусловленное скоростью нарастания.

Влияние температуры.Все рассмотренные выше параметры зависят от температуры. Однако это обычно не влияет на работу схемы, так как, например, небольшие изменения коэффициента усиления почти полностью компенсирует обратная связь. Более того, изменение этих параметров под влиянием температуры, как правило, невелико по сравнению с их изменением от образца к образцу. Исключение составляют входное напряжение сдвига и входной ток сдвига. Их зависимость от температуры сказывается в появлении дрейфа выходного напряжения после того, как с помощью регулировки входные сдвиги были сведены практически к нулю. Для прецизионных систем следует использовать так называемые «измерительные» усилители, имеющие малый дрейф. У таких усилителей для уменьшения пагубного влияния градиента температуры, возникающего в схеме, выходной каскад подключают к внешней нагрузке с сопротивлением не менее 10 кОм. К этому вопросу мы вернемся в гл. 7 .

Для полноты изложения следует упомянуть, что на характеристики ОУ накладывают ограничения такие параметры, как коэффициент ослабления синфазных сигналов (КОСС), коэффициент ослабления влияния источника напряжения питания (КОНП), шумовое входное напряжение и шумовой ток ( е ш, i ш ) и переходные искажения на выходе. Эти параметры следует учитывать только в прецизионных схемах и в усилителях с низким уровнем шумов, которые мы рассмотрим в гл. 7 .

Вернемся к инвертирующему усилителю и рассмотрим его еще раз, учитывая известные нам теперь ограничения. Покажем, как они влияют на работу схемы и как их учесть при разработке ОУ. Используя этот пример, вы сможете разобраться и с другими схемами ОУ. На рис. 4.30 вновь показан инвертирующий операционный усилитель.

Рис. 4.30.

Коэффициент усиления при разомкнутой цепи ОС.В связи с тем что коэффициент усиления при разомкнутой цепи ОС имеет конечное значение, в усилителе с обратной связью коэффициент усиления по напряжению (коэффициент усиления при разомкнутой цепи ОС) в определенный момент начинает убывать. Этому моменту соответствует частота, на которой коэффициент усиления при разомкнутой цепи ОС приближается к значению R 2 / R 1 (рис. 4.31).

Рис. 4.31. Зависимость коэффициента усиления от частоты для ОУ типа LF411 («диаграмма Боде»).

1— коэффициент усиления при разомкнутой ОС, 2— коэффициент усиления при замкнутой ОС, f эдБ = fτ/ К (замкнутой ОС)

Этот спад позволяет судить о том, что семейство усилителей типа 411 относится к классу низкочастотных усилителей; на частоте 50 кГц коэффициент усиления при разомкнутой цепи ОС падает до 100, а частота f ср равна 4 МГц. Обратите внимание, что коэффициент усиления при замкнутой цепи ОС всегда меньше, чем коэффициент усиления при разомкнутой цепи ОС; это означает, что если на основе ОУ типа 411 построить, например, усилитель со 100-кратным усилением, то на частотах около 50 кГц его усиление заметно ослабеет. Более точно мы опишем этот эффект чуть ниже ( разд. 4.25 ), когда будем рассматривать транзисторные схемы с обратной связью, имеющие конечный коэффициент усиления при разомкнутой цепи ОС.

Скорость нарастания.В связи с тем что скорость нарастания ограничена, на частотах выше некоторого граничного значения максимальный размах синусоидального сигнала начинает падать. На рис. 4.32 представлен график для операционного усилителя типа 411 со скоростью нарастания 15 В/мкс.

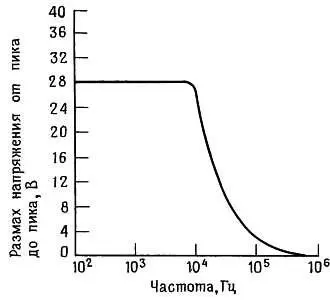

Рис. 4.32. Зависимость размаха выходного напряжения от частоты (LF411). U и= ±15В; Т окр= 25 °C, R н= 10 кОм. Кривая убывает пропорционально 1/ f.

При скорости нарастания s выходная амплитуда ограничена значением A от пика до пика =< s/π fдля синусоидального сигнала, имеющего частоту f ; тем самым объясняется наличие участка спада на графике с наклоном 1/ f . Горизонтальный участок на графике соответствует ограничению размаха выходного напряжения источников питания.

Попутно отметим, что ограничения, связанные со скоростью нарастания ОУ можно использовать на благо, для устранения шумовых импульсов полезного сигнала с помощью так называемой нелинейной низкочастотной фильтрации . Суть метода состоит в следующем: намеренно ограничивая скорость нарастания можно существенно уменьшить острые импульсы, никак не искажая при этом фоновый сигнал.

Выходной ток.В связи с тем, что выходной ток операционного усилителя ограничен, размах выходного напряжения на низкоомных нагрузках также ограничен. На рис. 4.33 представлен график для операционного усилителя типа 411.
