Электровакуумные приборы приобретают особые свойства, если поток термоэлектронов сконцентрировать в виде луча или пучка лучей.

В электронно-лучевых трубках (ЭЛТ) катодный узел, размещаемый в ее горловине, называют электронным прожектором, или пушкой (рис. 11).

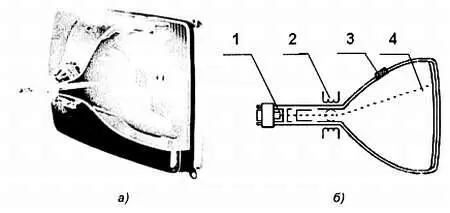

Рис. 11. Электронно-лучевая трубка:

а — кинескоп; б — схема ЭЛТ ( 1— электронная пушка; 2— отклоняющие катушки; 3— анод; 4— электронный луч)

Конструкции прожекторов могут быть достаточно сложными, например пентодными. Далее по ходу луча следует отклоняющая система — электростатическая или электромагнитная (дополнительное внешнее устройство) и приемник электронов — экран. Колбу трубки чаще всего делают из стекла и внутри покрывают слоем графита («аквадага»), от которого выводят контактный электрод. Экран трубки в простейшем случае — это покрытое люминофором ее дно. При попадании электронного пучка на люминофор возбуждается его свечение (электролюминесценция). Светоотдача, время послесвечения и его цвет зависят от свойств люминофора.

Различают осциллографические трубки, используемые для регистрации быстропротекающих электрических процессов, индикаторные — для радиолокации, а также телевизионные кинескопы и передающие трубки, и дисплеи мониторов персональных компьютеров.

В осциллографических трубках для получения изображения к горизонтально отклоняющим пластинам подводится пилообразно изменяющееся напряжение — напряжение развертки, а к вертикально отклоняющим — напряжение исследуемого сигнала (прошедшего через канал усиления).

В зависимости от скорости развертки по горизонтали (измеряемой временем на одно деление шкалы), характеристики сигнала, усилителя и чувствительности отклоняющей системы на экране возникает та или иная картина. В приборах, использующих эти трубки — электронно-лучевых осциллографах (осциллоскопах) — имеются соответствующие регулировки. Для одновременного наблюдения на экране различных сигналов используют многолучевые трубки.

Кинескоп — приемная ЭЛТ, был изобретен в США в 1929 г. В. К. Зворыкиным, эмигрировавшим после революции из России ученым. Он же и там же, в 1932 г., изобрел и первую передающую телевизионную трубку иконоскоп (от греч. eikón — изображение и sкорéо — смотрю, рассматриваю). «Как хорошо, что Зворыкин уехал, и телевиденье там изобрел…», — пел по этому поводу Б. Окуджава.

В кинескопе для получения телевизионного изображения используется растровая развертка, при которой луч прочерчивает горизонтальные строки (строчная развертка) с одновременным их смещением по вертикали (кадровая развертка). Яркость свечения автоматически управляется телевизионным сигналом, подаваемым на катод (модулятор) после его обработки в телевизионном приемнике.

Для получения цветного изображения используют принцип пропорционального смешения цветов. Кинескоп выполняют с трехкомпонентным люминофором (дающим красное, зеленое и синее свечение каждый) и устанавливают три автономно управляемых прожектора. Перед люминофором с внутренней стороны располагают также специальную сетчатую (щелевую) цветоразделительную (теневую) маску, обеспечивающую попадание лучей на соответствующие сегменты люминофора (см. рис. 11, а ).

Дисплеи мониторов ПК часто являются усовершенствованными кинескопами. (При появлении ПК умельцы приспосабливали телевизионные приемники для вывода видеоинформации из компьютера.) В зависимости от типа монитора используют монохромные (черно-белые, черно-зеленые и черно-желтые) дисплеи или цветные дисплеи.

Основным параметром дисплея является размер его экрана по диагонали и размер зерна-триады люминофора, выбираемый шагом отверстий матрицы теневой маски. Существуют мониторы с диагональю от 14 до 21 дюйма и зернистостью от 0,42 до 0,26 мм и тоньше. В прямой зависимости от указанных величин находится экранное разрешение изображения, которое можно получить на мониторе. Эту характеристику принято оценивать полным числом высвечиваемых элементов — точек или пиксел, измеренных по горизонтали и вертикали, например, 800x600, 1024x768 или 1280x1024 пиксел. (Интересно отметить, что масочный дисплей по своей конструкции уже является не аналоговым, а как бы цифровым устройством.) Реальная разрешающая способность будет, конечно, зависеть от полосы пропускания всего видеотракта. Чистота цвета также зависит от намагничивания элементов монитора и кинескопа (в основном, его маски), поэтому в мониторах предусматривают специальные системы размагничивания. Опытный радиолюбитель никогда не поднесет динамические головки к экрану: это все равно, что стукнуть его молотком (далее см. эпиграф данного раздела).

В приемной трубке — иконоскопе используется принцип накопления электрических зарядов для преобразования оптического изображения в телевизионные сигналы. Световой поток от объекта направляется (через оптическую систему) на светочувствительную мишень — слюдяную пластину с мозаикой, состоящей из нескольких миллионов изолированных друг от друга миниатюрных фотокатодов (из зерен серебра, покрытых цезием или окислом цезия), и вызывает на ее поверхности характерное распределение электрических зарядов (потенциальный рельеф). На другую ее сторону нанесен металлический слой, так называемая сигнальная пластина. Каждый фотокатод с этой пластиной образует конденсатор. Электронный луч, обегая мозаику мишени в определенной последовательности, задаваемой характером телевизионной развертки, разряжает каждый конденсатор через резистор (сопротивление нагрузки), подключаемый к усилителю электрических сигналов.

С середины прошлого века иконоскоп был заменен более совершенными передающими телевизионными трубками (супериконоскопом, суперортиконом, видиконом и др.).

С полупроводников фактически началась эра микроэлектроники, которая сейчас оставила далеко позади электронику вакуумную и газоразрядную. Основным «героем» различных полупроводниковых структур является так называемый р-n переход. Здесь: р — от positive , т. е. положительный, область дырочной проводимости, а n — от negative , т. е. отрицательный, область электронной проводимости. Схемотехническое изображение диода (рис. 12, б ), в котором реализован р-n переход, соответствует мнемоническому правилу, согласно которому стрелку тока на схемах показывают во внешней электрической цепи источника от его «плюса» к его «минусу».
