В качестве обкладок в ионисторе используются три типа материалов: активированный уголь, оксиды металлов и проводящие полимеры. Активированный уголь имеет большую объемную пористость, что позволяет достигнуть плотности емкости 10 Ф/см 3и выше. Ионисторы на основе активированного угля называют также двухслойными или DLC-конденсаторами (от англ. Double Layer Capacitor ), поскольку заряд в них хранится в двойном электрическом слое, образующемся вблизи обкладки.

Ионисторы имеют емкости от единиц до нескольких тысяч фарад! Рабочее напряжение ионисторов разных типов составляет от 2,5 до 6,3 В. Энергия, запасенная в ионисторе при прочих равных условиях составляет 1/10 энергии никель-металлгидридной батареи. Батарея заряжается часами, а ионистор — за секунды. Батарея имеет ограниченное число циклов заряд-разряд, а ионистор — практически неограниченное. Конечно, и у ионисторов есть недостатки (напряжение падает при разряде, высок саморазряд и т. д.) и заменить все ХИТ они не могут, но в некоторых случаях они оказываются вне конкуренции или серьезной альтернативой.

В конденсаторах переменной емкости (рис. 5), служащих для настроек радиоприемников на определенную станцию, как правило, используются сдвоенные секциями подвижных (ротор) и неподвижных пластин (статор), разделенных воздухом.

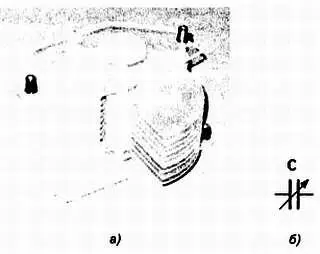

Рис. 5. Конденсаторы переменной емкости:

а- внешний вид; б— УГО и компонент EWB

При повороте ротора на некоторый угол изменяется эффективная площадь (площадь перекрытия пластинами статора пластин ротора) и, следовательно, суммарная емкость системы. Форму пластин ротора выполняют так, чтобы зависимость емкости от угла поворота была прямо пропорциональной для емкости, длины волны или частоты.

В «подстроенных» конденсаторах («подстроечниках») используют два керамических диска, на противоположные стороны которых, путем «вжигания», нанесены тонкие серебряные обкладки в виде секторов (полукругов). Вращение одной обкладки относительно другой приводит к изменению емкости системы.

Еще один вид конденсаторов, так называемые «варикапы», являются разновидностью полупроводниковых диодов и будут рассмотрены вместе с последними. Аналогично поступим и с конденсаторными и электретными микрофонами, а также с пьезопреобразователями. Всему свое время.

Согласно терминологическим словарям, катушка индуктивная — это элемент электрической цепи, предназначенный для использования его индуктивности и выполненный из провода, намотанного на каркас. Хотя наличие каркаса и не обязательно в контуре мощного радиопередатчика или ТВЧ-генератора, катушка, как правило, бескаркасная и выполняется из толстого медного посеребренного (подумайте зачем) провода (шины или трубки). Кроме того, катушка может быть и плоской спиралью, выполненной на печатной плате.

В приведенном выше определении, «катушка индуктивная» или, что то же самое, «катушка индуктивности», или, наконец, «индуктивная катушка» номинирован тип компонента (изделия) через его параметр «индуктивность». Называть изделие его свойством индуктивностью или, наоборот, параметр катушкой плохо и может привести к ошибкам. К сожалению, радиолюбители часто этим грешат: не следуйте подобному примеру.

Основополагающие работы по катушкам индуктивности провел впервые Майкл Фарадей, открывший закон электромагнитной индукции. Фарадей использовал катушки в качестве электромагнитов и называл их соленоидами (от греческих слов, означающих трубка и вид). Практически одновременно с ним закон самоиндукции был открыт Джозефом Генри, по фамилии которого и была впоследствии названа единица индуктивности («генри»).

Электрическими характеристиками катушек индуктивности служат: значение индуктивности, максимальный ток, активное сопротивление провода обмотки. Для контурных катушек также важны: величина добротности, характеризующей потери энергии в катушке, собственная емкость и частотный диапазон использования.

В катушках индуктивности электромагнитная энергия запасается в виде магнитного поля, концентрирующегося внутри катушки. Индуктивность зависит от числа витков и общей геометрии катушки (рис. 6).

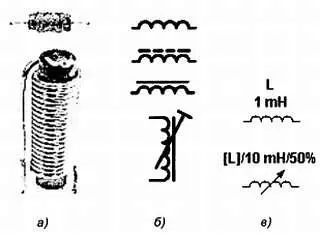

Рис. 6. Катушки индуктивности:

а— внешний вид; б— УГО; в— компоненты EWB

Магнитопровод (называемый в обиходе, в нарушение ГОСТ, сердечником), помещенный внутрь катушки, приводит к увеличению ее индуктивности пропорционально магнитной проницаемости материала, из которого он выполнен.

В подстраиваемых индуктивных катушках предусматривают возможность регулировки той части длины стержня из ферромагнетика, которая вводится внутрь катушки. Катушки индуктивности выполняют как одно-, так и многослойными. При изготовлении катушек индуктивностью от 100 мкГн до 100 мГн для областей низких и средних частот применяют чашечные ферритовые броневые магнитопроводы.

Одной из разновидностей катушек индуктивности является дроссель (от нем. Drossel — сокращать), используемый чаще всего как элемент фильтров выпрямителей. Индуктивности дросселей имеют типичные значения от 0,1 до 1 Гн.

Для устранения влияния внешних полей на работу катушки индуктивности или, напротив, полей их рассеяния на окружающие компоненты, катушки часто помещают в специальные экраны.

Катушки индуктивности могут быть одиночными или секционированными (с отводами). Несколько катушек индуктивности могут быть связаны также электромагнитными полями (взаимоиндукцией), образуя «связанные» контуры. Развитием подобных устройств являются трансформаторы.

Магнитные головки

Так называют небольшие катушки с магнитопроводом (сердечником, точнее — двумя С-образными полусердечниками), имеющим тонкий поперечный зазор, заполняемый твердым немагнитным материалом (например, бериллиевой бронзой). Это один из основных элементов разнообразной аппаратуры для магнитной записи и воспроизведения информации. Магнитное поле рассеяния вблизи зазора, взаимодействуя с движущимся в нем магнитным носителем, используется для записи, воспроизведения или стирания информации.

Магнитная запись была изобретена и впервые осуществлена датским инженером В. Паульсеном в 1898 г. В качестве носителя информации он использовал тонкую стальную проволоку; позже стали применять магнитные ленты и диски (гибкие и жесткие).
