В меморандуме Международного конгресса по биологической физике и биологической космологии, который проходил в 1939 году в Нью-Йорке, отмечалось, что открытия Чижевского имеют для человечества первостепенное практическое значение и развертывают новые горизонты в науках о жизни: «Проф. Чижевский смело перебрасывает мосты между явлениями природы и вскрывает закономерности, мимо которых проходили тысячи естествоиспытателей»… Он «является также выдающимся художником и утонченным поэтом-философом. олицетворяя для нас, живущих в XX веке, монументальную личность да Винчи». Конгресс избрал Чижевского одним из своих почетных председателей и выдвинул его кандидатуру на соискание Нобелевской премии. Однако на конгресс проф. Чижевского не пустили. Вскоре началась война, и Нобелевский комитет надолго прервал свои заседания.

Вся жизнь Чижевского — это жизнь «мученика Науки».

Вершиной творчества Чижевского можно назвать открытие им влияния солнечной активности на динамику исторического процесса. Другое его открытие связано с тем, что наличие электрических зарядов в воздухе — одно из необходимых условий нормального развития высокоорганизованной жизни.

На большом статистическом материале А. Л. Чижевский убедительно показал, что основу «живого» воздуха составляют отрицательно заряженные ионы кислорода, названные им, для различения с заряженными частицами аэрозолей, «легкими аэроионами». В наше время их окрестили «воздушными витаминами».

Чижевским была сконструирована простейшая установка для генерирования подобных ионов, разновидности которой сегодня известны во всем мире как «Люстра Чижевского», а у нас ласково по-свойски ее называют «Чижевкой».

Основу источника ионов составляет электрический генератор высокого напряжения. Положительный полюс выхода этого генератора, согласно Чижевскому, заземляется, а отрицательный — подводится к ряду игольчатых электродов.

При напряженности электрического поля вблизи острий примерно 15 кВ/см в воздухе при нормальных условиях происходит так называемый «темный» разряд, характеризующийся очень малыми силами токов и почти полным отсутствием свечения газа. В процессе газового разряда вблизи острий, имеющих отрицательный потенциал относительно земли, к нейтральным молекулам кислорода присоединяются электроны, образуя отрицательные ионы кислорода («легкие аэроионы Чижевского»). Эти ионы отталкиваются от отрицательно заряженных острий и перемещаются в направлении положительного электрода (элементы заземления), попадая в окружающий воздух. Особенностью правильного режима работы «Люстры Чижевского» является создание необходимой концентрации именно отрицательных аэроинов кислорода, отсутствие образования в электрическом разряде озона и оксидов азота и продуктов «электроэрозии» электродов, а также экранировка от сопутствующих электрических полей в зоне расположения людей.

В качестве генератора высокого напряжения Чижевский, при проведении начальных опытов, использовал импульсный повышающий трансформатор с электрохимическим прерывателем (катушка Румкорфа с сернокислотным прерывателем Венельта). Пузырьки газа при электролизе резко прерывали ток в первичной обмотке, создавая в ней ЭДС самоиндукции, которая увеличивалась во вторичной обмотке, достигая 50…100 кВ. (Подобный принцип создания импульсов высокого напряжения, но только за счет прерывания тока механическими или полупроводниковыми устройствами, используется в системах зажигания автомобилей.) В промышленных установках Чижевский использовал высоковольтные рентгеновские трансформаторы с кенотронными выпрямителями.

Развитие электроники привело к созданию эффективных источников высокого напряжения, которые позволяют использовать открытие Чижевского в быту. Одним из возможных вариантов, на котором удобно изучить их работу, является описываемое ниже устройство.

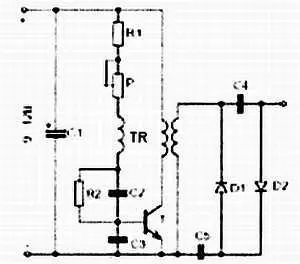

Принципиальная электрическая схема ионизатора показана на рис. 130, а : он состоит из блокинг-генератора и умножителя напряжения.

Рис. 130. Принципиальная электрическая схема ионизатора воздуха Мастер КИТ NS311

Блокинг-генератор выполнен на транзисторе Т и высоковольтном трансформаторе TR. Умножитель напряжения состоит из элементов схемы D1, D2 и С4, С5. Сопротивление R2 служит для ограничения до 200 мкА тока короткого замыкания.

Рассмотрим работу устройства на модели в программе EWB. Наличие в схеме трехобмоточного высоковольтного импульсного трансформатора создает определенные трудности в создании виртуальной модели. Поэтому смоделируем работу устройства поблочно: вначале создадим модель блокинг-генератора, а затем умножителя напряжения.

Модель блокинг-генератора

Модель блокинг-генератора в программе EWBпоказана на рис. 131, а .

В качестве трансформатора TR в этой части модели будем использовать идеальный трансформатор Ideal Transformer из раздела Basic. Свойства трансформатора выберем в соответствии с рекомендациями, которые были даны ранее при описании модели преобразователя постоянного напряжения Мастер КИТ NK131(см. рис. 96). Соответствующие изменения видны на рис. 131, б , где показано окно выбора параметров трансформатора. Остальные Элементывыбираем в соответствии с описанием набора, за исключением транзистора, поскольку в библиотеке программы отсутствует модель типа BD135.

Для наблюдения процесса генерации, схема дополнена двухканальным осциллоскопом. Развернув лицевую панель осциллоскопа и выполнив на ней необходимые предустановки, после включения моделирования, получим характерную картину генерации импульсов (рис. 131, в ). Здесь верхний луч (канал А ) регистрирует импульсы на базе транзистора, а нижний (канал В ) — на его коллекторе. Собственно вот этот характерный вид импульсов и заложен в название генератора: блокинг-генератор — это такой однокаскадный релаксационный генератор, в котором положительная обратная связь входной и выходной цепей обеспечивается импульсным трансформатором. Импульсный трансформатор имеет ненасыщающийся магнитопровод («сердечник»). В катушке Румкорфа и автомобильной бобине — это разомкнутый магнитопровод из магнито-мягкой стальной проволоки, в генераторах строчной и кадровой разверток телевизионных приемников — специальные типы ВЧ-ферритов.

Автоколебательный процесс заряда и разряда конденсаторов в цепи базы транзистора сопровождается периодическим отпиранием транзистора и его переводом в активный режим, что приводит в свою очередь к приращению коллекторного тока до его насыщения. Этот ток за счет трансформаторной связи (при определенной «фазировке» обмоток) в свою очередь приводит к приращению базового тока.
