Процесс переключения транзистора развивается лавинообразно и формирует фронт импульса и его вершину (прямой блокинг-процесс). Затем начинает формироваться срез импульса (обратный блокинг-процесс). Транзистор лавинообразно запирается, и начинается сравнительно длительное восстановление начальных условий.

Рис. 131. Виртуальная модель блокинг-генератора:

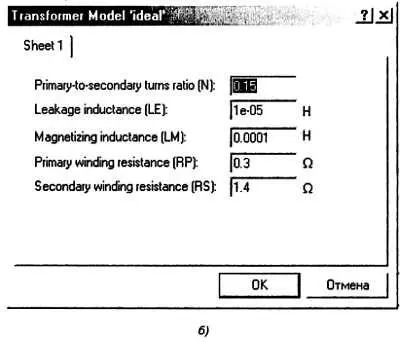

а— схема; б— параметры трансформатора; в— осциллограммы напряжений

Изменяя в виртуальной схеме (рис. 131, а ) параметры RC-цепей (R1, [R], R2, С2 и С3), можно пронаблюдать изменение характеристик генерируемых импульсов на осциллоскопе. Здесь, правда, необходимо отметить, что схемы автогенераторов при моделировании на ПК ведут себя неустойчиво, что связано с линеаризацией исходных нелинейных систем, и зачастую требуют кропотливой настройки как параметров схем, так и режимов моделирования.

Модель удвоителя напряжения

Обратившись теперь к исходной схеме на рис. 130, мы видим, что в ней с обмоткой, включенной в коллекторную цепь, связана еще одна третья (выходная) обмотка. Далее следует диодно-емкостная цепь (D1-C5-D2-C4), играющая роль выпрямителя с удвоением напряжения. Смоделируем эту цепь при произвольных значениях параметров для демонстрации самого принципа удвоения напряжения.

Напряжение на выходной обмотке представим генератором переменного синусоидального напряжения Е2 с действующим значением напряжения 100 В и частотой 50 Гц (см. рис. 132).

Рис. 132. Виртуальная модель удвоителя напряжения

Собрав удвоитель напряжения на элементах D1-C5-D2-C4, подсоединим, соблюдая полярность (жирная черта в рамке вольтметра — минус), дополнительно в цепи три контрольных вольтметра V1-V3.

Включив моделирование, произведем отсчет показаний вольтметров (округляя до целых значений): V1 = -140 В, V2 = -280 В, V3 = -280 В. Эти значения получаются следующим образом. В полупериод, когда потенциал в точке А в схеме на рис. 133 отрицательный, конденсатор С5 заряжается через диод D1 до амплитудного значения напряжения на источнике Е2, которое больше действующего в √2 раз, т. е. V1 = -100·√2 ~= -140 В. В следующем полупериоде, когда потенциал точки А станет положительным откроется диод D2 и аналогично будет заряжаться конденсатор С4, но напряжение на нем, как не трудно видеть равно сумме напряжений на источнике и конденсаторе С5, т. е. V2 = -280 В. В точке В на выходе напряжение, таким образом, составит: V3 = -280 В. В принципе, дополняя эту схему далее еще каскадами с диодами и конденсаторами можно получить дополнительное умножение напряжения.

При практической реализации подобных устройств необходимо обратить внимание на электрическую прочность используемых компонентов (диодов и конденсаторов): их рабочие напряжения должны соответствовать тому, которое получается в соответствующем каскаде умножения. Кроме того, с ростом напряжения и мощности устройств, немаловажными становятся и вопросы электробезопасности. В частности, в отсутствии дополнительных резисторов конденсаторы в умножителях напряжения могут удерживать на себе заряд весьма длительное время после отключения питания.

Внимание! При включенном устройстве напряжение на отдельных его частях превышает 1000 В, поэтому надо строго соблюдать правила электробезопасности, проводить операции по наладке можно только предварительно выключив питание и убедившись, что высоковольтные конденсаторы разряжены.

В рассматриваемом ионизаторе воздуха на основе комплекта Мастер КИТ NK292(рис. 133), при напряжении питания 9…12 В, потребляемый ток составляет 80…150 мА, а выходное напряжение на ионизирующем электроде — (3…7) кВ.

В результате данный ионизатор вырабатывает отрицательно заряженные ионы, которые уничтожают бактерии, находящиеся в воздухе, и способствует ряду физиологических функций организма.

Рис. 133. Общий вид ионизатора воздуха Мастер КИТ NK292

В соответствии с исследованиями проф. Чижевского, воздух, обогащенный отрицательными ионами кислорода, снимает бессонницу, головную боль, уменьшает чувствительность организма к изменению погоды, улучшает концентрацию внимания.

При длительной эксплуатации ионизатора рекомендуется применять сетевой источник питания. Ионизатор рекомендуется поместить в корпус: G027. Можно также воспользоваться другим готовым устройством.

Это полезное устройство (рис. 134) предназначено для комнаты объемом около 60 м 3.

Рис. 134. Генератор ионов Мастер КИТ МК290

В случае больших размеров комнаты, рекомендуется соответственно увеличить число приборов, размещаемых в комнате. Возможно также использование ионизаторов совместно с вентилятором, обеспечивающим хорошее распределение отрицательных ионов кислорода по объему помещения. Прибор смонтирован в ударопрочном пластмассовом корпусе и не требует сборки. Устройство предназначено для длительной работы в течение рабочего дня. Размеры модуля: 110x87x47 мм.

Конечно, описанные источники надо рассматривать как первые шаги в освоении подобной техники, реализующей «Формулу здоровья» проф. Чижевского:

«Кислород воздуха + электроны = здоровье».

Зато последующие шаги будут более осмысленными.
