Сергей Макаренко - Противодействие беспилотным летательным аппаратам

Так один из первых эпизодов боевого применения БПЛА относится к 1982 г., когда Израиль использовал налет БПЛА для вскрытия системы ПВО Сирии, по которой второй волной был нанесен удар с использованием противорадиолокационных ракет и крылатых ракет ВТО, запускаемых с пилотируемых самолетов израильских ВВС. В частности, в составе боевых средств ПВО Сирии находились самоходные ЗРК «Куб» и «Оса-АК». Как сообщается, против сирийских комплексов «Оса-АК», дислоцированных в Южном Ливане, Израиль применял, наряду со средствами РЭП, разнообразные тактические приемы, направленные на снижение боеспособности этого ЗРК, в частности, массовый пуск БПЛА, с прикрепленными уголковыми отражателями, за счет чего достигался эффект имитации ими боевых самолетов, с последующей атакой фронтовой авиации на позиции ЗРК уже израсходовавших свой боекомплект [201].

Из недавних случаев группового применения БПЛА отметим атаку террористами пункта материально-технического обеспечения российского ВМФ в г. Тартусе и авиабазы «Хмеймим» в Сирии в январе 2018 г. [202], атаку в сентябре 2019 г. нефтеперерабатывающих заводов в г. Абкейк и в г. Хурайс в Саудовской Аравии [203], атаку ЗРПК «Панцырь-С1» в военном конфликте в Сирии и Ливии [204], а также атаку ЗРК «Оса» и «Стрела-10» в военном конфликте в Нагорном Карабахе [205].

Рассмотрим условную задачу отражения налёта группы БПЛА на прикрываемый ЗРПК объект. При этом, прикрываемый объект представляет собой участок местности, в центре которой находится ЗРПК. Задачей ЗРПК является поражение всех БПЛА, стремящихся войти в зону ответственности с радиусом 2 км (см. рис. 3.20), для применения своих средств поражения.

Моделирование данной тактической задачи представлено в работе [206], а результаты моделирования — на рис. 3.20.

На удалении 25 км от ЗРПК располагается 10 км зона (светло-зелёное кольцо) из которой одновременно стартует неупорядоченная однородная группа БПЛА. Каждый БПЛА имеет свой номер. Полёт каждого БПЛА осуществляется автономно в секторе 90⁰ и не синхронизируется с другими членами группы. Рассматриваются БПЛА самолётного типа со стартовой массой 10 кг. Дальность обнаружения БПЛА с помощью средств оптико-электронной разведки (ОЭР) и РЛС, входящих в состав ЗРПК, в зависимости от высоты полёта составляет 1,5–2,5 км. Таким образом, наряд воздушных целей составлял 15 единиц, летящих со скоростями от 100 до 300 км/ч на высотах 200–800 м [207].

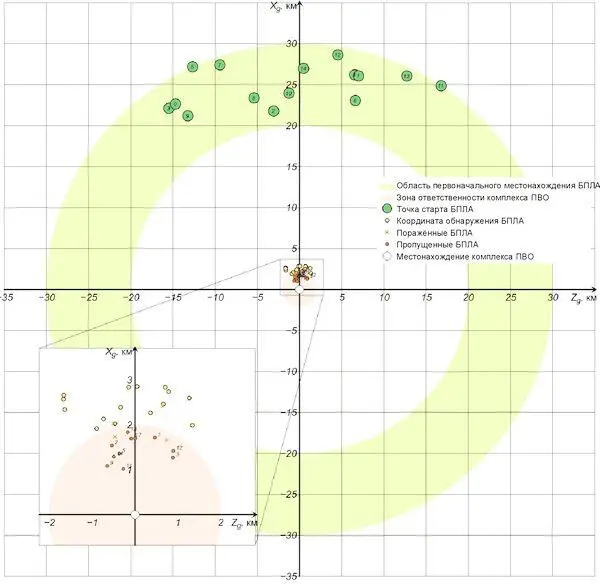

Рис. 3.20. Результаты моделирования налета группы БПЛА на ЗРПК [208]

Среднее значение вероятности поражения одиночной воздушной цели огневыми средствами ЗРПК P пор≈ 0,26. Запас средств поражения ЗРПК составляет 16 единиц: 16 очередей по 100 снарядов или 16 зенитных ракет или их сочетания в разном соотношении. Приоритетность цели p определялось по критерию минимально располагаемого времени t для применения средств поражения ЗРПК [209]:

p = min { t i │ t i = D i cos φ i/ V i cos Θ i cos ψ i + δ i/ ω пов},

где: D i — наклонная дальность до i -го БПЛА; φ i — угол места i -го БПЛА; V i — скорость полёта i -го БПЛА; Θ i — угол наклона траектории движения i -го БПЛА; ψ i — относительный курс полёта i -го БПЛА; δ i — угол рассогласования оси направленности средства поражения ЗРПК и азимута i -го БПЛА; ω пов— угловая скорость поворота оси направленности средства поражения ЗРПК; i — номер БПЛА; p — приоритет воздействия по БПЛА.

Результаты ранжирования БПЛА по критерию приоритетности показаны на рис. 3.21, а на рис. 3.22 — потребные углы доворота осей направленности средств поражения ЗРПК (стволов зенитных пушек или направляющих зенитных ракет) для стрельбы по БПЛА.

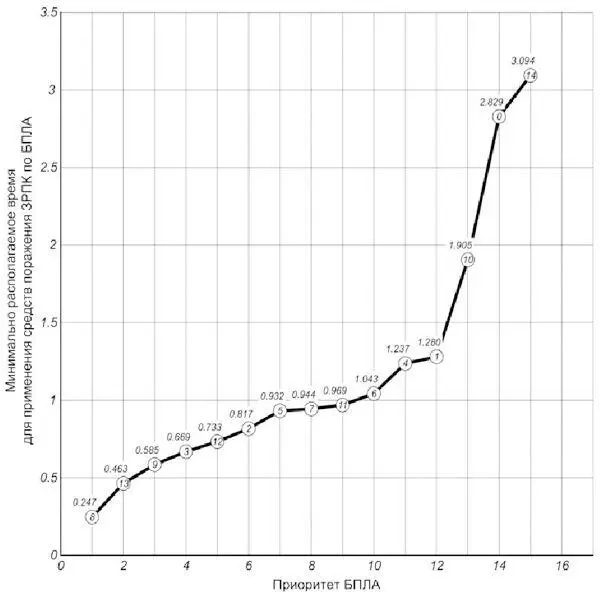

Рис. 3.21. Результаты распределения приоритетности целей в группе БПЛА [210]

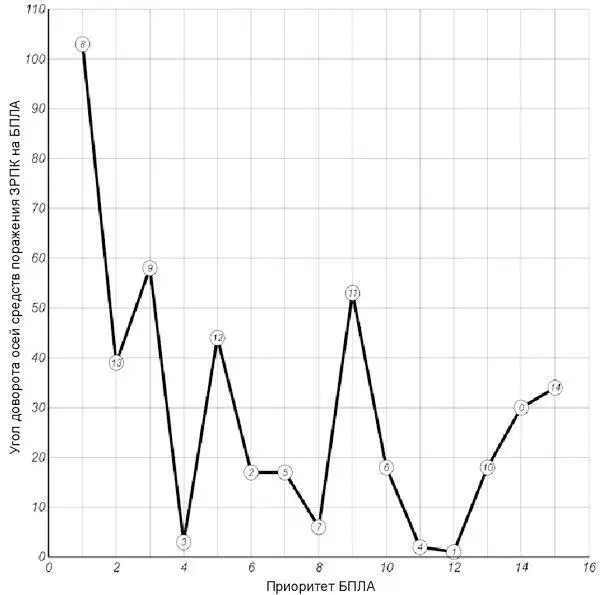

Рис. 3.22. Результаты определения углов доворота осей средств поражения ЗРПК на БПЛА по их приоритетам [211]

Физическое время моделируемого налёта группы БПЛА на прикрываемый объект составило 10 мин.

В результате моделирования можно сделать следующие выводы [212]:

— ЗРПК не обеспечил прикрытие объекта: 10 из 15 БПЛА вошли в зону ответственности ЗРПК и смогли применить свои средства поражения;

— большие углы доворота осей средств поражения ЗРПК на первые 10 БПЛА (рис. 3.22) привели к физической невозможности поражения этих целей;

— ЗРПК израсходовал весь свой боезапас, не выполнив поставленную задачу по прикрытию объекта.

Основной вывод — применение нескольких эшелонов налётов групп малых и относительно дешёвых БПЛА может парализовать любую ПВО [213].

Приведенные результаты, даже с учётом многих допущений, являются достаточно убедительной демонстрацией того, что групповое применение БПЛА уже сегодня является серьёзным фактором для достижения военного превосходства малыми затратами. Дальнейшее развитие технологии группового применения БПЛА существенно усложняет условия функционирования комплексов ПВО и потребует кардинального пересмотра идеологии создания систем ПВО [214].

При этом недостатком системы управления огнем этих ЗРК «Тор-М1/М2» и ЗРПК «Панцирь-С1/С2» является то, что их ракеты требуют управления на всём протяжении полёта, а количество одновременно обстреливаемых целей ограничено 3-мя для ЗРПК «Панцирь-С2» и 4-мя для ЗРК «Тор-М2». При этом одновременно обстреливаемые цели должны находиться в зоне обзора РЛС наведения. В результате невозможна одновременная работа по целям, атакующим с разных направлений, а если учесть, что для поражения опасных или сложных целей могут потребоваться одновременно две ЗУР, то ситуация ещё более ухудшается. Данная проблема носит системный характер и увеличение боекомплекта ЗУР не будет являться выходом из ситуации, т. к. интенсивность работы ЗРК по целям все равно будет ограничена небольшим количеством каналов одновременного наведения ЗУР на цель. При этом, как отмечается в работе [215], это еще не учитываются возможности БПЛА нести аппаратуру РЭП и формировать ложные цели. В этом случае, вероятность поражения БПЛА в группе еще более снизится, а расход боеприпасов ЗРК — существенно возрастет.

Обобщая материалы данного подраздела, можно сделать вывод о том, что современные средства ПВО очень слабо приспособлены к борьбе против БПЛА, особенно малоскоростных и малоразмерных, способных осуществлять активное маневрирование и применяемых группами. Для гарантированного противодействия БПЛА требуются другие, интегральные, походы к решению данной проблемы.
