— частота повторения импульсов: 10 Гц;

— длительность импульса: 200-1000 нс;

— импульсная мощность излучения: 1–5 ГВт;

— энергия в импульсе: 2-10 кДж;

— тип энергоустановки: газотурбинный генератор;

— тип источника ЭМИ: гираторы, виркаторы, черенковский генератор;

— КПД генераторного прибора 36–40 %;

— КПД средства ФП ЭМИ в целом: 20–25 %;

— масса: 6-10 т;

— варианты базирования: автомобиль, бронетранспортер;

— диаметр антенны: 2–5 м;

— дальность действия: в пределах прямой радиовидимости.

Средства ФП ЭМИ одноразового действия:

— используемый диапазон частот: 6-10 ГГц;

— энергия в импульсе: 3–5 ГВт;

— длительность импульса: 150-1500 нc;

— тип источника ЭМИ: взрывомагнитный генератор, резонансный магнетрон, виркатор;

— масса: 500 кг;

— дальность действия: 3–4 км.

Малогабаритные средства ФП ЭМИ:

— используемый диапазон частот: 0,5-100 ГГц;

— энергия в импульсе: 1–5 ГВт;

— длительность импульса: 1-100 нc;

— тип источника ЭМИ: взрывомагнитный генератор, ударно-волновой генератор;

— масса: 40–50 кг;

— дальность действия: 1–2 км.

Вместе с тем, вышеуказанные данные относятся к средствам ФП ЭМИ, так сказать, вообще, без ориентированности этих средств именно на какие-либо определенные объекты поражения. Что касается средств ФП ЭМИ ориентированных на поражение именно БПЛА, то достоверной информации по таким средствам чрезвычайно мало. Вместе с тем, судя по открытым публикациям, работы в направлении создания таких средств ведутся во всех технологически развитых странах, в том числе в США, России и Китае.

Как показано в статьях [372]в США компания Raytheon с 2013 г. ведет разработку комплекса Phaser, задачей которого является функциональное поражение одиночных и групп БПЛА потоком мощных СВЧ-импульсов. Комплекс Phaser передан в опытную эксплуатацию в 2020 г., по итогам которой ожидается принятие решения о начале серийного производства. Phaser выполнен на основе стандартного грузового контейнера, внутри и снаружи которого устанавливаются необходимые системы (рис. 5.1). В том же контейнере организовано рабочее место оператора. Основная часть оборудования размещается внутри контейнера. На его крыше помещено поворотное основание с излучателем, который может складываться для транспортировки. Излучатель комплекса Phaser состоит из антенны и управляемого отражающего зеркала. Первая выполнена в виде прямоугольного полотна, установленного под наклоном. Рабочая поверхность направлена внутрь, в направлении зеркала. Зеркало выполнено в виде диска с приводами наведения в двух плоскостях. Его перемещение относительно излучателя обеспечивает управление направлением СВЧ-луча в двух плоскостях. Грубая наводка осуществляется поворотом всей конструкции. Параметры излучателя, мощность, энергопотребление, параметры луча, дальность эффективного поражения БПЛА и т. д. — в открытой печати отсутствуют. При этом, известно, что излучатель имеет два режима. Первый отличается меньшей мощностью излучения и предназначен для серьезного нарушения работы БПЛА. Второй режим предусматривает кратковременное включение излучателя на большую мощность, с целью функционального поражения БПЛА. Комплекс Phaser получает целеуказание о направлении на БПЛА от внешних источников через существующие средства связи и управления. После этого выполняется расчет данных для наведения излучателя с последующим формированием последовательности СВЧ-импульсов. Собственные средства обнаружения и целеуказания в комплексе пока отсутствуют.

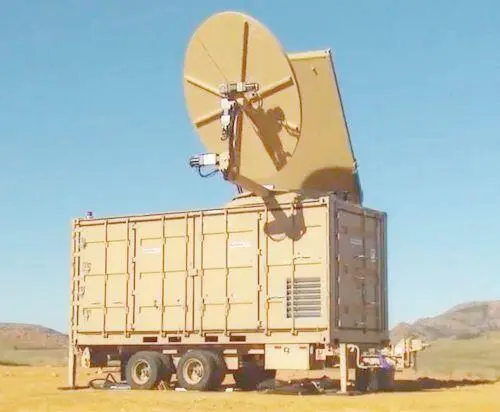

Рис. 5.1. Комплекс Phaser [373]

Основной задачей комплекса Phaser заявляется создание бесполётных зон ПВО, за счет функционального поражения, прежде всего, БПЛА всех классов, а также, по возможности, пилотируемых летательных аппаратов [374].

В 2016 г. компания Raytheon провела заводские испытания, в ходе которых комплекс Phaser успешно поразил 33 БПЛА разных типов, причем некоторые цели выполняли полет парами и тройками. Комплекс показал возможность противодействия БПЛА мощным направленным СВЧ-излучением, а также простоту эксплуатации и низкую стоимость боевого применения. Длительность и интенсивность работы в боевом режиме на излучение фактически зависят только от ресурса имеющейся системы энергоснабжения [375].

В ходе дальнейших доработок компания Raytheon планирует сократить габариты изделия Phaser. Таким образом, в будущем могут появиться компактные и мобильные средства ПВО на основе принципов ФП ЭМИ [376].

В статьях [377]показано, что аналогичные разработки ведутся и в России. Так на выставке ЛИМА-2001 в Малайзии еще в 2001 г. Россия продемонстрировала действующий образец боевого комплекса ФП ЭМИ «Ранец-Э» разработки Московского радиотехнического института РАН (рис. 5.2).

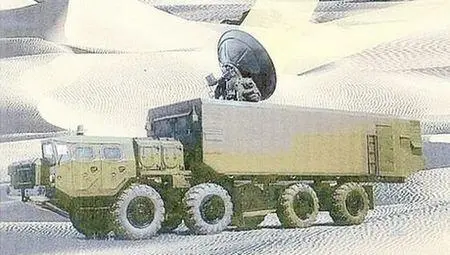

Рис. 5.2. Комплекс Ранец-Э [378]

По заявлению Рособоронэкспорта этот комплекс предназначен для борьбы с малыми БПЛА, а также крылатыми ракетами высокоточного оружия. Комплекс «Ранец-Э» состоит из антенны, высокомощного генератора, подсистемы управления, измерительной установки и источника электропитания. «Ранец-Э» может быть изготовлен в стационарном и мобильном вариантах (масса собственно боевых средств — около 5 т). Мощность излучения — 500 МВт в импульсе длительностью 10–20 нс в X-диапазоне. Комплектация изделия «Ранец-Э» предусматривает возможность использования 2-х антенн (рис. 5.3) [379]:

— с усилением 50 дБи и с шириной главного лепестка ДНА 15–20° — дальность эффективного поражения РЭС 7-14 км, дальность частичного нарушения функционирования РЭС — 22–40 км;

— с усилением 45 дБи и с шириной главного лепестка ДНА 60° — дальность эффективного поражения РЭС до 7 км, дальность частичного нарушения функционирования РЭС — до 23 км.

Эффект функционального поражения достигается путем формирования на поверхности цели напряженности электрического поля, превышающего 1 кВ/м, что вызывает пробои, выводящие из строя РЭС аппарата. Комплекс «Ранец-Э», подобно комплексу Phaser, также получает внешнее целеуказание от РЛС и ПУ сопрягаемых систем ПВО [380].

Помимо разработки стационарных и мобильных комплексов ФП ЭМИ активно разрабатываются и другие средства такого типа поражения. Одним из перспективных вариантов применения средств ФП ЭМИ является создание малогабаритных генераторов мощного СВЧ-импульса, которые доставляются на рубеж гарантированного функционального поражения РЭС (50-100 м от БПЛА) путем встраивания в артиллерийские снаряды или в ЗУР и запуска последних в направлении группы БПЛА. Такие способы применения выстреливаемых средств ФП ЭМИ рассмотрены в работах [381].
