Маркос Санчес - Поистине светлая идея. Эдисон. Электрическое освещение

Принцип так называемого электромотографа Эдисон в дальнейшем будет с успехом использовать в различных областях, однако сначала он применил его именно в телеграфии. В 1874 году самым часто используемым в телеграфах типом реле была модель, разработанная Чарльзом Графтоном Пейджем (1812- 1868), ученым и исследователем электромагнетизма, современником Майкла Фарадея и Джозефа Генри. Несмотря на то что повсеместное распространение этого устройства во всех телеграфных системах сделало его важнейшей деталью телеграфа, права на него долгие годы лежали нетронутыми в патентном бюро, пока адвокаты Гулда не обратили его внимание на данное обстоятельство. Финансист немедленно выкупил патент.

Гулд подал в суд на «Вестерн Юнион» за использование реле Пейджа. В результате Ортон поручил Эдисону найти альтернативу, с помощью которой можно избежать использования этого патента (а значит, и платы за него). Задание получилось не из легких, так как единственным на тот момент известным способом привести в действие рычаг реле считалось использование магнита. Эдисон принялся заново изучать свойства материалов, в результате чего появилось реле с меловым барабаном, которое он назвал «электромотографом».

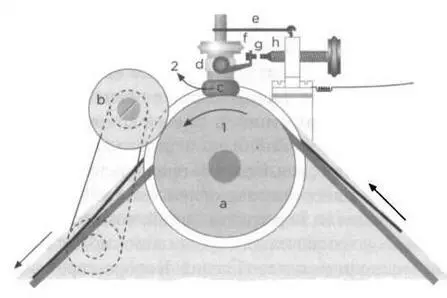

РИС. 10

Еще ранее изобретатель обратил внимание на интересное явление: если кусок металла, подключенный к батарее, натереть влажным мелом и положить на другой металлический предмет, соединенный с другим полюсом батареи, то действие тока значительно снижает силу трения между двумя кусками металла. И наоборот, если изменить полярность тока, то трение возрастает.

Данный принцип Эдисон использовал при разработке реле, работающего без магнита, заменив этот элемент меловым барабаном, который вращался при помощи небольшого электродвигателя и связывал зуммер с металлическим язычком, приделанным над барабаном. Меловое реле представляло собой первый пример использования в электротехнике этого материала. Рисунок 10 показывает разрез электромотографа по вертикали. Меловой барабан (а) движется, продвигая бумажную полоску с помощью ролика (b). Металлическая головка (с) давит на бумагу так, что от трения вибрирует. Чтобы такая вибрация стала возможной, головка удерживается рычагом (d) с натяжным механизмом (е). Когда меловой барабан двигается в направлении, указанном стрелкой 1, трение перемещает головку в направлении стрелки 2. При пропускании электрического тока между а и с трение уменьшается таким образом, что сила натяжного механизма его преодолевает и головка сдвигается назад. Если ток прекращается, с снова смещается в направлении 2. Таким образом, вместе с возрастанием или уменьшением силы трения в зависимости от наличия тока в цепи вибрирующий элемент сдвигается в одну сторону или в другую. Пружина (ƒ) и два контакта (g, h) замыкают контур, поэтому движение вибрирующей головки можно использовать как реле в любой электрической системе. Осознавая, что Эдисон спас его империю от краха, Ортон предложил ему 100 тысяч долларов за патент, с уплатой по 6000 долларов ежегодно в течение 17 лет.

В конце 1874 года скупка долей собственности, прав, а также мелких компаний со стороны крупных телеграфных корпораций вылилась в финальную схватку. Не слишком задумываясь, Эдисон подписал много запутанных договоров и завязал деловые отношения с обеими конкурирующими в области телеграфии фирмами, иногда в беспорядке смешивая изобретения. Конфликт разразился, когда изобретатель заявил о просрочке платежа за квадруплексный телеграф со стороны «Вестерн Юнион», а эта компания, испытывавшая трудности в связи с упадком в делах, не спешила с уплатой, несмотря на то что данная система принесла ей миллионные прибыли. Так, из-за недостатка наличности изобретатель вынужден был отправиться на поклон к Гулду.

За то, чтобы получить половину прав на квадруплексный телеграф, Гулд предложил ему соблазнительные условия: 30 тысяч долларов, акции на сумму 250 тысяч и пост главного инженера-электрика. Хотя при продаже прав положение Эдисона становилось весьма шатким, ему отчаянно не хватало денег. В 1875 году дошедшие до «Вестерн Юнион» слухи о предложении Гулда вызвали в компании панику, и ее акции обвалились до минимальной стоимости. Только на этом, говорят, Гулд заработал в 30 раз больше, чем он заплатил молодому изобретателю.

«Вестерн Юнион» запоздало отреагировала, предложив Эдисону выплатить ему задолженную сумму, но он отказался. Тогда компания подала в суд на Гулда, добиваясь, чтобы тот отказался от прав на квадруплексный телеграф. На процессе Эдисон оказался под перекрестным огнем адвокатов обеих сторон, его объявили беспринципным дельцом и мошенником, способным продать свои права много раз разным контрагентам. В конце концов в проигрыше оказались все, кроме Гулда: Эдисон не получил ничего из оговоренного ранее, все акционеры «Аутоматик» потеряли свои капиталы, а компаньон изобретателя сбежал в Англию с деньгами, которые предназначались для уплаты долгов кредиторам. Эдисон определенно потерпел крах как предприниматель.

Через несколько лет Гулду удалось захватить контроль над телеграфной связью. После смерти Уильяма Ортона в 1881 году «Атлантик энд Пасифик» и «Вестерн Юнион» слились путем обмена акциями. К этому времени Эдисон понял, что прогресса в телеграфном деле ожидать не стоит, так как Гулд вел свои дела вовсе не ради общественного блага — его интересовали только деньги и власть. Вместе с другими пострадавшими он подал против финансиста иск, который ждал своего вердикта 30 лет, и судебное решение последовало уже тогда, когда виновник был давно мертв. Правосудие решило дело в пользу истцов. Эксперт оценил ущерб потерпевших в 1 доллар.

Плачевное состояние финансовых дел Эдисона привело его к решению сконцентрироваться на изобретательстве и ни в каком виде не заниматься более производством. Он выстоял в эти бурные годы, что удалось далеко не всем, и теперь чувствовал все возрастающее желание закрыть данный период своей жизни, уйдя из сферы телеграфной связи. Эдисон начал интересоваться «акустической телеграфией», которой занимались в это время американец Илайша Грей (1835-1901) и шотландец Александр Грэхем Белл (1847-1922). В тот период изобретатель обратил внимание на маленький городок в 20 км от Нью-Йорка. Он назывался Менло-Парк.

В мастерской-лаборатории в Менло-Парке появились на свет самые значительные изобретения Эдисона, начиная с работоспособной модели телефона.

Прямой потомок телеграфа, он стал самым великим изобретением среди простых электрических приборов. Спор о первенстве в создании этого устройства берет свое начало с середины XIX века, и полемика не прекращается по сей день. Патенты Эдисона стали решающими вехами в превращении телефона в инструмент, который изменил коммуникацию во всем мире.
