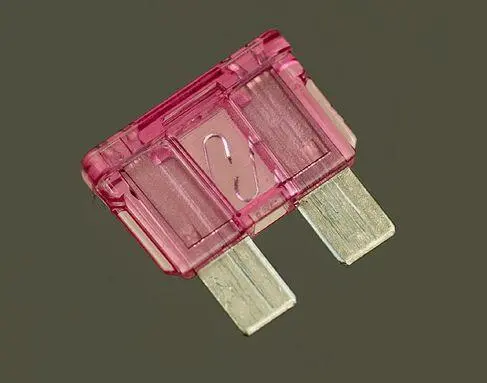

Теперь вам понятно, как работает предохранитель: плавится, чтобы защитить остальную часть схемы. Маленький разрыв внутри предохранителя не позволяет течь слишком большому току.

Поток электричества, который вы получаете от батареи, называется постоянным током. Подобно потоку воды из крана, это постоянное течение в одном направлении.

Поток электричества, который вы получаете из домашней электрической розетки, совсем другой. Полярность на «фазном» контакте розетки меняется с положительной на отрицательную по отношению к «нейтральному» контакту с частотой 60 раз в секунду (во многих странах, включая Европу, 50 раз в секунду). Это переменный ток, который больше похож на пульсирующий поток воды, как при мойке автомобиля.

Переменный ток очень важен для решения таких задач, как, например, повышение напряжения для передачи электричества на дальние расстояния. Он также используется в электродвигателях и в бытовой технике. Внешний вид электрической розетки показан на рис. 1.36. Такие розетки можно встретить в Северной и Южной Америке, Японии и в других странах. Европейские розетки выглядят иначе, но принцип остается тем же.

Гнездо А на рис. 1.39 — это «фазный» или «активный» контакт розетки, подающий напряжение, которое изменяется от положительного к отрицательному по отношению к гнезду В, которое является «нейтральным» контактом. Если в каком-либо устройстве произойдет нарушение изоляции внутреннего силового провода, то такое устройство розетки должно защитить вас при помощи отвода напряжения через гнездо С, т. е. на заземление.

В США розетка, показанная на рис. 1.36, рассчитана на напряжение 110-120 В. Другие разновидности розеток предназначены для более высокого напряжения, но они также имеют активный, нейтральный и заземляющий провода (за исключением трехфазных розеток, которые применяются в основном в промышленности).

В этой книге я буду говорить большей частью о постоянном токе по двум причинам: во-первых, самые простые электрические схемы питаются от источника постоянного тока, и во-вторых, его поведение легче понять.

Замечание

Я не стану постоянно упоминать о том, что мы работаем с постоянным током. Просто считайте, что речь идет о постоянном токе, если не указано иное.

Алессандро Вольта, изображенный на рис. 1.37, родился в Италии в 1745 году, задолго до того как наука разделилась по отраслям знаний. После изучения химии (в 1776 году он открыл метан), он стал профессором физики и проявил интерес к так называемому гальваническому рефлексу, при котором конечность лягушки дергается в ответ на разряд статического электричества.

С помощью стакана, наполненного соленой водой, Вольта продемонстрировал, что в результате химической реакции между двумя электродами (один сделан из меди, а другой из цинка) возникнет стабильный электрический ток. В 1800 году он улучшил свой аппарат, разместив пластины меди и цинка в виде стопки и разделив их смоченным в соленой воде картоном. Этот «Вольтов столб» стал первой электрической батареей в истории Западной цивилизации.

Родившийся в 1775 году во Франции Андре-Мари Ампер (изображен на рис. 1.38) был гением математики, который стал преподавать науку, несмотря на то, что сам обучался в основном самостоятельно в библиотеке отца. Его самая известная работа — созданная в 1820 году теория электромагнетизма, которая объясняет появление магнитного поля при протекании электрического тока. Он также сконструировал первый прибор для измерения потока электричества (теперь известного как гальванометр) и открыл химический элемент фтор.

Батарейка, которую вы привели в негодность коротким замыканием, больше не понадобится вам. Но не стоит выбрасывать ее в мусорное ведро, поскольку она содержит тяжелые металлы, которые не должны попасть в экосистему. В вашем регионе или городе должна быть государственная схема утилизации (например, в штате Калифорния принято, что все батареи должны быть переработаны). Подробности узнавайте в местных нормативных актах.

Сгоревший предохранитель не подлежит дальнейшему использованию, его можно выбросить.

Вторая батарея, которая была защищена предохранителем, должна быть по-прежнему рабочей. Держатель батареи тоже еще пригодится вам.

Теперь пришло время сделать с помощью электричества что-нибудь более полезное. Чтобы достичь этого, поэкспериментируем с компонентами, которые называются резисторами, и со светоизлучающим диодом.

• Батарея 9 В (1 шт.)

• Резисторы: 470 Ом (1 шт.), 1 кОм (1 шт.), 2,2 кОм (1 шт.)

• Стандартный светодиод (1 шт.)

• Тестовые провода с зажимами «крокодил» на концах (3 шт.)

• Мультиметр (1 шт.)

Пришло время познакомиться с самым основным компонентом, который мы будем использовать в электрических схемах: скромным резистором. Как подразумевает его название, он оказывает сопротивление электрическому току. И как вы, наверное, догадались, номинал резистора измеряется в омах.

Если вы приобрели резисторы в отделе уцененных товаров, то надписи на упаковке могут отсутствовать. Не беда, определить их номинал достаточно просто. На самом деле, даже если упаковка четко промаркирована, рекомендую вам проверить эти резисторы, прежде чем мы пойдем дальше, потому что они могут легко перепутаться.
