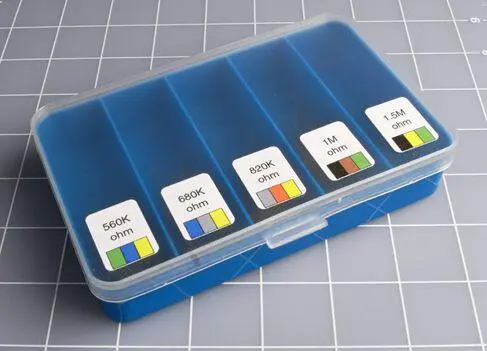

Еще важнее поместить вторую этикетку (не наклеивающуюся) внутри каждого отделения с компонентами. Она подскажет вам номер по каталогу производителя и место приобретения, и таким образом вам будет легче выполнить повторный заказ. Я покупаю много компонентов у поставщика Mouser и когда я открываю маленькие пластиковые пакеты с продукцией, я отрезаю секцию, где нанесена этикетка, и вкладываю ее в соответствующее отделение своего ящика для компонентов, прежде чем переложить их туда. Это позволяет сэкономить время в дальнейшем.

Если бы я был действительно организованным, я завел бы также базу данных на компьютере, содержащую такую информацию, как дата, продавец, тип компонента и количество. Но я не так хорошо организован.

Некоторые предметы настолько необходимы, что они должны находиться на рабочем столе постоянно. Это паяльник (и), держатель с увеличительным стеклом, настольная лампа, макетная плата, разветвитель электропитания и сам источник питания. В качестве настольной я предпочитаю светодиодную лампу по причинам, изложенным в эксперименте 14.

Источник питания для ваших устройств можете выбрать на свое усмотрение. Если вы всерьез намерены заниматься электроникой, целесообразно приобрести лабораторный блок питания, который обеспечивает должным образом сглаженный ток с различными значениями стабилизированного и откалиброванного напряжения. Ваш компактный сетевой адаптер на это не способен, и его выходное напряжение может зависеть от нагрузки. Но, как вы могли убедиться, его достаточно для элементарных экспериментов, а когда вы работаете с логическими микросхемами, вам в любом случае на макетной плате понадобится стабилизатор напряжения на 5 В. Но, в общем-то, я считаю профессиональный источник питания необязательным устройством.

Еще один необязательный прибор — осциллограф. Он в виде графиков показывает электрические колебания, а подключая щупы в различных точках, вы сможете отследить ошибки в схеме. Обладать таким прибором заманчиво, но его стоимость составляет несколько сотен долларов и для наших задач он не нужен. Если вы планируете вплотную заняться аудиосхемами, осциллограф станет необходимым, потому что вам потребуется наблюдать форму генерируемых сигналов.

Вы можете сэкономить на осциллографе, купив устройство, которое подключается к USB-порту вашего компьютера и отображает сигнал на компьютерном мониторе. Я испробовал один такой прибор и не был полностью доволен результатами. Устройство работало, но недостаточно точно и надежно для низкочастотных сигналов. Возможно, мне не повезло, но я решил не испытывать продукцию других производителей.

На поверхности вашего стола или верстака, несомненно, появятся случайные царапины, следы от разрезания и капли расплавленного припоя. Я использую квадратный кусок фанеры толщиной около 1 см и стороной примерно 0,5 м, чтобы защитить основную рабочую область. Его край прижат миниатюрными тисками. Ранее я накрывал фанеру квадратом из проводящего пеноматериала, чтобы уменьшить риск статического разряда на чувствительные компоненты. Однако со временем я понял, что сочетание ковра, стула и обуви в моей мастерской не является источником статического электричества. Этот момент вам необходимо выяснить самостоятельно. Если вы иногда видите крошечные искорки, когда касаетесь металлического предмета, и ощущаете легкий электрический разряд, вам следует предусмотреть способ заземлить себя, а также, возможно, положить на рабочую поверхность антистатический материал (или лист металла).

Во время работы неизбежно будет возникать беспорядок. Маленькие кусочки согнутого провода, лишние винты, крепежные детали и обрезки изоляции накапливаются и могут причинить ущерб. Если металлические детали или фрагменты попадут в разрабатываемое устройство, они могут стать причиной короткого замыкания. Поэтому вам нужен контейнер для мусора.

Рис. 5.6. Рабочее место с металлическим офисным столом

Но он должен располагаться удобно. У меня стоит мусорное ведро, потому что оно достаточно большое, чтобы не промахнуться, когда я что- либо в него бросаю, и чтобы не забыть о его существовании.

И последнее, но самое существенное: компьютер. Теперь, когда все технические паспорта можно найти в онлайн-источниках, все компоненты можно заказать в интернет-магазинах, а многие типовые схемы выкладываются на любительских и образовательных сайтах, я не думаю, что можно работать эффективно без быстрого интернет-доступа. Чтобы не загромождать рабочее пространство, можно поставить системный блок на пол, а монитор прикрепить на стену. Или же предпочесть планшет или недорогой компактный ноутбук, который занимает совсем мало места.

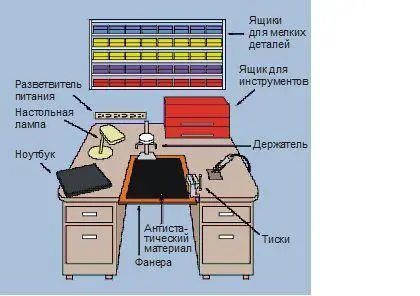

Пример организации рабочего стола со стальной столешницей показан на рис. 5.6. Планировка с более эффективным использованием пространства изображена на рис. 5.7.

Когда меня просят порекомендовать сайт, предлагающий основную информацию на начальном уровне, я советую ресурс Doctronics ( http://www.doctronics.co.uk).

Мне нравится их вариант рисования схем, а также обилие иллюстраций с компоновкой макетных плат, подобных тем, какие делаю я. Они также продают наборы компонентов, если вы готовы оплатить их и дождаться доставки из Великобритании.

Мой следующий любимый сайт также английский: это Electronics Club ( http://electronic-sclub.info). Он не такой исчерпывающий как Doctronics, но очень удобный и доступный для понимания.

Сайт ElectronicsTutorials ( http://www.electron-ics-tutorials.ws) содержит больше теоретических сведений. Там вы найдете гораздо больше информации, чем в моих разделах по теории.

Своеобразная подборка тем, связанных с электроникой, представлена на сайте Дона Ланкастера (Don Lancaster) Guru’s Lair ( http://www.tinaja.com).

Ланкастер написал книгу The TTL Cookbook более чем 30 лет назад, и она открыла мир электроники как минимум двум поколениям любителей и экспериментаторов. Он знает, о чем говорит, и не боится углубляться в такие достаточно сложные области, как написание собственных драйверов для принтера PostScript и создание портов последовательного ввода-вывода. Там вы найдете много интересных идей.
