Чарльз Платт - Электроника для начинающих (2-е издание)

Будьте осторожны при экспериментах с магнитами, т. к. неодим обладает рядом особенностей.

Неодимовые магниты можно сломать. Они хрупкие и могут расколоться при сильном ударе о кусок металла (или о другой магнит). По этой причине производители рекомендуют надевать защитные очки.

Вы можете легко защемить кожу и получить кровоподтек (или хуже). Поскольку по мере приближения магнита к другому предмету сила притяжения увеличивается, в самом конце пути его перемещение становится стремительным и непредсказуемым.

Магниты никогда не «отдыхают». В мире электроники мы склонны полагать, что если что-то выключено, то мы не должны о нем беспокоиться. К магнитам это не относится. Они всегда «ощущают» окружающую среду и когда обнаруживают магнитный объект, они хотят его приблизить, сразу же. Результат может оказаться плачевным, особенно если объект имеет острые края, а ваша рука находится на его пути. Когда вы работаете с магнитом, создайте вокруг него свободное пространство без металлических предметов, а также остерегайтесь магнитных предметов под поверхностью. Например, мой магнит обнаружил стальной винт, вкрученный в нижнюю поверхность кухонной столешницы, и неожиданно устремился к нему. Это трудно воспринимать всерьез, пока такое не случится с вами.

Внимание!

Не забавляйтесь с неодимовыми магнитами. Соблюдайте осторожность.

Также помните о том, что магниты намагничивают другие предметы. Когда магнитное поле проходит через железный или стальной объект, он приобретает некоторые магнитные качества. Если вы носите наручные часы, старайтесь не намагнитить их. Если у вас смартфон, держите его подальше от магнитов. Влиянию магнитных полей подвержен любой компьютер или дисковый накопитель. Магнитную полоску на кредитной карте легко размагнитить. Держите магниты подальше от экрана телевизора и видеомониторов (особенно ЭЛТ). И последнее, но не менее важное: мощные магниты могут влиять на нормальную работу кардиостимуляторов.

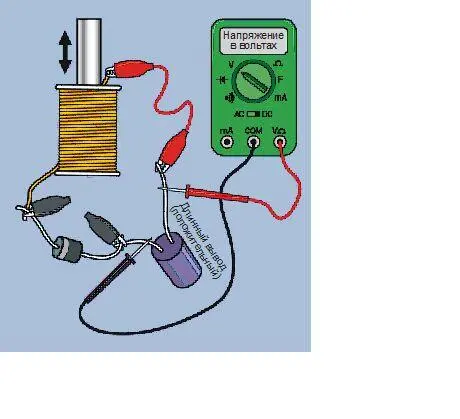

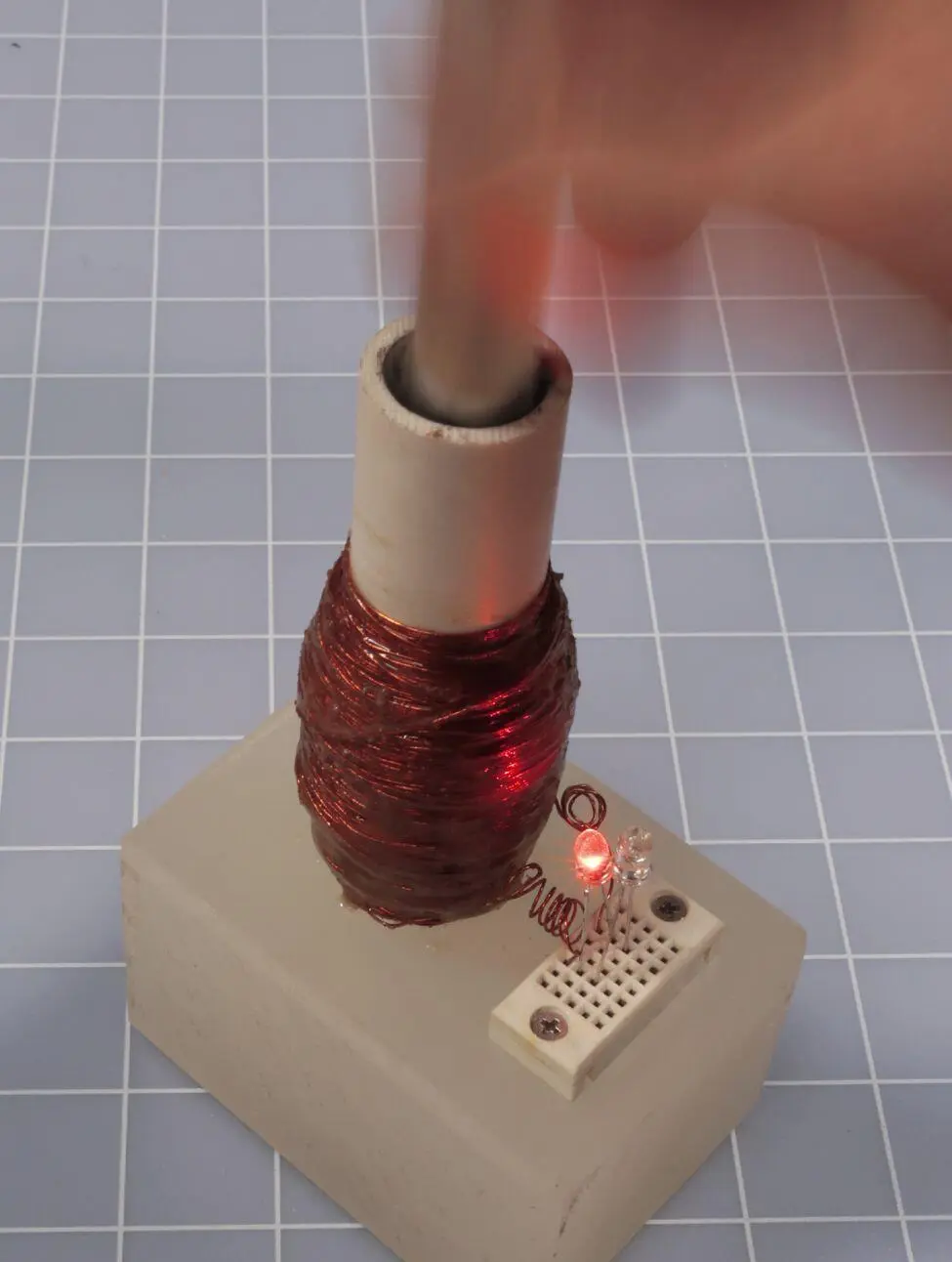

Можно попробовать провести еще один опыт. Отключите светодиод от катушки и подсоедините электролитический конденсатор емкостью 1000 мкФ последовательно с диодом серии 1N4001, как показано на рис. 5.24. К выводам конденсатора подключите мультиметр, измеряющий постоянное напряжение (на этот раз не переменное).

Если ваш мультиметр имеет ручную настройку диапазона, установите его как минимум на 2 В постоянного тока. Убедитесь в том, что положительный (немаркированный) вывод диода присоединен к отрицательной (маркированной) обкладке конденсатора так, чтобы положительное напряжение проходило через конденсатор и затем через диод.

Теперь энергично передвигайте магнит в катушке вверх и вниз. Мультиметр должен показать, что конденсатор накапливает заряд. Когда вы перестаете двигать магнит, показания напряжения станут медленно снижаться, в основном, потому, что конденсатор разряжается через внутреннее сопротивление мультиметра.

Этот эксперимент более важен, чем кажется. Учитывайте то, что когда вы вталкиваете магнит в катушку, он индуцирует ток в одном направлении, а когда вынимаете — в другом. Фактически, вы создаете переменный ток.

Диод позволяет току течь в цепи только в одном направлении. Он блокирует противоположно направленный ток, и таким образом конденсатор накапливает заряд. Если вы сделаете заключение о том, что диоды позволяют преобразовать переменный ток в постоянный, то будете абсолютно правы. Мы говорим, что диод «выпрямляет» переменный ток.

Эксперимент 25 показал, что подача напряжения может порождать магнит. Эксперимент 26 продемонстрировал, что перемещение магнита может генерировать напряжение. Теперь мы готовы применить эти принципы для обнаружения и воспроизведения звука.

Вы видели, что проходящий через обмотку электрический ток может создать магнитную силу, которой достаточно для того, чтобы притянуть небольшой металлический объект. А что если обмотка очень легкая, а объект тяжелый? В таком случае обмотка будет притягиваться к объекту. Этот принцип лежит в основе работы динамика.

Чтобы понять, как работает динамик, нет ничего лучше, чем разобрать его. Возможно, вы предпочитаете не тратить лишние деньги на такой деструктивный, но обучающий процесс — можно тогда найти на распродаже подержанных вещей неработающее аудиооборудование и вынуть из него динамик. Или просто посмотрите на мои фотографии, иллюстрирующие процесс.

• Самый дешевый динамик, диаметром как минимум 5 см (1 шт.)

• Универсальный нож (1 шт.)

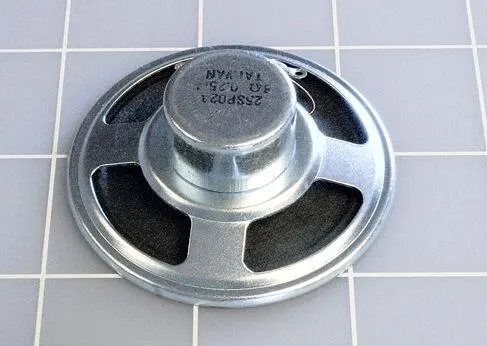

На рис. 5.25 показана задняя сторона небольшого динамика. Магнит находится в герметичном цилиндрическом кожухе.

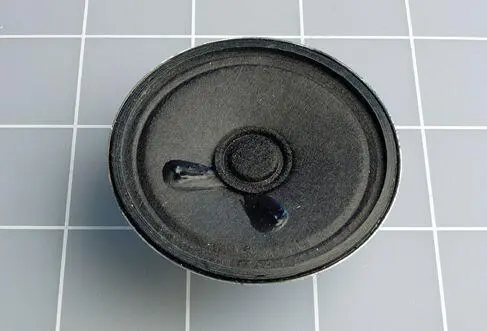

Переверните динамик лицевой стороной вверх, как показано на рис. 5.26. Разрежьте его диффузор по периметру острым универсальным ножом или лезвием X-Acto. Затем выполните разрез вокруг центральной части и удалите получившееся кольцо из черной бумаги.

Динамик без диффузора показан на рис. 5.27. Желтая ткань в центре — это гибкая секция, которая в обычном состоянии позволяет диффузору двигаться внутрь и наружу и не дает возможности отклоняться в стороны.

Сделайте надрез по внешнему краю желтой ткани, и тогда вы сможете вытянуть спрятанный бумажный цилиндр, вокруг которого намотана медная обмотка, как показано на рис. 5.28. На фотографии я для наглядности перевернул ее.

Два конца этой медной обмотки обычно получают питание через гибкие провода от двух выводов на задней стороне динамика. Когда катушка находится внутри канавки, которая видна на магните, она реагирует на колебания напряжения, и в ответ на магнитное поле создает силу, направленную вверх или вниз. Это приводит к вибрации диффузора динамика и создает звуковые волны.
