На рис. 49 приведена схема записи голограммы, которая не требует особых пояснений, а на рис. 50 — схема считывания (воспроизведения) голограммы.

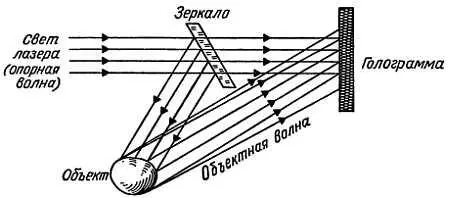

Рис. 49. Схема записи голограммы

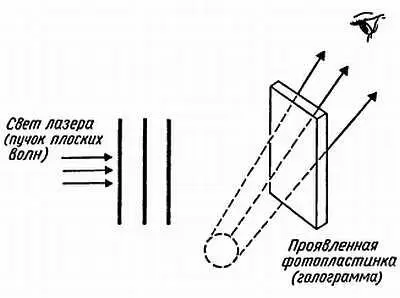

Рис. 50. Схема считывания (воспроизведения) голограммы

При считывании голограммы проявленную фотопластинку освещают тем же лазерным светом от того же источника, который использовали ранее для получения опорной волны, и наблюдатель видит за пластинкой (как за окном) восстановленное изображение предмета (объекта) во всех трех его измерениях.

Таким образом, можно сформулировать ряд важных положений:

1. Процесс голографии является двухступенчатым . На первой стадии голограмму записывают, на второй — считывают. При считывании голограммы воссоздается исходная объектная волна, как если бы сам объект отражал свет.

2. Информация об объекте записывается интегрально : каждая точка видимой поверхности объекта записывается по всей поверхности голограммы, и, следовательно, информацию об объекте можно получить во многих случаях даже от части поверхности голограммы, если по какой-то причине другая часть поверхности безвозвратно испорчена.

3. В отличие от фотографии метод голографии не требует применения линзовых систем.

В последнее время все большее распространение получает так называемая изобразительная голография , сформировавшаяся в самостоятельное направление, под которым понимают весь комплекс научных исследований и технику изготовления голограмм, предназначенных для демонстрации в музейных экспозициях, на выставках, в учебном процессе и в рекламных целях.

ИЗВЕСТЕН ТАКЖЕ ОРИГИНАЛЬНЫЙ МЕТОД ПОЛУЧЕНИЯ ОБЪЕМНЫХ ГОЛОГРАММ, ПРЕДЛОЖЕННЫЙ Ю. Н. ДЕНИСЮКОМ .

Речь идет о методе получения отражательных объемных голограмм, регистрируемых во встречных пучках.

Этот метод был предложен Денисюком в 1958 г. в его кандидатской диссертации и осуществлен в первой голограмме (1962), в которой интеренференционная картина была записана не только по поверхности, но и в глубине фотослоя и, согласно своему названию («голо» — полная, «грамма» — запись), отражала все стороны зафиксированной им картины, в том числе и объемность.

Схема установки, используемой для получения голограмм большого размера (до 1–2 м 2) по методу Денисюка, приведена на рис. 51.

Рис. 51. Установка для записи голограмм по методу Ю. Н. Денисюка

Луч света от лазера 1 с помощью зеркала 2 и расширяющего пучок объектива 3 освещает фотопластинку 4 и расположенный за ней предмет 5 . Падающий на пластинку свет является опорным пучком, а рассеянный предметом — объектным.

Обычно схему собирают на каменных или металлических плитах 6 с пневматическими амортизаторами 7 и на массивном основании 8 (для создания нечувствительности к вибрациям, оказывающим в этой схеме губительное действие на качество голограммы).

Изображение восстанавливают в свете, длина волны которого совпадает с излучением лазера, создающего опорную волну.

МОЖНО ЛИ С ПОМОЩЬЮ ГОЛОГРАММ ПОЛУЧАТЬ ЦВЕТНЫЕ ИЗОБРАЖЕНИЯ?

Если голограмму освещать последовательно различными волнами видимого диапазона волн, то наблюдаемые изображения каждый раз будут окрашены в разные цвета.

Цветное изображение предмета можно получить, если при изготовлении голограммы использовать три монохроматических лазера, соответствующих разным длинам волн (например, красным, желтым и синим). В этом случае запись может производиться на обычную эмульсию, а при считывании цветного изображения предмета освещение голограммы (по внешнему виду не отличающейся от черно-белой) должно производиться тремя опорными волнами, соответствующими указанным цветам лазеров.

Пока, правда, в изобразительной голографии, предпочтение все же отдается нелазерным источникам света, так как здесь имеется в виду не только доступность и низкая стоимость таких источников (что в общем-то немаловажно), но и то, что в этом случае не наблюдается эффект зернистости изображения, присущий лазерному излучению.

МОЖНО ЛИ С ПОМОЩЬЮ ГОЛОГРАММ ПОЛУЧИТЬ ДВИЖУЩЕЕСЯ ИЗОБРАЖЕНИЕ — КИНО?

Перспективным направлением в развитии голографии является не только получение с помощью объемных голограмм многоцветных изображений, но и создание истинно объемного кино (пока для систем индивидуального пользования, самолетных тренажеров для слепой посадки и т. п.).

Первая экспериментальная демонстрация систем голографического кинематографа была в СССР осуществлена в 1976 г.

На экране размером 0,6х0,8 м демонстрировался в течение 2 мин фильм, записанный на пленке шириной 70 мм.

Возможно, не в таком уж далеком будущем будут созданы ателье, где можно будет заказать объемный цветной и высокохудожественный свой портрет.

Важность применения лазеров в голографии определяется тем, что голограммы в принципе обеспечивают возможность создания систем памяти с огромной плотностью информации в единичном объеме.

РАССКАЖИТЕ О ДРУГИХ ПРИМЕНЕНИЯХ ЛАЗЕРОВ.

Очень перспективно применение лазеров для решения радиотехнических задач — в системах связи, локации и т. д. Широко используют лазеры в системах межспутниковой связи. Замена земных ретрансляторов на лазерные, развитие лазерной локации Луны и планет — непременное условие современных земных и космических проблем.

Возможность получать с помощью лазеров световые пучки мощностью до 10 6—10 10МВт/см 2при фокусировке излучения в пятно диаметром ~ 10—100 мкм (0,01–10 мм) делает лазер мощным средством обработки оптически непрозрачных материалов, недоступных для обработки обычными методами.

ЛАЗЕР МОЖЕТ ОБРАБАТЫВАТЬ МАТЕРИАЛЫ?

В современном промышленном производстве лазер-труженик успешно сверлит и режет металлы, сверлит отверстия в алмазах с точностью до 0,01 %, сваривает металлы, осуществляет их плавление (без существенного испарения), выполняет много других работ, требующих большой точности (например, операции при изготовлении пленочных микросхем).

А ВЕДЬ ЛАЗЕР ЕЩЕ И ЛЕКАРЬ?

Существенно новые возможности открыл лазер в медицине.

Остросфокусированный луч лазера является идеальным скальпелем и одновременно прекращает кровотечение. Уже сделаны десятки тысяч операций внутренних органов, глаза; лазер лечит болезни, ранее не поддававшиеся лечению.
