В окончательном виде на 2П24 были размещены две боеготовые ракеты 3М8, которые транспортировались и могли стартовать к цели под углом от 10 до 60° к горизонту по команде СНР. Благодаря наличию эффективной звукоизоляции старт ракеты мог выполняться при нахождении расчета из трех человек внутри машины.

Артиллерийская часть 2П24 была выполнена в виде опорной балки со стрелой шарнирно закрепленной в ее хвостовой части и поднимаемой двумя гидроцилиндрами, а также боковыми кронштейнами с опорами для размещения двух ЗУР. При старте ракеты передняя опора освобождала ей путь для прохождения нижнего стабилизатора ракеты.

На марше ракеты удерживались дополнительными опорами, закрепленными на стреле. В то же время, поскольку высота ПУ с ракетами в походном положении превышала 4 м, при прохождении под путепроводами верхнюю консоль стабилизатора ракеты требовалось снимать.

Масса 2П24 с ракетами составляла 28,5 т, при этом ее дизельный двигатель В-54 (модификация двигателя А-105В) мощностью 400 л .с. обеспечивал максимальную скорость движения по шоссе до 60-65 км/ч.

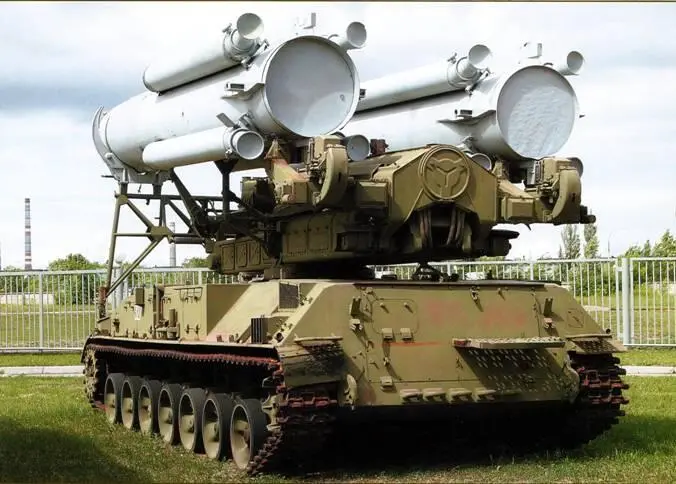

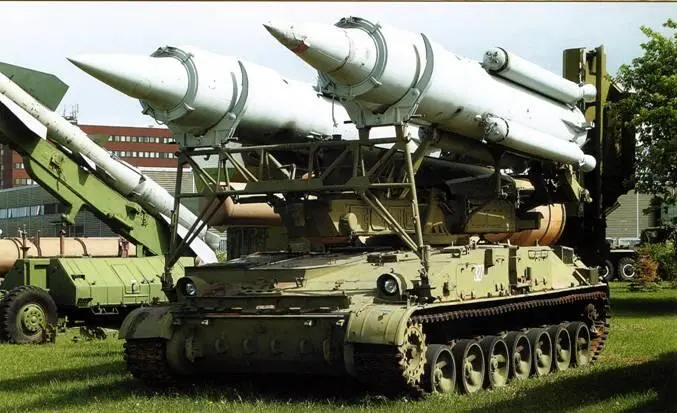

Фото Д. Пичугина.

Продолжение следует

ФОТОАРХИВ

По материалам РГВА подготовили к печати А. Кириндас и М. Павлов

В начале 1930-х гг. для доставки боеприпасов в условиях обстрела противником разрабатывались образцы танков и танкеток снабжения. Первый проект танка снабжения был выполнен на базе легкого МС-1. Машина предназначалась для обеспечения боевых действий самоходных артиллерийских установок, разрабатывавшихся на базе танков МС-1 и Т-19. От серийного танка она отличалась отсутствием орудийной башни и измененной конфигурацией корпуса. Вместо топливных баков, перенесенных внутрь корпуса, и надгусеничных ниш были установлены два бронированных контейнера с открывающимися дверцами. В контейнерах могли перевозиться 50 артвыстрелов калибра 76,2 мм, уложенных в десяти ящиках, 192 выстрела (16 лотков) калибра 45 мм или эквивалентное по массе количество цинковых коробок с 7,62-мм патронами. Проект одобрили в ГАУ, однако в металле он реализован не был.

В 1932-1933 гг. на базе Т-27 в НАТИ под руководством Н.И. Коротоножко проектировалась танкетка снабжения для подвоза боеприпасов на позиции в зоне действия огня противника (40 патронных ящиков массой 880 кг и 24 снаряженных пулеметных диска). Танкетка снабжения отличалась от базовой машины наличием саморазгружающего механизма и измененной конструкцией боковых карманов корпуса. Перевозимый боекомплект должен был разгружаться в течение 10-15 с. Проектная масса машины составляла 3,5 т.

В основу конструкции саморазгружающего приспособления был положен принцип рольгангов. Включение механизма разгрузки осуществлялось с места механика-водителя. Изготовление опытного образца планировалось в НАТИ к 1 марта 1933 г.

Развитием проекта НАТИ стала танкетка снабжения ЗР, или «зарядный ящик», поступившая на государственные испытания в 1934 г. Как и в проекте, танкетка снабжения имела два отделения для укладки боеприпасов, но на 32 патронных ящика массой 680 кг.

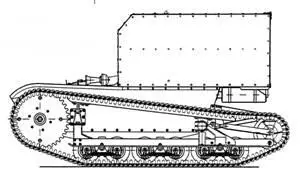

Танкетка снабжения на базе Т-27 (проект).

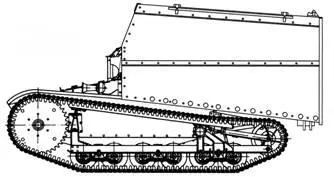

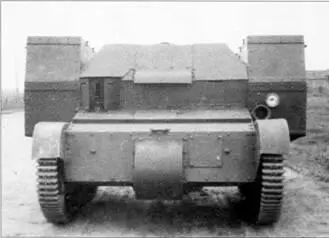

Танкетка снабжения ЗР на базе Т-27.

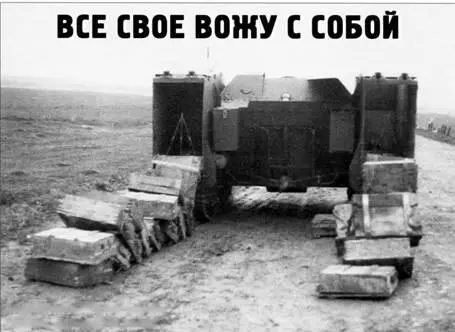

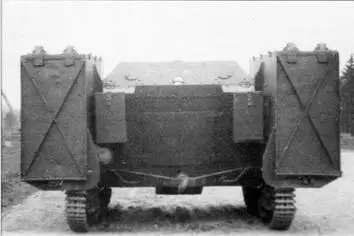

Танкетка снабжения ЗР на государственных испытаниях. 1934 г.

Боеприпасы размещались в двух отделениях, расположенных по бокам танкетки. Патронные ящики через задние дверцы укладывались ручным способом на ролики, находящиеся в нижней части каждого отделения.

Для выгрузки ящиков с патронами служил механизм, приводящийся в действие механиком-водителем. Внутри каждого отделения ящики с патронами могли перекатываться по роликам, оси которых крепились в нижней части отделения на неравном расстоянии друг от друга. На приводной шкив наматывался трос, который огибал два направляющих ролика. Верхняя ветвь троса крепилась на движке, который мог передвигаться внутри ящика на роликах. Вращением рукоятки через ряд шестерен движение передавалось на шкив с тросом. Шкив наматывал на себя нижнюю ветвь троса, а движок передвигался внутрь отделения, выталкивая ящики с патронами из каждого отделения.

Внутренний размер отделения для укладки боеприпасов составлял: длина – 1750 мм; ширина – 442 мм; высота – 910 мм. Вес зарядного ящика в походном положении – 3760 кг.

Испытания зарядного ящика на НИАБТП провели начальник НИАБТ полигона Штагин, начальник испытательного отдела Коробков и начальник 1-й станции Сивков.

В ходе испытаний предполагалось определить время, необходимое для полной разгрузки и выгрузки боеприпасов из зарядного ящика, усилия на рукоятке маховика механизма выгрузки, надежность и удобство механизма выгрузки и влияние увеличенного веса зарядного ящика на работу ходовой части по сравнению с базовой танкеткой Т-27.

На ручную загрузку двух отделений одним человеком ушло 7 мин. Разгрузка обоих отделений занимала примерно минуту. На выгрузку из одного (левого или правого) отделения уходило 35-40 с. Усилие на рукоятке маховичка при разгрузке в движении из обоих отделений составляло 60-65 кг, а на холостом ходу – 20-25 кг. Для выгрузки в движении из одного отделения на рукоятке маховичка было необходимо усилие в 30-32 кг, а на холостом ходу- в 10-12 кг.

В то же время выяснилось, что конструкция движка не обеспечивала правильной работы механизма выгрузки. При выгрузке ящиков с патронами часто наблюдался перекос движка в своих направляющих. Одновременно произвести выгрузку ящиков с патронами из двух (правого и левого) отделений не всегда представлялось возможным. При поочередной разгрузке ящиков с патронами правого или левого отделений механизм выгрузки работал более надежно.

Выявилось также, что при разгрузке ящики с патронами разбивались, падая на землю, поэтому испытатели рекомендовали откидывать задние дверцы книзу, чтобы они образовывали спуск к земле. Кроме того, при транспортировке крышки отделений открывались, и ящики с патронами выпадали.
