Рама и скользящий рабочий орган соединялись между собой общей осью.

Одновременно был спроектирован и изготовлен скользящий безрамный колейный трал СКТ-2, включавший две секции рабочих органов. Секция состояла из трех рабочих органов, каждый из которых был непосредственно соединен с танком с помощью оси и кронштейнов.

Трал СКТ-2 отличался хорошими копирующими свойствами. Но, как и прежде, взрывоустойчивость рабочих органов оставалась низкой.

В 1955 г. в результате модернизации СКТ-1 был разработан узкоколейный скользящий трал с двумя рабочими органами. Снижение веса повысило маневренные качества танка с тралом. Хотя усовершенствованный трал продемонстрировал хорошие тралящие качества, взрывоустойчивость рамы осталась недостаточной.

В результате дальнейшее развитие скользящих противоминных тралов было прекращено из-за принципиальной невозможности увеличения их взрывоустойчивости.

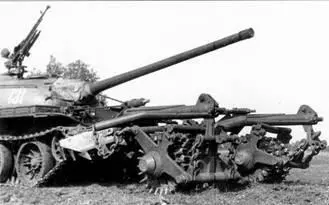

Опытный образец минного трала МТ («изделие 121») конструкции СКБ-200, установленный на танке Т-54.

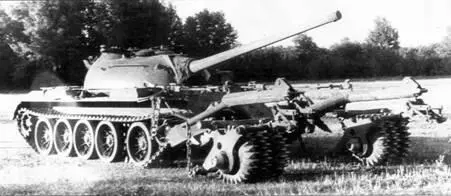

Опытный образец минного трала МТ («изделие 417») конструкции КБ завода №75, установленный на танке Т-54.

Справа: танк Т-54 с опытным образцом минного трала МТ конструкции КБ завода №75.

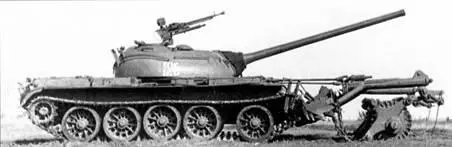

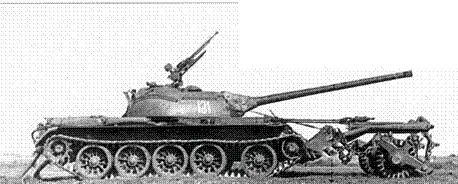

Танк Т-54 с опытным образцом минного трала МТ конструкции СКБ-200.

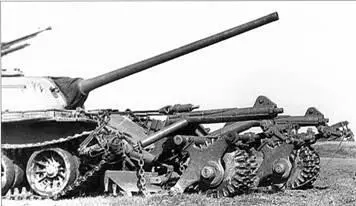

Катковые и ножевые секции минных тралов МТ конструкции СКБ-200 (вверху) и КБ завода №75.

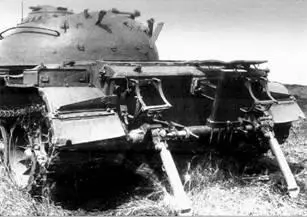

Трассировщик ТС-55 и прибор ПС опытного образца трала МТ конструкции КБ завода №75.

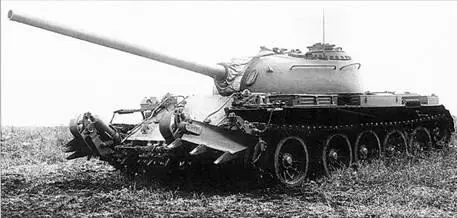

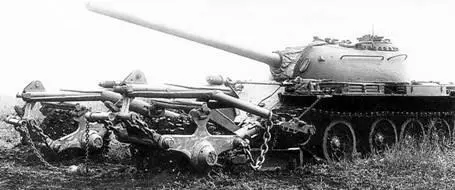

Контрольные испытания минного трала МТ разработки СКБ-200 на танке Т-54 (катковые и ножевые секции в боевом положении).

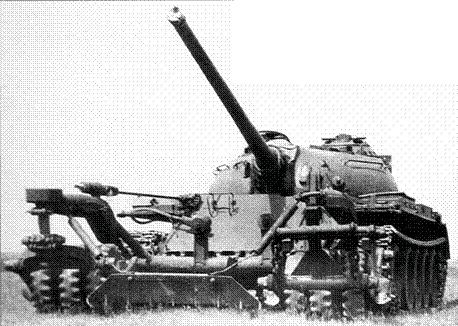

Контрольные испытания минного трала МТ разработки СКБ-200 на танке Т-54 (ножевые секции в транспортном положении). 1961 г.

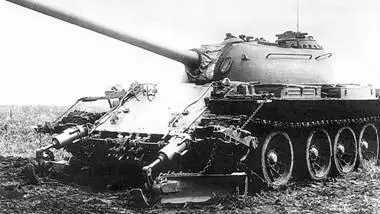

Контрольные испытания минного трала МТ разработки СКБ-200 на танке Т-54 (ножевые секции в боевом положении).

Трассировщик ТС-55М и прибор ПС минного трала МТ конструкции СКБ-200.

К 1955 г. после многочисленных исследований и испытаний была выработана единая технология создания не только противоминных тралов, но и в целом средств преодоления МВЗ. Она включала разработку проектов ТТЗ, проведение НИОКР НИИ и КБ промышленности с изготовлением опытных образцов, проведение государственных испытаний, организацию серийного производства, оказание помощи войскам в освоении новой техники. В этот же период времени были внесены изменения в терминологию, и «противоминные тралы» стали называться «минными тралами».

В 1958 г. КБ-6 завода №75 Харьковского совнархоза разработало комбинированный катково-ножевой трал под заводским индексом «изделие 417», а СКБ-200 – «изделие 121». Оба образца проходили под единым наименованием «изделие МТ».

Отличительной особенностью данных тралов стали:

– применение трех тралящих катков в секции;

– жесткая посадка двух крайних катков на валу;

– применение ножевых секций;

– введение механизма аварийной отцепки трала.

В дальнейшем эти конструктивные особенности стали неотъемлемой частью всех вновь разрабатываемых тралов.

В 1960 г. во исполнение директивы Главнокомандующего Сухопутными войсками государственная комиссия провела полигонно-войсковые испытания опытных образцов минных тралов конструкции КБ завода №75 и СКБ-200.

В результате к принятию на вооружение был рекомендован трал конструкции СКБ-200. В 1961 г. осуществили доработку трала и провели его контрольные испытания. По итогам контрольных испытаний трал под индексом КМТ-5 был принят на снабжение Советской армии приказом МО СССР №235 от 12.09.1962 г.

Тем же приказом на снабжение приняли индивидуальный ножевой минный трал КМТ-4 («изделие 202»).

В дальнейшем (в 1958-1960 гг.) в СКБ-200 предприняли попытку создания полноценного минного тральщика с ширококолейным минным тралом МИТ («изделие 100»).

Продолжение следует

М. В. Павлов, кандидат технических наук, старший научный сотрудник И. В. Павлов, ведущий конструктор

Продолжение.

Начало см. в «ТиВ» №5-9,11,12/2008 г., №1-5,7-11/2009 г., № 1-12/2010 г. №1-12/2011 г., №1-3/2012 г.

В состав гусеничного движителя (применительно к одному борту) танка «Объект 430» входили: шесть опорных катков с двухскатными стальными ободами диаметром 550 мм и три односкатных поддерживающих катка диаметром 250 мм, имевшие внутреннюю амортизацию; цельнометаллические литые ведущее колесо и двухскатное направляющее колесо диаметром 500 мм с механизмом натяжения гусеницы, а также мелкозвенчатая гусеница.

В период испытаний на танках устанавливались опорные катки как с литыми прижимными наружными дисками из стали (с ребрами жесткости), так и облегченные опорные катки с прижимными дисками из титанового сплава (без ребер жесткости).

Ведущее колесо, выполненное за одно целое с зубчатыми венцами, изготавливалось из высокопрочной стали. Венцы ведущего колеса имели прямолинейный профиль зацепления, увеличенную до 40 мм ширину зуба и наплавку твердым сплавом рабочих поверхностей профиля.
