Следующим типом разведчика стал "Спитфайр" PR X. Его выпустили небольшой серией — 16 самолетов. Он представлял собой истребитель — "семерку" без вооружения и с баками в крыле по образцу PR IV; ему же соответствовало фотооборудование. Эти самолеты поступили в две эскадрильи королевских ВВС (541-ю и 542-ю) в мае 1944 г. Неудачная конструкция гермокабины сильно усложнила эксплуатацию и ограничила обзор, столь важный для разведчика. Поэтому уже в сентябре 1945 г. "Спитфайр" PR X сняли с вооружения.

Spitfire PR Type A (N3071)

Spitfire PR Type В

Spitfire PR Type С (PR.III) поздних серий

Spitfire PR Type D (PR.IV) (Supermarine Type 353) с установкой фотоаппаратов по схеме "X"

Spitfire PR. IV trop с установкой фотоаппаратов по схеме "Y"

Spitfire PR. IV trop с установкой фотоаппаратов по схеме "W"

. Spitfire PR Type F (PR. VI)

Spitfire PR Type G (PR.VII)

Spitfire PR Type H (PR.XIII) (Supermarine Type 367)

Spitfire PR.IX (Supermarine Type 374)

Spitfire PR.X (Supermarine Type 387)

Spitfire PR.XI) (Supermarine Type 370)

первых серий

поздних серий

Преемницей массовой "четверки" стала модификация PR XI, сделанная на базе "Спитфайра" IX. Ее производство наладили в ноябре 1942 г., и вскоре эти машины вытеснили "четверки". PR XI тоже не имел оружия, поскольку переднюю кромку крыла занимали баки. Увеличенный маслобак заставил выпучить нижнюю часть капота. Первые 15 машин с моторами "Мерлин" 61 переделали из истребителей в мастерских в Бенсоне, далее же доработка осуществлялась прямо на заводе "Супермарин", и в зависимости от базовой серии истребителей использовались двигатели типов 61, 63 или 63А. Последние 211 разведчиков (всего выпустили 471 экземпляр) оснастили моторами "Мерлин" 70, хвостовое колесо у них убиралось, а вертикальное оперение было уширено. "Спитфайр" PR XI имел фюзеляж с т. н. "универсальным" размещением фотокамер, при котором предусматривались четыре варианта комплектации, в том числе с перспективными фотоаппаратами в блистерах под крылом. Такие машины действовали на индо-бирманской границе. Производство PR XI прекратили в 1944 г.

"Спитфайр" PR XIII по своей концепции был ближе всего к "типу G". Он являлся низковысотным разведчиком с вооружением из четырех пулеметов. PR XIII не строились на заводах, а переделывались из истребителей модификаций IIA, VA, VB и разведчиков PR VII. Первый из них был готов в марте 1943 г. Всего таким образом возникло 26 PR XIII. На них ставили моторы "Мерлин" 32 с четырехлопастными винтами. Такие самолеты имелись в четырех эскадрильях британских ВВС (4-й, 400-й, 541-й и 542-й). Их использовали, в частности, для разведки укреплений немцев на побережье Нормандии. Дюжину машин передали морской авиации, но летали они с берега. После войны три PR XI продали в Норвегию и один — в Аргентину, причем последний перегонялся до места назначения своим ходом; его дальности хватило, чтобы пересечь Атлантику.

Внедрение мотора "Гриффон" вызвало к жизни модификацию PR XIX — последний "Спитфайр"-разведчик. Эти самолеты стали поступать в части в июне 1944 г. Основой для этой модели послужил истребитель типа XIV, скомбинированный с крылом от PR XI. Как обычно, вооружение заменяли дополнительные бензобаки. Имея практический потолок 12 800 м (по другим данным — 13 100 м), и скорость 735 км/ч, PR XIX имел неплохие шансы уйти даже от реактивных истребителей немцев. За счет запаса топлива во внутренних и подвесных баках (последних предусматривалось четыре типа) этот самолет в крейсерском режиме мог пролететь 2500 км (однако, по сравнению с PR XI, дальность упала — "прожорливый" "Гриффон" потреблял существенно больше топлива).

В фюзеляже PR XIX могли устанавливаться три фотокамеры — две плановых и одна перспективная (обычно ставили только две), причем в ассортимент вошли и новейшие аппараты типа F.52 с фокусным расстоянием 91,5 см.

Первый опытный PR XIX испытали в апреле 1944 г. Не выявив никаких существенных недостатков, эту машину в мае передали 542-й эскадрилье. С июня ее стали использовать в боевых полетах. Однако, внедрение PR XIX в серию задержалось, и в части они стали массово поступать только с апреля 1945 г. К осени новые самолеты уже серьезно потеснили "одиннадцатые", но повоевать им почти не пришлось.

Первые 25 разведчиков имели моторы "Гриффон" 65 и негерметичные кабины, затем внедрили гермокабину, двигатель "Гриффон" 66 и немного уменьшили запас горючего, сократив с четырех до двух число крыльевых баков. Всего построили 225 PR XIX. После войны их продавали Швеции и Индии. "Девятнадцатые" еще немного повоевали в разных местах земного шара, но уже после завершения Второй мировой.

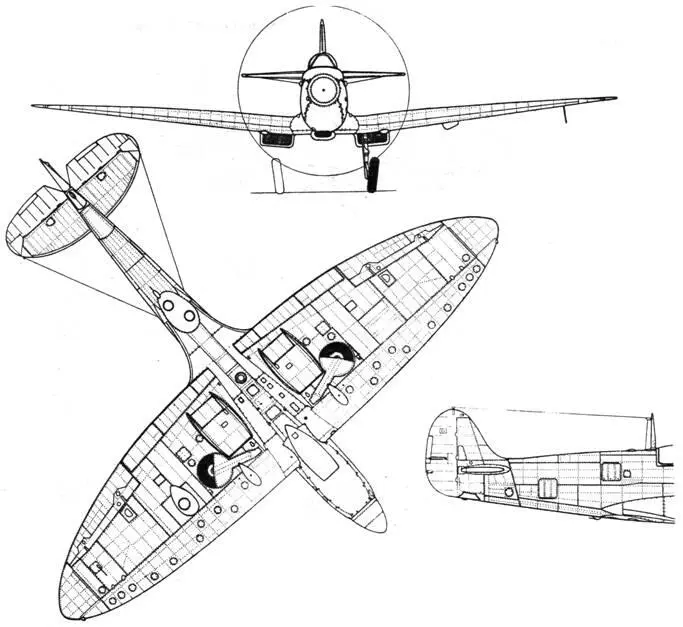

Вид на PR. XI снизу. В задней части фюзеляжа видны иллюминаторы фотокамер

"Спитфайр" XI ВВС армии США

Разведчик "Спитфайр" PR.XIX

"Спитфайр" V на поплавках
