Учитывая так-же, что добыча и продажа нефти приносит ОАЭ огромную прибыль, военно-политическое руководство страны не скупится на приобретение самого современного вооружения и военной техники для национальных ВС. По оценкам специалистов, только за период 1997–2001 гг, на эти цели было израсходовано около 6 млрд. долл. США. Всего же на десятилетнюю программу модернизации ВС ОАЭ, рассчитанную на период с 1995 по 2005 г., было выделено более 15 млрд. долл. США. Сумма достаточно большая и намного превосходящая, например, расходы на аналогичные цели такой страны, как Россия.

При этом руководство ОАЭ не забывает оказывать и всестороннюю помощь дружественным государствам, таким как Ирак. Для возрождаемой армии последнего ОАЭ в прошлом году передали на безвозмездной основе 44легкобронированные машины Panhard МЗи другую технику и снаряжение.

Фото предоставлены автором

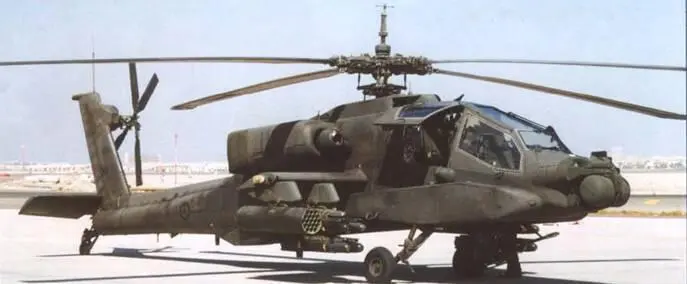

Ударный вертолет АН-64А ВВС ОАЭ.

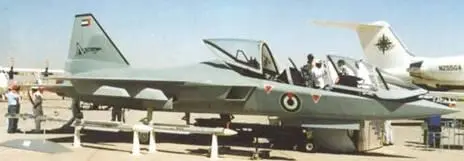

УТС Мако так и не смог получить прописку в ВВС ОАЭ. Теперь на его место претендует корейский Т-50.

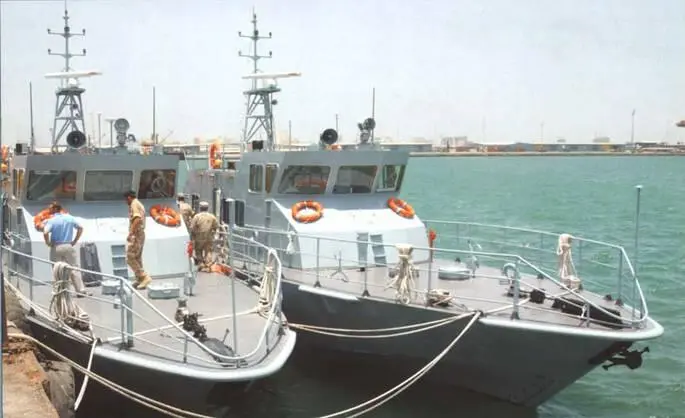

Два патрульных катера китайской постройки были приобретены МО ОАЭ. прошли ремонт и переоборудование, а затем переданы береговой охране Ирака.

Павел Ка чур

* См. «ТиВ» №4,5,7.8/2004 г., № 3–8,10.11/2005 г.

Точность стрельбы БРПА «Поларис А-2» обеспечивали приборы управления ракетной стрельбой (ПУРС). На подводных лодках типа «Этен Аллен» были установлены ПУРС системы Мк-80, в состав которой входили одна цифровая и несколько аналоговых электронных машин, рассчитывавших баллистическую траекторию и вводящих ее характеристики в бортовую систему управления ракетой. В запоминающем устройстве ЭВМ системы хранились программы стрельбы по выбранным целям. Программы, составленные береговыми вычислительными центрами, корректировались на борту ракетоносца в зависимости от положения последнего.

Данные о местоположении подводной лодки (широта и долгота), ее путевой скорости и истинном курсе поступали в приборы управления стрельбой от навигационной системы корабля. Специальная система контроля движения SAAVS вычисляла величины дрейфа и вертикального сноса, а также элементы бортовой и вертикальной качки.

Для контроля боеготовности баллистических ракет «Поларис А-2» на лодках кроме системы ПУРС Мк-80 установили цифровые автоматические контрольные устройства «Акре». Эти устройства осуществляли постоянный контроль за исправностью отдельных блоков ракеты с момента ее погрузки в стартовую шахту, периодический контроль всех систем запуска и управления полетом ракеты, полный контроль ракеты и отсчет времени в предстартовый период. Вычислительные устройства «Акре» работали по программе, вводившейся на перфоленте. Показания датчиков сравнивались с данными программы, и результаты отражались на световых табло и фиксировались на печатающих аппаратах. Устройства «Акре» соединялись с блоками ракет через центральный щит системы Мк-80, расположенный в помещении поста управления ракетной стрельбой. На щит выводились индикаторы контрольно-измерительных приборов, электронных вычислительных машин, аппаратура управления и т. п. Два оператора, обслуживавших щит, могли одновременно следить за состоянием всех элементов ПУРС и производить запуск баллистических ракет. Габариты щита системы Мк-80 относительно невелики: длина б м, высота 1,8 м. Щит сделан разборным (состоял из 12 блоков), что обеспечивало возможность погрузки его в лодку через входной люк.

Еще при эксплуатации стартовой системы на ПЛАРБ типа «Джордж Вашингтон» американцы столкнулись с рядом особенностей гидравлических демпферов. Угроза утечки жидкости через уплотнения гидравлических демпферов требовала непрерывного контроля. А так как расстояние между внутренним и наружным цилиндрами были относительно небольшие — всего несколько дюймов (1 дюйм равен 2,54 см), то доступ к гидравлическим демпферам для ремонта оказался затруднен.

Для подводных лодок типа «Этен Аллен» стартовая система была модернизирована. Новая модификация Mk-17 mod. 2 имела следующие отличия от Mk-17 mod. 1: гидравлические демпферы боковых перегрузок заменены пенопластовыми амортизаторами (гидравлические демпферы сохранились лишь в днищевой части шахты), сферический баллон для сжатого воздуха системы выбрасывания ракет заменен цилиндрическим, с меньшим весом по сравнению с прототипом, и вынесен за пределы шахты.

Поскольку новые амортизаторы из полиуретанового пенопласта, который поглощает ударные нагрузки так же эффективно, как и гидравлические демпферы, не имели движущихся частей, то уход за ними не вызывал никаких трудностей. Для изготовления амортизаторов применялись два вида пенопласта: непосредственно на внешней стенке пусковой трубы (внутреннего цилиндра) устанавливалась прослойка из твердого пенопласта, и уже к этой прослойке прилегали подушки из эластичного пенопласта, воспринимающие перегрузки. Твердый пенопласт отливался в формах, и после затвердевания обрабатывался и укреплялся на внешней стенке пусковой трубы с промежутками по высоте. Элементы амортизаторов из эластичного пенопласта выполнялись из больших кусков, обрабатывались до необходимой толщины на специальных горизонтальных приспособлениях и разрезались на полосы шириной около 15 см.

Собранные затем в группы по три элемента в каждой, эти подушки заключались в оболочку из тефлона и укреплялись между внешним стальным цилиндром ракетной шахты и слоем твердого пенопласта; такая конструкция обеспечивала пусковой трубе перемещение по вертикали и в боковом направлении.

Основным преимуществом новой системы амортизации явилось то, что сборка шахт и их испытание осуществлялись полностью на заводе-изготовителе фирмы «Вестингауз» и поставлялись они судостроительной верфи в виде готового блока. Фактически в этом случае к большим корабельным блокам применили агрегатный метод сборки, используемый в электронике. Весь блок стартовой установки строго проверялся на заводе-изготовителе и поставлялся на лодку в собранном виде. Это исключало необходимость повторной проверки на судостроительной верфи.
