— затыльник короба пулемета был откидным и крепился задвижкой;

— направляющие планки на стенках короба, служащие для движения выступов боевой личинки затвора, получили выемки, позволившие заряжать пулемет без продергивания ленты рукой;

— вместо пластинчатых пружин для опускания боевой личинки затвора служил вкладыш крышки короба с криволинейными гребнями;

— подъемные рычаги замка были раздельными, а осями для них служили их трубки (цапфы), входившие одна в другую, соединение подъемных рычагов осуществлялось разрезной чекой.

Можно заметить, что ряд изменений конструкции был заимствован у германского MG.08. Пулеметы могли применяться с матерчатой (на 250 патронов) или звеньевой металлической (на 200 патронов) лентой. «Снежная» горловина кожуха, заметим, понравилась советским бойцам и командирам. Однако на советских «Максимах» она появилась только в 1941 г.

Финский треножный станок с постоянным утлом установки ног представлял собой модернизацию германского треножного станка Dreifus 16 — отсюда и крепление пулемета через хомут со штырем. Высота линии огня регулировалась за счет телескопической конструкции ног. Ноги снабжались широкими башмаками с шипами, позволявшими стрелять со снежного покрова и наста. Добавлением съемной стойки и зенитного прицела пулемет приспосабливался для стрельбы по воздушным целям.

Пулеметы применялись с несколькими типами станков: m/30, m/40 казематный, m/VKT, две «фронтовые» модели, производителем которых называют Ordnance Dept., легкий штурмовой станок m/43 Salakari, rucksack, m/Wigrcn и др. Как и многие образцы финского оружия, этот «Максим» был неплохо приспособлен к особенностям северных театров. До конца Второй мировой войны финны использовали и пулеметы модификации m1909/21, и свои m32 и m32/33.

Финны старались снабдить свои подразделения автоматическим оружием, явно ориентируясь в плане пулеметов на опыт русской армии. В частности, каждый пехотный полк и пограничный батальон имел пулеметную роту (12 пулеметов). В пехотных частях пулеметы перевозили на одноупряжных телегах, в егерских — чаще в разобранном виде летом в велосипедных вьюках, а зимой на санках и волокушах. Пулеметы «Максим» русского и финского производства на крепостных станках ставились в капонирах линии Маннергейма и линии Салпа. В «миллионных» фортах линии Маннергейма встречались «Максимы» на опытных скрывающихся установках — еще в 1907 г. они были разработаны генералом-майором русской армии Фабрициусом и заказаны Главным Инженерным Управлением заводу Парвиайнен, да так и остались тогда в Финляндии без назначения. Как видим, Финляндия долго еще пользовалась русским наследством. И ее постепенный переход после Второй мировой войны на оружие советских систем совсем не случаен.

Расчет финского пулемета «Максим» перевозит его в разобранном виде на волокуше.

Патрон 7,62x53 R

Масса «тела» пулемета (с водой) 23,0 кг

Длина ствола 721 мм

Начальная скорость пули 860 м/с

Прицельная дальность 2200 м

(при непрямой наводке 3500 м)

Темп стрельбы 500 выстр./мин

Питание холщовая лента на 250 патронов

или металлическая на 200 патронов

Масса треножного станка 20,47 кг

Патрон 7,62x53 R

Масса «тела» пулемета (с водой) 24,8 кг

Длина «тела» пулемета 1190 мм

Длина ствола 720 мм

Начальная скорость пули 800–860 м/с

Прицельная дальность 2200 м

(при непрямой наводке 3500 м)

Темп стрельбы 500–730 выстр./мин

Питание… металлическая лента на 200 патронов

Масса треножного станка 20,47 кг

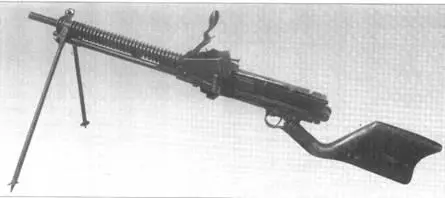

Ручной пулемет Тип 11 Тайсе на сошке. Крышка бункера показана открытой (в реальности в открытом положении она не фиксировалась).

Ствольная коробка ручного пулемета Тип 11 Тайсе. Бункер пуст, его крышка закрыта. Рядом видны горловина масленки и прицел.

Открытый бункер механизма питания ручного пулемета Тип 11 Тайсе.

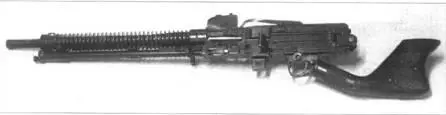

Ручной пулемет Тип 11 Тайсе без механизма питания (бункера) и сошки (вид слева).

Первый серийный ручной пулемет японской разработки Тип 11 («Нен Шики Киканью» 11), как и станковый пулемет Тип 3 Тайсе, создал генерал Кедзиро Намбу, взяв за основу, как и в случае со станковым пулеметом, схему хорошо знакомого в Японии французского «Гочкиса» и совместив ее с оригинальной системой питания и рядом других несколько неожиданных конструкторских решений. Обозначение оружия отвечало системе летоисчисления по годам правления императора — 1 — й год «эры Тайсе» соответствовал 1922 г. григорианского календаря.

Автоматика работала за счет отвода пороховых газов через отверстие снизу ствола. Газовая камера снабжалась регулятором в виде поворотного патрубка е пятью отверстиями различного диаметра. Запирание капала ствола производилось вертикально перемещающимся клином затвора. Охлаждение ствола, как и на многих японских пулеметах, обеспечивало поперечное оребрение кожуха и дульной части ствола. Кожух крепился к ствольной коробке на резьбе, ствол плотно вставлялся в кожух и не рассчитывался на быструю замену. В затыльнике ствольной коробки монтировалось буферное устройство. Рукоятка заряжания располагалась слева.

Выстрел производился с заднего шептала, ударный механизм работал от возвратно-боевой пружины. Спусковой механизм находился в спусковой коробке и допускал ведение только автоматического огня. Флажковый предохранитель смонтирован слева над спусковой скобой.

Пулемет был рассчитан под 6,5-мм патрон Тип 38 с остроконечной пулей, канал ствола, как и у винтовки «Арисака», имел сегментную нарезку С левой стороны ствольной коробки располагался бункер, наполнявшийся шестью винтовочными обоймами по пять патронов. Патроны по одному извлекались двигавшейся в поперечной плоскости зубчатой рейкой из самой нижней обоймы и подавались вправо на линию досылания. Пустая обойма выпадала вниз из бункера, ее место под действием подпружиненной крышки занимала следующая. Стрелок мог постоянно контролировать запас патронов и пополнять его из подсумков находящихся рядом стрелков. Это единственное достоинство было не столь уж важно, тем более что в положении лежа такое пополнение бункера было затруднено, а на ходу вообще невозможно. Подгруженная сильной пружиной крышка бункера создавала опасность для пулеметчика при заряжании магазина — сорвавшись, она могла нанести тяжелую травму. К тому же бункер нарушал балансировку пулемета, а устройство механизма подачи оказалось неоправданно сложным. Для надежной экстракции стреляной гильзы в конструкцию ввели масленку для осалки патронов перед подачей. Но и это не спасало от «прихвата» стреляной гильзы в патроннике или разрывов гильз, поэтому расчеты предпочитали использовать ослабленные патроны. С осаленными патронами в механизмы попадали пыль и грязь. Еще одной причиной отказов был открытый механизм выброса гильз слева на коробке.
