Идея такого питания заинтересовала некоторых командиров РККА после боев на о. Хасан. Активным сторонником пулемета с таким питанием оказался тогдашний Начальник ГАУ Маршал Кулик. Но вопрос был скоро снят благодаря сопротивлению Наркомата вооружений — практика заставила повсеместно отказаться от пачечного или обойменного питания пулеметов, оставив специалистам выбор «магазин или лента».

Секторный прицел, насеченный от 300 до 1500 м, был смещен вправо. Соответствующий отвод вправо имел и оригинально выполненный приклад пулемета с металлической трубчатой шейкой с наметкой, служившей рукояткой управления, и большим деревянным затылком. Высокие ребра радиатора, свойственные многим японским пулеметам, создавали еще одну проблему — масло, скапливавшееся между ними, испаряясь, закрывало дымкой поле зрения пулеметчика.

Предусматривалась возможность установки пулемета и на треножный станок, хотя при ослабленных патронах и малой емкости бункера это не имело большого смысла.

В японских войсках Тип 11 не заслужил особого признания, его производство завершили в середине 1930-х гг., хотя использование продолжалось до конца Второй мировой войны из-за нехватки более удачного оружия.

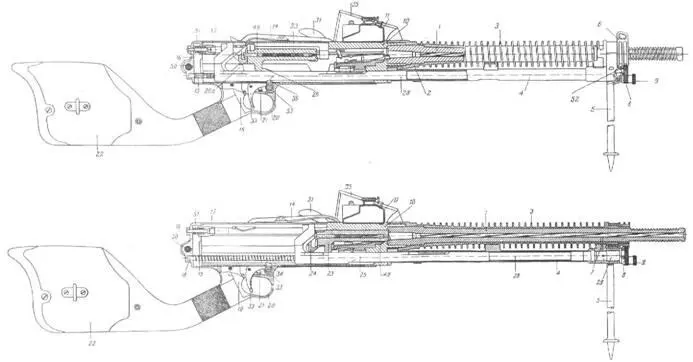

Схема устройства ручного пулемета Тип 11 Тайсе: 1 — ствол: 2 — кожух ствола; 3 — оребрение; 4 — направляющая трубка поршня; 5 — сошка; 6 — основание мушки; 7 — газовая камера; 8 — регулятор; 9 — стопор регулятора; 10 — ствольная коробка; 11 — масленка; 14 — отражатель; 15 — возвратно-боевая пружина; 16 — затыльник; 17- вилка буферной пружины; 18 — направляющий стержень возвратно-боевой пружины; 19 — спусковая коробка; 20 — спусковая скоба; 21 — предохранитель; 22 — приклад; 23 — затвор; 24 — запирающий клин; 25 — затворная рама; 26 — выступ затворной рамы; 28 — шток; 29 — поршень; 31- крышка магазина; 33 — спусковой крючок; 34 — шептало; 35- магазин; 36 — боевой взвод; 49-ударник с бойком; 50 — замыкатель затыльника; 53 — пружина шептала.

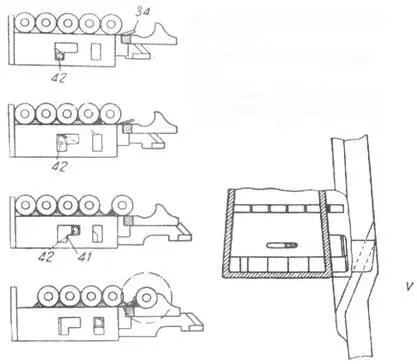

Схема работы подающего механизма ручного пулемета Тип 11: I — ползун в левом положении; II — гнеток в верхнем положении, гребенка поднята; III — толкатель продвинут влево; IV — ползун и толкатель в правом положении; V — разрез магазина по горизонтальной оси; 41- выступ ползуна, 42 — гнеток подавателя.

На основе ручного Тип 11 был создан 6,5-мм танковый пулемет Тип 91. Доя увеличения боевой скорострельности ствол сделали быстросменным, а емкость бункера увеличили до 50 патронов. Это не прибавляло удобства при заряжании, особенно в тесном пространстве танка. При уменьшении длины ствола до 490 мм и общей длины до 1066 мм (без приклада 840 мм) масса пулемета выросла до 11,0 кг. Темп стрельбы пулемета — 500–600 выстр./мин. Пулемет с пистолетной рукояткой и оптическим прицелом кратности 5х крепился в карданной установке с двумя осями вращения, а сферическая опора служила подвижным щитом. Тип 91 с оптическим прицелом и прикладом мог ставиться на сошку но в качестве ручного пулемета успеха не имел из-за своей громоздкости.

Авиационный пулемет Тип 89 (1929 г.) также представлял собой модификацию ручного Тип 11, но уже под 7,7-мм патрон Тип 89, созданный на основе британского патрона.303 «бритиш». Систему питания существенно переработали, применив крепившийся сверху дисковый магазин. От осалки патронов отказались. Общая длина пулемета Тип 89 составляла 990 мм при длине ствола 622 мм, масса без магазина — 11,45 кг, темп стрельбы — 600 выстр./мин. В последний год войны этот пулемет, снабженный сошкой, часто использовался японскими морскими десантными отрядами в качестве ручного.

Порядок разряжания пулемета Тип 11 Тайсе

Включить предохранитель. Открыть крышку магазина. извлечь патроны из магазина, закрыть крышку. Выключить предохранитель, отвести назад рукоятку заряжания. Удерживая за рукоятку заряжания, нажать спусковой крючок, плавно посылая рукоятку вперед, вытолкнуть патрон движением' затвора из направляющих выступов магазина, отпустить спусковой крючок и энергично отвести рукоятку заряжания назад, чтооы выбросить патрон. Освободить подвижную систему с боевого взвода.

Порядок неполной разборки и сборки Тип 11 Тайсе

1. Разрядить пулемет.

2. Отделить магазин влево, оттянув назад защелку

3. Отделить масленку влево.

4. Повернуть чеку затыльника по часовой стрелке до отказа и вынуть вправо, прижимая рукой затыльник.

5. Отделить затыльник с возвратной пружиной.

6. Оттянуть назад рукоятку заряжания и отделить ее влево, удерживая рукой подвижную систему.

7. Извлечь подвижную систему назад.

8. Отделить от затворной рамы затвор и запирающий клин.

9. Вытолкнув разрезную чеку и нажав на спусковой крючок, оттягивая назад приклад, отделить его от ствольной коробки.

10. Вынуть вверх чеку крепления направляющей трубки.

11 Отвинтить ствольную коробку.

12. Ударами киянки по дульному срезу ствола выбить ствол и вынуть его.

13. Оттянуть защелку регулятора, повернуть примерно на полоборота и вывинтить регулятор.

14. Прижать ножки сошки к кожуху и ударами киянки по срезу газовой камеры отделить ее с направляющей трубкой от кожуха.

Сборку производить в обратном порядке.

Патрон 6,5x51SR «арисака» Тип 38

Масса оружия без патронов 10,4 кг

Полная длина оружия 1104 мм

Длина ствола 490 мм

Нарезы 4 правосторонних

Начальная скорость пули 690 м/с

Прицельная дальность1 500 м

Эффективная дальность стрельбы 800 м

Темп стрельбы 500–600 выстр./мин

Питание бункерный магазин

на 30 патронов (6 обойм по 5 патронов)

Высота линии огня 310–360 мм

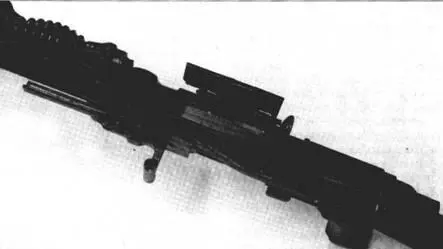

Ствольная коробка ручного пулемета Тип 96 (вид сверху), крышка приемного окна откинута. Видны рукоятка для переноски, прицел, замыкатель затыльника.

Дульная часть ствола (с крышкой-«вьюшкой») и газоотводный узел ручного пулемета.

Маркировка ручного пулемета Тип 96.

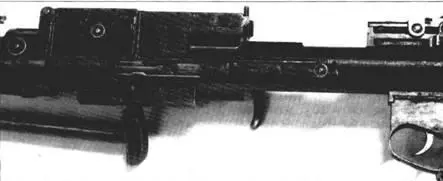

Ручной Пулемет Тип 96 без магазина, со сложенной сошкой.
