Выстрел производился с заднего шептала. Для производства выстрела нужно было оттянуть Т-образный спусковой рычаг назад, тот своим нижним концом сдвигал вперед спусковую тягу, та опускала шептало, которое освобождало боевой взвод затворной рамы. Затворная рама шла вперед под действием возвратнобосвой пружины. После досылания патрона в патронник затвор упирался в казенный срез ствола, затворная рама продвигалась вперед, наклонными плоскостями своей стойки опускала клин вниз, боевые упоры клипа заходили за опорные плоскости ствольной коробки. Выступ па стойке затворной рамы бил по ударнику, происходил выстрел. При движении затворной рамы назад после выстрела наклонная плоскость выступа рамы, взаимодействуя с нижней наклонной плоскостью клина, поднимала его, отпирала затвор и увлекала его за собой, сжимая возвратно-боевую пружину.

Питание — из подававшейся слева жесткой металлической ленты (кассеты) на 30 патронов или гибкой ленты из жестких звеньев по три патрона. Жесткая лента была простым, но не самым удобным в боевых условиях решением, поскольку легко деформировалась, да и заносила с собой внутрь пулемета немало пыли и песка. Подача патрона из ленты — прямая. Подающий механизм ползунковового типа. При движении затворной рамы назад ее криволинейный паз. взаимодействуя с ромбовидным выступом ползуна, отводил его влево, с ним смещался толкатель, который заскакивал в отверстие ленты. При движении затвор ной рамы вперед ползун с толкателем перемещался вправо и продвигал ленту. Правое и левое окна приемника прикрывались крышками, открываемыми при заряжании. Для облегчения извлечения гильзы из патронника после выстрела при заряжании патрон смазывался щеткой, смонтированной в крышке приемника и смачиваемой из масленки.

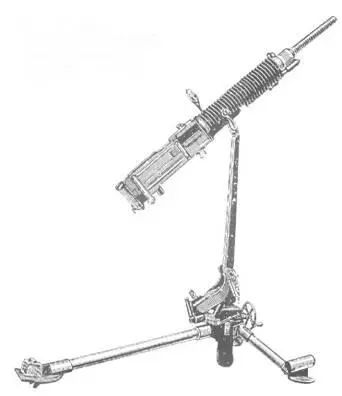

Пулемет Тип 92 на полевом треножном станке (с зенитном стойкой) в положении для зенитной стрельбы с кольцевым прицелом.

Экипаж американского огнеметного танка и морские пехотинцы с «телом» трофейного японского станкового пулемета Тип 92. о. Сайпан, июнь 1944 г.

Секторный прицел был смещен вправо, мушка с предохранителем крепилась на передней части кожуха. Позднее пулемет получил оптические прицелы перископического типа с кратностью 4х, 5х и 6х. Оптический прицел позволял в соответствии со взглядами того времени вести огонь непрямой и полупрямой наводкой.

Пулемет ставился на старомодный тяжелый полевой треножный станок системы Арисака с двумя короткими передними и одной длинной задней ногами, подъемным механизмом, регулировавшим высоту линии огня от 385 до 575 мм. Углы вертикального наведения — от -14 до +13°. сектор горизонтального наведения — 110°. Имелась дополнительная зенитная стойка с поворотной вилкой. На пулемет мог ставиться кольцевой зенитный прицел Пулемет па станке весил около 55 кг, и для переноски его по полю боя па ногах станка имелись гнезда, в которые вставлялись трубчатые рукоятки — пулемет несли подобно носилкам. Выравнивание на позиции было невозможно из-за постоянного положения ног. Станок, как и сам пулемет, был достаточно сложен в производстве.

К началу широкомасштабной агрессии против Китая в июле 1937 г. Тип 92 был штатным пулеметом в армии. К положительным чертам Тип 92 относилась возможность стрельбы обоими патронами, применявшимися в армии (Тип 92 с низкой закраиной и Тип 99 без закраины), простота заряжания и разряжания (и то, и другое в два приема), крупные размеры большинства важных деталей, живучесть. Темп его стрельбы был низковат для станкового пулемета. За характерный звук стрельбы англичане и американцы прозвали его «дятлом». Впрочем, пулемет признали достаточно эффективным.

Тогда же. в 1937 г., стала очевидна необходимость облегчения пулемета. Командование японской армии сформулировало соответствующие требования. но только в 1940–1941 гг. провели работу по снижению массы самого пулемета и станка, и только в ноябре 1942 г. облегченный пулемет с быстрее и проще заменяемым стволом был принят на вооружение как Тип 1, Правда, этот пулемет был рассчитан уже только под патрон Тип 99. Главным его внешним отличием было устранение массивного кожуха-радиатора (направляющая трубка поршня под стволом стала видна), а для уменьшения дульного пламени установили пламегаситель. Тем не менее существенно удешевить производство не удалось.

В начале Второй мировой войны японская пехотная дивизия «новой организации» имела 18105 человек личного состава и только 345 ручных и 74 станковых пулемета. Тип 92 применялись в основном в Юго-Восточной Азии и на островах Тихого Оксана.

До конца Второй мировой войны выпустили не более 30000 (по другим данным, 20000) станковых пулеметов Тип 92 и Тип 1, поэтому на вооружении оставались и старые 6,5-мм Тип 3. После войны японские пулеметы, повоевавшие на огромной территории от Явы до Курильских островов, Китая и Индии, еще некоторое время оставались на вооружении в странах Дальнего Востока и Юго-Восточной Азии.

Порядок разряжания станкового пулемета Тип 92

Нажать крючок рычага толкателя (с левой стороны ствольной коробки) и извлечь патронную ленту влево. Осмотреть патронник через окно ствольной коробки и убедиться в отсутствии в нем патрона. Нажать спусковой рычаг.

Порядок неполной разборки пулемета Тип 92

1. Разрядить пулемет,

2. Отделить «тело» пулемета от станка, для чего вынуть стопоры застежек и откинуть застежки.

3. Повернуть соединительный болт тонкой наводки и вынуть его.

4. Снять «Тело» пулемета со станка, спустить затворную раму с боевого взвода.

5. Повернуть соединительный болт затыльника вниз, вынуть его и отделить затыльник. Отвести подвижную систему за рукоятку назад и извлечь из короба.

6. Отделить от затворной рамы затвор с запирающим клином.

7. Вынуть из затора ударник и отделить запирающий клин.

8. Отвернуть патрубок газовой камеры и вынуть его.

9. Отвернуть гайку кожуха специальным ключом. повернуть ствол по часовой стрелке примерно на 45° и извлечь его вперед вместе с конической трубкой, снять со ствола коническую трубку.

10. Отвинтить ось крышки приемника и снять крышку.

Сборку производить к обратном порядке.

Патрон

Тип 92 7.7x58 Тип 92 или Тип 99

Тип 1 7,7x58 Тип 99

Масса «тела» пулемета, кг

Тип92 27,6

Тип 1 15.49

Длина «тела» пулемета, мм

Тип 92………. 1156

Тип 1 1077

Длина ствола, мм

Тип 92 726
