Техника и вооружение 2005 01

Тип 1 590

Нарезы

Гип 92 и Тип 1 4 правосторонних

Начальная скорость пули, м/с

Тип 92 720

Тип 1 700

Прицельная дальность, м

Тип 92 и Тип 1 2200

Эффективная дальность стрельбы, м

Тип 92 и Тип 1 1000

Темп стрельбы, выстр./мии

Тип 92 450

Тип I 550

Боевая скорострельность, выстр./мин

Тип 92 и Тип 1 200

Питание

Тип 92 и Тип 1 жесткая лента па 30 патронов

Тип станка

Тип 92 и Тип 1 полевой треножный

Масса станка (без зенитной стойки), кг

Тип 92 27,95

Тип I 21,33

Масса пулемета на станке, кг

Тип 92 55,5

Тип 1 36,82

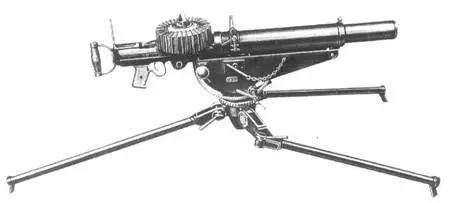

«Морской» пулемет Тип 92 на универсальном треножном станке а положении для наземной стрельбы.

ВМФ Японии пользовался большой самостоятельностью в разработке и принятии образцов вооружения. Заказы на пулеметы флот выдавал самостоятельно, причем если в 1939 г. флот получил их в пять раз меньше, чем сухопутная армия (2740 пулеметов против 13700), то уже в 1941 г. всего в 1.5 раза (10165 флоту и 14500 армии). В вопросе пулемета для вооружения кораблей и морских десантных отрядов выбор пал на британскую сист ему «Льюис», знакомую в Японии со времен Первой мировой войны и широко использовавшуюся в японских ВМФ и ВВС. Этот выбор не в последнюю очередь определил использование в ВМС 7,7-мм винтовочного патрона Тип 89 с выступающей закраиной гильзы. Этот же патрон, кстати, использовался в закупавшихся в Великобритании пулеметах «Виккерс» и «Льюис» (в Японии выпускались так же копии американских пулеметов М1919 и М2 «Браунинг», германского MG.15).

«Морской» пулемет Тип 92 практически полностью повторял конструкцию авиационного «Льюиса», имел дисковый многорядный магазин па 47 патронов, но в сухопутном варианте предназначался, прежде всего, на роль станкового, ставился на универсальный треножный станок, выполненный по типу американского М1917 А1 и допускавший стрельбу по наземным и воздушным целям. Однако как в морских десантных отрядах, так и в армии он встречался в варианте на сошке.

В целом аналогичный по устройству и того же калибра авиационный пулемет и под таким же обозначением Тип 92 использовался в японских ВВС. Его конструктивные отличия были связаны только с установкой.

Патрон 7,7x56R Тип 89

Масса «тела» пулемета 11,13 кг

Длина «тела» пулемета 1165 мм

Длина ствола 650 мм

Нарезы 4 правосторонних

Начальная скорость пули 775 м/с

Прицельная дальность 1800 м

Эффективная дальность стрельбы 1000 м

Темн стрельбы 600 выстр./мин

Питание дисковый магазин на 47 патронов

Масса треножного станка 11,50 кг

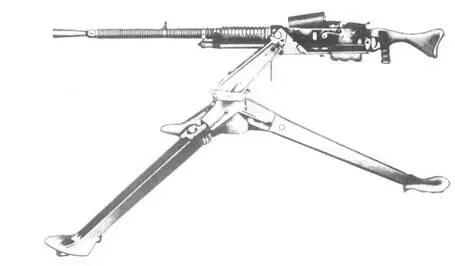

Крупнокалиберный пулемет Тип 93 на треножном станке.

13,2-мм пулемет, принятый на вооружение в 1933 г., стал японской модификацией французского крупнокалиберного пулемета «Гочкис». Однажды взяв систему «Гочкис» за основу, японцы не хотели сходить с этого пути, сулившего некоторую степень унификации. Лицензию на производство Япония получила в 1929 г., но французы не передали им информацию о повой магазинной системе питания к пулемету. Модифицируя пулемет, японским конструкторам пришлось использовать жесткие ленты (кассеты).

Автоматика пулемета имела газовый двигатель с длинным ходом газового поршня, запирание канала ствола производилось личинкой, шарнирно связанной с затворной рамой. Сменный ствол снабжался поперечным оребрением и коническим пламегасителем, на казенную часть надевался радиатор с высокими ребрами. Вместо привычных тогда рукояток управления на затыльнике японцы снабдили крупнокалиберный пулемет прикладом и пистолетной рукояткой. Питание производилось из бункера с пружинным толкателем, подводившим к приемному окну кассеты по 30 патронов. По некоторым данным, был разработан и вариант с магазином секторной формы на 30 патронов, но его не довели до производства. Бронебойная пуля 13,2-мм патрона Тип 93 пробивала 25-мм стальной лист па дальности 100 м и предназначалась для поражения легких бронемашин и бронированных самолетов.

Для стрельбы по наземным целям пулемет ставился на массивный полевой треножный станок, для зенитной стрельбы — на зенитную установку с механизмами вертикальной и горизонтальной наводки. Вообще зенитных пулеметных установок в японской армии было мало, и залповая стрельба пехоты по самолетам этого не компенсировала. 13,2-мм пулеметы ставились также на легкий танк Тип 2592 и плавающий БТР «Ка-тсу».

Выпускали японцы и копию американского 12,7-мм пулемета М2НВ, захваченного ими в большом количестве. Эта копия появилась в 1941 г. и получила обозначение Тип 1.

Патрон 13,2x99 Тип 93

Масса «тела» пулемета 39,45 кг

Длина «тела» пулемета 1640 мм (с пламегасителем)

Длина ствола 982 мм

Начальная скорость пули 672–765 м/с

Эффективная дальность стрельбы 2000 м

Темп стрельбы 450–480 выстр./мин

Боевая скорострельность 120 выстр./мин

Питание жесткие ленты на 30 патронов

Масса станка 57.15 кг

1. Врублевский А. Арсенал антисоветской войны. Военно-экономический очерк Чехословакии. М., «Партиздат», 1933

2. История Второй мировой войны 1939–1945. Энциклопедия, тт. 1-12, М., «Воениздат», 1974–1980.

3. Крутик Я. Тактика и техника врага // Военный вестник. 1943. № 22.

4. Материальная часть стрелкового оружия. Под редакцией А.А Благонравова. Книга 2. М., «Госвоениздат», 1946.

5. Миддельдорф Э. Тактика в русской кампании. М… «Воениздат». 1958.

6. Монетчиков С Противостояние // Оружие. 2000 1\М.

7. Монетчиков С. MG.34 // Оружие. 1999. № 6.

8. Мюллер-Гиллебранд Б. Сухопутная армия Германии 1933–1945. М., «Изографус», 2002

9 Основания устройства стрелкового оружия. Под редакцией В.Н. Зайцева. М., «Воениздат», 1953.

10. Полевые уставы иностранных армий. М., «Госвоениздат», 1936.

11. Похйойспяя Я. Легкий пулемет «Лахти-Салоранта 26» (L/S 26) // «Калашников»

12. Промышленность Германии в период войны 1939–1945 гг. М., Издательство иностранной литературы, 1956.

13. Справочник по вооруженным силам Германии. М., «Воениздат», 1942.

14. Справочник по стрелковому оружию иностранных армий. М., «Воениздат», 1947.

15. Столяров П. Чужие среди своих // Оружие. 2000 № 4.

16. Федоров В.Г. Эволюция стрелкового оружия, т.2. М., «Воениздат», 1939

17. Шнейдер Э. Техника и развитие оружия в войне. Итоги Второй мировой войны Сборник статей. М., Издательство иностранной литературы. 1957.

18. Янчук A M. Справочные баллистические и конструктивные данные стрелкового оружия. М.-Л., Издание Артиллерийской Академии РККА, 1935.
