Ствольная коробка представляла собой жесткую и вместе с тем достаточно легкую конструкцию, полученную фрезерованием из поковки. Ударный механизм курковый, с П-образной боевой пружиной. Спусковой механизм допускал ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирал спусковой крючок и ограничивал движение затворной рамы назад, подпирая рукоятку перезаряжания. Автоспуск обеспечивал производство выстрела только при полностью запертом канале ствола. Ударно-спусковой механизм был собран в отдельном корпусе.

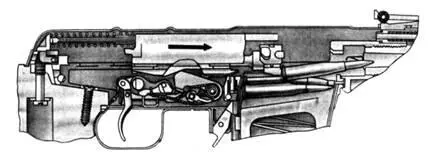

В момент заряжания

На дульной части ствола крепился пламегаситель с пятью продольными прорезями. Две из них расположены снизу, три сверху. Благодаря этому выходящие при выстреле пороховые газы оказывали стабилизирующее влияние на положение оружия. Пламегаситель служил также в качестве маскировочного средства в ходе ночных операций и предохранял ствол от попадания посторонних предметов. Для ведения ближнего боя к нему присоединялся стандартный штык-нож. СВД имела деревянный приклад, вырез в котором образовывал пистолетную рукоятку.

Винтовка оснащалась механическим и оптическим прицелами. Первый состоял из целика и мушки, длина прицельной линии 587 мм. Второй — четырехкратный ПСО-1 с дальномерной шкалой. В оптическую схему введен люминесцентный экран, позволяющий обнаружить источники инфракрасного излучения. Оптический прицел снабжался механизмами выверки по дальности и направлению. Ночью шкала освещалась с помощью встроенного источника света. Источником тока служила 2,5-Вт батарея, закрепленная на задней стойке кронштейна. Для стрельбы из снайперской винтовки был разработан 7,62-мм снайперский патрон. Его пуля аналогична по конструкции обыкновенной пуле со стальным сердечником и обеспечивает лучшую кучность. 10 патронов в шахматном порядке размещаются в сменном металлическом магазине коробчатой секторной формы.

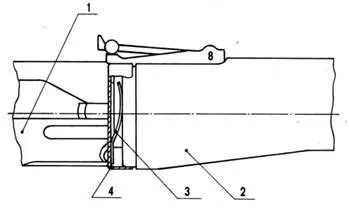

Рис. 1. Конструкция крепления задней части накладок СВД: 1 — ствольная коробка; 2 — накладки; 3 — пружина накладок; 4 — нижнее кольцо.

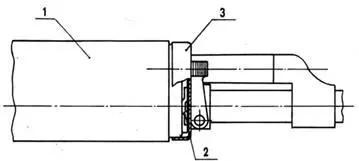

Рис. 2. Конструкция крепления передней части накладок СВД; 1 — накладки; 2 — сальник (передний упор накладок); 3 — верхнее копьцо.

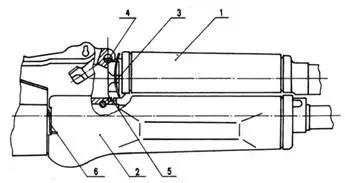

Рис. З. Конструкция узла цевья и газовой трубки АК-74: 1 — ствольная накладка с газовой трубкой; 2 — цевье; 3 — пружина ствольной накладки; 4 — чека газовой трубки; 5 — зацеп газовой трубки; 6 — пружина цевья.

Рис. 4. Схема фиксации затворной рамы СВД в переднем положении: 1 — затворная рама; 2 — направляющие поверхности рамы; 3 — заклепка отражателя.

Рис. 5. Схема запирания винтовки СВД: 1 — ствольная коробка; 2 — затвор; 3 — затворная рама; 4 — опорные поверхности. Поворот затвора при запирании на 36° против часовой стрелки.

Рис. 6. Схема запирания автомата АКМ (АК-74): 1 — ствольная коробка; 2- затвор; 3 — затворная рама; 4 — опорные поверхности. Поворот затвора при запирании на 38° по часовой стрелке.

Винтовка продолжительное время выпускалась без каких-либо доработок. Лишь в 1991 г. конструкторы "Ижмаша" создали модернизированный образец СВД-С. Он имел усовершенствованную автоматику, более массивный ствол и усиленную ствольную коробку. Приклад из литьевой термопластмассы с несъемной щекой можно складывать на правую сторону.

Конструкция СВД послужила базой для создания ряда образцов охотничьего оружия. В 1962 г. конструкторами Ижевского машиностроительного завода был разработан самозарядный карабин "Медведь". В нем были использованы основные элементы СВД (узел запирания и цевья, двигатель автоматики). Сначала карабин серийно выпускался под патрон 9x53, а затем был переработан под охотничий патрон 7,62x51. В 1965 г. на международной ярмарке в Лейпциге карабин "Медведь" получил золотую медаль. В начале 70-х годов Драгуновым на базе СВД создается охотничий карабин "Тигр", выпускавшийся по индивидуальным заказам. С 1992 г. начато его серийное производство.

На Западе советская снайперская винтовка Драгунова под классический русский военный патрон с закраиной 7,62x54 относится к редким экспонатам коллекционеров.

По сравнению с обычной магазинной снайперской винтовкой, практическая скорострельность которой около 5 выстрелов в минуту, самозарядная винтовка Драгунова имеет более высокую скорострельность. Так, нормой в армиях стран Варшавского Договора считалось 20–30 выстрелов в минуту, что позволяло за данный временной интервал поразить большее количество обнаруженных целей. Благодаря механизму перезаряжания у винтовки Драгунова частично гасится импульс отдачи, и она воспринимается менее жестко. Поскольку при этом наводка оружия сбивается меньше, то результатом является и большее число попаданий.
