Устройство подачи механизма заряжания танка Т-64

Заряжание пушки автоматическое. В конвейере механизма заряжания размещалось 30 готовых к применению артвыстрелов, остальные 10 — в боеукладках. После выстрела от заряда остается только небольшой поддон, который улавливается в специальную ловушку и при очередном цикле заряжания укладывается в освободившийся лоток. От выброса поддонов наружу, подобно тому, как выбрасывались гильзы на "Объекте 430" и танке Т-62, отказались. т. к. танк разрабатывался для действий в условиях радиационного и химического заражения местности, поэтому считалось, что лишнее сообщение боевого отделения танка с зараженной атмосферой не прибавит чистоты воздуха в нем. Для энергичной экстракции поддона в ловушку на пушке применялась полуавтоматика с ускорителем. Кроме того, на пушке Д-68 был внедрен и ряд других новшеств, поэтому говорить о том. что на Т-64 была использована пушка У5-ТС, та же что и на танке 'Г-62, как информируют некоторые источники, по крайней мере. некорректно.

Система управления огнем (СУО) танка, как сейчас принято называть, включала стереоскопический прицел- дальномер ТПД-43Б со стабилизированной в вертикальной плоскости линией прицеливания, двухплоскостной стабилизатор вооружения 2Э18 с гидравлическими приводами наведения пушки и башни. Хотя это не была СУО в нынешнем понимании этого слова.

Термин "СУО" появился с введением на танках единой системы управления огнем, связывающей прицел, лазерный дальномер, стабилизатор вооружения, баллистический вычислитель, комплекс управляемого вооружения и т. д. Позднее термин "СУО" стали распространять на все танки и БМП, которые такой системы не имели, включая и Т-64. До этого момента все элементы системы управления огнем рассматривались как отдельные подсистемы.

Для стрельбы ночью вТ-64 использовался ночной прицел ТПН-1-432 "Луна" активного типа в комплексе с инфракрасным прожектором Л-2А. Дальность видения ночью составляла 800 м. В походном положении головка ночного прицела снималась и укладывалась в ящик ЗИП, т. к. ома не имела бронировки, а отверстие в крыше башни закрывалось специальной бронированной крышкой. Прожектор Л-2А по- походному также снимался и крепился к задней стенке башни.

Для стрельбы с закрытых позиций использовались боковой уровень и азимутальный указатель.

Несомненно, одной из самых "революционных" систем Т-64 был гидро-электромеханический механизм заряжания (МЗ). Он позволил достичь скорострельности до 10 выстрелов в минуту, при этом, при безотказной работе, МЗ сохранял этот темп в течение всего боя, т. е. на него не действовал фактор усталости. Для автоматического заряжания наводчику было достаточно выбрать необходимый тип боеприпаса нажатием одной из трех кнопок (по количеству типов боеприпасов). В этом случае пушка автоматически становится на угол заряжания, конвейер проворачивается и подает на линию заряжания ближайший выстрел нужного типа, выстрел поднимается на линию досылания и досылается в зарядную камору орудии, после закрывания клина пушки она автоматически выходит на линию, соответствующую установкам прицеливания. После выстрела поддон заряда захватывался ловушкой механизма улавливания и при очередном цикле заряжания укладывался в освободившийся лоток. При включении па пульте наводчика тумблера "Серия" и нажатии кнопки выбора типа снаряда на пульте

МЗ, после каждого выстрела автоматически будет происходить заряжание данным типом выстрелов (без нажатия каких-либо кнопок) до тех пор. пока не закончатся боеприпасы выбранного типа. При выходе из строя МЗ можно было произвести заряжание вручную, при помощи специальных рукояток, правда, при этом скорострельность падала до 1–2 выстрелов в минуту. Ручное заряжание осуществляется с места командира танка.

Двухтактный турбопоршневой дизельный двигатель со встречным ходом поршней 5ТДФ. мощностью 700 л с.

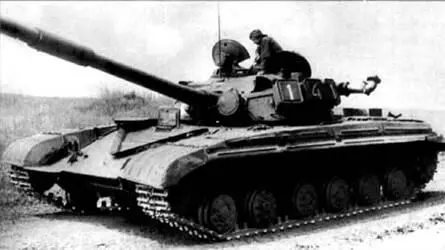

Танк Т 64А выпуска 1969 г.

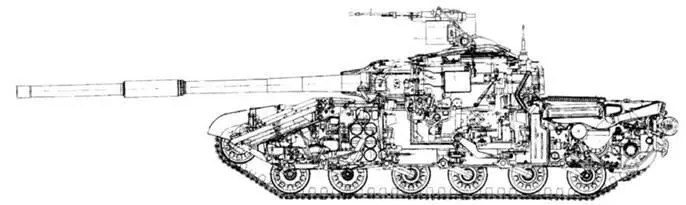

Продольный разрез танка Т-64А

Двух плоскостной стабилизатор вооружения 2Э18 обеспечивал эффективное ведение огня с ходу из пушки и спаренногос ней пулемета. При движении танка он автоматически удерживал пушку и спаренный пулемет в заданном положении в вертикальной и горизонтальной плоскости. И полуавтоматическом режиме стабилизатор обеспечивал сохранение положения орудия только в горизонтальной плоскости.

Прицел-дальномер ТПД-43Б имел оптическую базу 1200 мм и независимую стабилизацию поля зрения в вертикальной плоскости. Предел измеряемых при помощи дальномера дальностей составлял от 1000 до 4000 м. Прицел обеспечивал прицельную стрельбу осколочно-фугасным снарядом на дальностях до 5000 м. бронебойно- подкалиберным до 4000 м, кумулятивным до 3300 м, стрельбу из спаренного пулемета до 1800 м.

Для ведения наблюдения наводчиком перед его люком был установлен перископический прибор ВНМ — монокулярный перископ с однократным увеличением. Этот прибор имел ограниченный угол поля зрения, вести наблюдение из него было крайне неудобно. Несмотря на это, он сохранился даже на первых образцах тапка Т-64А. но в дальнейшем от него отказались.

Для наблюдения за полем боя и ведения разведки целей у командира танка был установлен комбинированный (дневной-ночной) прибор наблюдения ТКН-3. В ночных условиях прибор работал только в активном режиме с инфракрасным осветителем ОУ-ЗГК. установленным на командирской башенке. Максимальная дальность видения ночью составляла 300–400 м.

С использованием ТКН-3 и при включенном стабилизаторе вооружения, командир танка мог осуществлять целеуказание наводчику в горизонтальной плоскости путем нажатия на кнопки на рукоятках прибора ТКН-3 При этом башня танка автоматически разворачивалась в направлении цели с перебросочной скоростью. Для более точного целеуказания на командирской башенке был применен механизм удержания (противовращения), позволявший удерживать ее в заданном положении при поворотах башни. Кроме ТКН-3, для наблюдения в дневное время командир имел два призменных прибора ТИП-160.

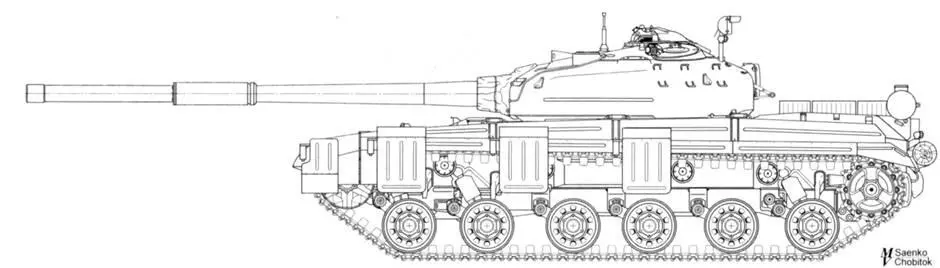

Танк Т-64 А ("объект 434") 1967 г.

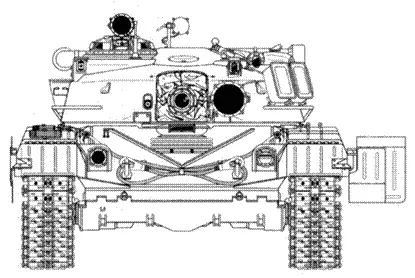

Танк Т-64А ("объект 434") 1969 г.
