Крутящий момент от двигателя через гидротрансформатор и коробку передач подводится к промежуточной шестеренчатой передаче, от которой через карданную передачу подается к дифференциалу переднего ведущего моста, а от него к планетарным редукторам передних колес. Крутящий момент к колесам задней оси передается от переднего ведущего моста с помощью карданных передач.

Привод к задним колесам включается при движении на первой и второй передачах при скоростях движения до 16 км/ч. При переходе со второй передачи на третью задний мост автоматически отключается, но водитель при необходимости может включить привод к задней оси на любой передаче вручную.

Поворот автомобиля производится с помощью двух гидроцилиндров двухстороннего действия, которые запитываются от двухсекционного лопастного насоса через клапан управления, определяющий направление потока масла к силовым цилиндрам. Насос механизма поворота обеспечивает также работу лебедки с гидравлическим приводом, установленной в передней части автомобиля. Тяговое усилие лебедки составляет 44 кН.

На ХМ520Е1 может быть смонтировано ремонтно-эвакуационное оборудование с краном грузоподъемностью 10 т и вылетом стрелы 5.4 м. Длина стрелы может быть увеличена на 0,9 м за счет телескопического удлиняющего гидропривода. Стрела крана имеет круговой поворот, не препятствующий обзору водителя. Подъемный механизм крана работает от гидронасоса, связанного с двигателем автомобиля.

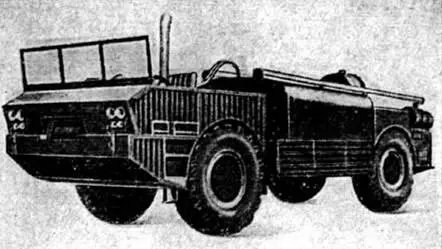

Двухзвенная сочлененная автоцистерна емкостью 9,45 м: ХМ559Е1

Максимальная скорость движения по суше XM520EI при удельной мощности N уд=7,84 кВт/т — не более 48 км/ч, а на спокойной глубокой воде — около 5 км/ч за счет вращения колес. При движении по воде высота надводного борта составляет 405 мм.

Показатель провозоспособности kпр этого автомобиля на суше равен 6,67'. на воде — 0,69- Удельная мощность по массе перевозимого груза N гр=19,62 кВт/т гр.

Автомобили ХМ520Е1 авиатранспортабельны и могут сбрасываться на парашютах.

В период 1964–1965 гг. автомобили ХМ437Е1. ХМ438Е2 и ХМ520Е1 проходили всесторонние испытания на территории ФРГ и привлекались к транспортным перевозкам на маневрах войск НАТО

Продолжение следует

Владимир Ригмант

Окончание. Начало см. в ТиВ, № 9/2003 г.

Бурная история, в том числе и военная, оставила в этом островном государстве множество памятников ма териальной культуры, которые стали основой экспозиции самых разнообразных музеев, от маленького Музея игрушек до сравнительно большого но мальтийским масштабам — Оружейной палаты во Дворце Великих Магистров. Остановимся и мы на военных музеях Мальты.

Начнем с Дворца Великих Магистров. На первом этаже этого средневекового здания размещается Оружейная палата. Изначально Оружейная палата являлась как выставкой трофейного оружия, так и арсеналом. Ввиду того, что все оружие и доспехи кавалеров Ордена, за исключением их мечей и кинжалов, переходили после их смерти в собственность Ордена, коллекция постоянно пополнялась. Таким образом. Оружейная палата никогда не пустовала. Наиболее ценные доспехи хранились чрезвычайно бережно, в то же время менее интересные предметы складировались в палате и повторно использовались в боях. Устаревшее оружие постепенно заменялось более современным. Это касалось, прежде всего, огнестрельного оружия. Кавалеры достаточно долго не любили применять огнестрельное оружие, считая его недостаточно рыцарским.

За многие годы была собрана великолепная и огромная коллекция доспехов, холодного и огнестрельного оружия, охватывающая средневековый период вплоть до конца XVIII века практически всех европейских стран, а также прекрасные образцы оружия и снаряжения стран Востока К сожалению. в дальнейшем содержимое Оружейной палаты по мере прихода все новых и новых хозяев Мальты "перекачивалось" в европейские музеи. Многое из этого собрания можно теперь увидеть и в парижском Лувре, и в лондонском Тауэре. Тем не менее, ряд интересных экспонатов счастливым образом сохранилось. Речь, прежде всего, идет о цельных доспехах Великих Магистров.

Коллекция, выставленная в настоящее время в двух больших залах, относительно невелика, но исключительно интересна. Прекрасные доспехи и оружие представляют средневековую Индию. На стендах под стеклом разместились шлемы, полудоспехи защитников Мальты, в XVI в. остановивших турок на окраине Европы. Десятки манекенов облачены в рыцарские доспехи, некоторые из рыцарей сидят на закованных в броню лошадях.

Уже в период Великой осады широко применялись артиллерия и аркебузы, в залах стоят пушки того времени самых различных калибров и назначений. Еще столетие рыцарские доспехи были способны в определенной степени защитить их владельцев от первых образцов огнестрельного оружия. В Оружейной палате представлены элементы доспехов со следами пуль.

Наряду с огромным количеством мечей, сабель, шпаг, палашей, копий, пик и алебард в Оружейной палате выставлены пистолеты различных времен, с разнообразными типами затворов, ружья, как военного назначения, так и охотничьи, с прекрасными инкрустациями на прикладах и ложах. Представлено стандартное стрелковое вооружение регулярных европейских армий семнадцатого и восемнадцатого веков. Лично меня заинтересовало пневматическое ружье XVIII века, стрелявшее с помощью сжатого воздуха, предварительно закачанного в специальную камеру, вставляемую в казенную часть ружья. На мой взгляд, с экспозицией Оружейной палаты можно знакомиться часами, делая для себя все новые и новые открытия.

Следующий музей, который необходимо обязательно посетить на Мальте, — это Национальный военный музей, который размещен в форте Святого Эльма. Основная его экспозиция посвящена событиям Второй мировой войны.

Сам форт Святого Эльма представляет собой прекрасно сохранившийся памятник средневекового фортификационного искусства с рвами, мощными казематами, орудийными площадками и тд. В центральном зале музея экспонируется боевая техника различных родов войск и стран, участвовавших во Второй мировой войне. Наиболее интересен истребитель ""Гладиатор", один из грех защищавших Мальту в июне 1940 г. Самолет в прекрасном состоянии, выставлен со снятой бипланной коробкой крыла. В этом же зале находятся диверсионный катер и торпеды, зенитное и противотанковое орудия и тд.
