ЗСУ-23-4М5 предназначена для применения в условиях сильных радиолокационных помех. Хотя на машине сохранен радиоприборный комплекс, основным способом обнаружения воздушных целей является поиск с помощью оптико-локационной системы по целеуказанию с подвижных пунктов управления в звене "полк-дивизия": батарейных КП 9С482 (ПУ-12) или 9С737 "Ранжир", пунктов разведки и управления 9С80 (ППРУ-1 "Овод-М-СВ") или 9С80-1 (ППРУ-1 М "Сборка") или от РЛС обнаружения, оснащённых аппаратурой АСПД-У.

Установленная на ЭСУ-23-4М5 оптико-локационная прицельная система "Альтернатива" обеспечивает обнаружение самолётов типа F-16 на дальности до 8000 м днём и до 5000 м ночью, захват и сопровождение целей с дальности 7500 м в пассивном режиме, что обеспечивает высокую скрытность применения вооружения установки, "Альтернатива" имеет дневной и ночной низкоуровневый телевизионные каналы со встроенным лазерным дальномером.

Штатный аналоговый счетно-решающий прибор на ЗСУ-2Э-4М5 заменён цифровой вычислительной системой, сопряженной с приводами наведения, Радиоприборный комплекс переведён на современную элементную базу, что позволило увеличить дальность обнаружения целей до 12000 м, автосопровождения — до 10000 м.

Помимо "Шилок" на выставке демонстрировались и другие системы ПВО.

Белорусское унитарное предприятие "Тетраэдр", специализирующееся на производстве программных средств АСУ и работающее в кооперации с российским НПО "Алмаз", завершило программу модернизации ЗРК С-125 "Печора" (ЗРК присвоен шифр С-125-2Т "Печора- 2Т"). У комплекса расширена зона пусков, повышена точность и помехозащищённость, что подтвердили тактические учения "Запад-2003", проходившие в апреле в Казахстане. На показательных стрельбах "Печора-2Т" поразила все мишени на дальностях 28–32 км и высотах 21–24 км.

Еще одна программа "Тетраэдра" — модернизация ЗРК "Оса-АКМ". Боевые возможности новой "Осы" практически соответствуют характеристикам ЗРК следующего поколения "Тор". Основой модернизационных программ УП "Тетраэдр" является внедрение новых методов наведения, которые могут быть использованы для улучшения характеристик широкого круга отечественных и зарубежных ЗРК.

Минское НПО "Агат" во времена СССР являлось головным разработчиком комплексных интегрированных стационарных и мобильных АСУ войсками, оружием, разведкой, радиоэлектронной борьбой. В настоящее время "Агат" разрабатывает системы управления различного иерархического уровня: от командных пунктов ВВС и ПВО небольших стран до подвижных пунктов управления ствольными и ракетными зенитными комплексами малой дальности.

Наибольший интерес из продемонстрированных на выставке систем представляет "самая маленькая АСУ" — комплекс управления "Шлем", предназначенный для использования в низовых подразделениях войсковой ПВО — взводах ПЗРК мотострелковых и танковых батальонов.

Ложная цель (имитационный макет) ИМТ-72. предназначенная для имитации танка Т-72 в оптическом. тепловом и радиолокационном диапазонах

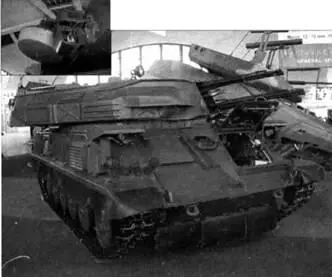

Зенитный артиллерийский комплекс ЗСУ-23-4М5 "Шилка"

В настоящее время в каждом взводе ПЗРК у командиров отделений имеются три переносных электронных планшета 1Л15-1, на которые передаётся информация о воздушных целях с пунктов управления ПВО в звене "полк-дивизия" или от РЛС обнаружения, оснащённых аппаратурой АСПД-У. Целеуказание трём своим стрелкам командир отделения выдаёт по радиосвязи или непосредственно голосом и жестикуляцией. Коломенским КБ машиностроения разработана система обеспечения стрельбы ПЗРК ночью 9С520, включающая пульт управления 1Л110-2 и три однопозиционные опорные пусковые установки. Сигналы целеуказания с 1Л110-2 на установки выдаются по кабельным линиям.

В состав "Шлема" входят один пульт управления командира взвода и девять опорных пусковых установок.

Пульт управления включает компьютер типа "ноутбук" военного исполнения со специальным программным обеспечением, две УКВ радиостанции (одна — для связи с вышестоящим КП и одна — для связи с пусковыми установками) и приёмник систем спутниковой навигации ГЛОНАСС/NAVSTAR. Прием информации о воздушной обстановке обеспечивается на удалении до 30 км (у 1Л15-1 — всего 10 км). Количество отображаемых целей — до 60 (у 1Л110-2 — всего четыре).

Пусковые установки могут размещаться на удалении от пульта управления до 1 км (в системе 9С520 — 50 м). На каждой установке размещаются две ракеты, блок управления, УКВ радиостанция для связи с пультом управления, прицельно-визирное устройство и блок управления. Недостатком комплекса является отсутствие в составе установок собственных приёмников ГЛОНДСС/NAVSTAR, что затрудняет их привязку к местности.

Прицельно-визирное устройство установки представляет собой коллиматорный прицел, под которым в картинной плоскости размещена светодиодная матрица с цифровыми индикаторами. Сигналы целеуказания по азимуту и углу места с пульта управления выдаются стрелку посредством загорания соответствующего светодиода матрицы. На цифровых индикаторах отображается информация о дальности до цели, время до входа в зону пуска и другие данные. В принципе, конструкция прицельно-визирного устройства даже без установки ИК-приборов обеспечивает выполнение пуска по сигналам внешнего целеуказания даже при отсутствии визуальной видимости цели (естественно, при условии её "видимости" ГСН ракеты).

В свете вышеизложенного белорусский "Шлем" выглядит предпочтительней российского 9С520.

Третьим направлением, в котором белорусский ОПК занимает сильные позиции, является военная оптика.

Неоднократно упоминавшееся в статье минское ОАО "Пеленг" с момента своего основания в 1975 г. стало головной организацией Министерства оборонной промышленности СССР по разработке оптических систем для бронетанковой техники, аэрокосмической фотоаппаратуры, фотограмметрической техники и систем для оснащения полигонов и космодромов.

Собственное оптическое производство, механообрабатывающее и сборочно-монтажное производства, научно-производственные центры, имеющие конструкторские и технологические подразделения, позволили организовать полный цикл работ — от НИР до серийного производства. Основным направлением деятельности предприятия является разработка и выпуск прицелов и систем управления огнем (СУО) для бронетанковой техники.
