В! bis (FI) свели в огнеметные танковые взводы, которые придавались танковым ротам, вооруженным линейными танками BI bis. 12 В1 bis(Fl) использовались в составе 223-й группы тяжелых танков в Крыму летом 1942 к, 7-я дивизия СС "Принц Евгений" применяла их на Балканах.

Экипаж 4 человека

Боевая масса 34 т

Данна танка 6,86 м

Ширина 2,52 м

Высота 2,88 м

Основное вооружение огнемет, 47-мм пушка

Вспомогательное вооружение 7,5-мм пулемет

Толщина брони. от 30 до 60 мм

Мощность двигателя 300 л.с.

Максимальная скорость хода 28 км/ч

Запас хода 150 км

По мере замены в боевых подразделениях линейных Pz.HI они использовались как шасси для САУ и специальных машин, включая огнеметные танки — в необходимости таких машин убеждал опыт Сталинграда. Решение о переделке Pz.III в огнеметные Управление вооружений сухопутных войск приняло в ноябре 1942 г. На фирму "Вегманн АГ". уже имевшую опыт переделки легких Pz.II, передали для переоборудования 100 средних танков Pz.III Ausf.M.

В башне в маске вместо 50-мм пушки крепилась стальная труба дайной 1500 мм, защищавшая 14-мм брандспойт (тоже своего рода имитация орудия). Два резервуара с огнесмесью общей емкостью 1000 л разместили в боевом отделении вместо боеукладки выстрелов к пушке и снабдили водяной баней, в которую подавалась теплая вода из радиатора двигателя танка для предварительного подогрева огнесмеси. Гарантировалось воспламенение огнесмеси при -22 град. С, для этого она подогревалась в течении пяти минут. Метание производилось сжатым воздухом. который подавался от компрессора, работавшего от специально установленного двухтактного двигателя DKW мощностью 3 л.с., рабочее давление — 15 МПа. Максимальная дальность огнеметании — 50–55 м, при благоприятных условиях (отсутствие ветра) — до 60 м. Угол наведения огнемета по горизонтали составлял 360 град., по вертикали — от -8 до +20 град. Запас огнесмеси позволял производить до 125 односекундных или 60 двухсекундных выстрелов. Боекомплект к оставленным спаренному и лобовому пулеметам — 3750 патронов. Экипаж сократили с пяти до трех человек (оператором огнемета был оставшийся в башне командир машины), на части машин лобовую броню усилили дополнительным 30-мм экраном. Кроме того, Pz.Kpfw III (F1) получил шесть дымовых гранатометов.

В феврале 1943 г. танки Pz.III (FI), иначе Flammpanzer III или специальная машина Sd.Kfz 141/3 поступили на вооружение. Переоборудование 100 танков продолжалось с февраля по апрель 1943 г., и в Сталинград они не успели. Количество огнеметных Pz.III составило около 1,5 % от общего выпуска этой модели. Pz.III (F1) вводились в танковые полки в виде огнеметных взводов по семь машин. Использовались они на Восточном фронте. В частности, в июле 1943 г. под Курском 41 такой ганк имелся в составе 8-й и 11-й танковых дивизий и дивизии "Гроссдойчланд".

Экипаж 3 человека

Боевая масса 23 т (с усиленным бронированием)

Длина танка 6,41м

Ширина 2,95 м

Высота 2,5 м

Основное вооружение один огнемет

Вспомогательное вооружение два 7,92-мм пулемета MG.34

Толщина брони от 30 мм до 80 мм

Мощность двигателя 300 л.с.

Максимальная скорость хода 40 км/ч

Запас хода 155 км

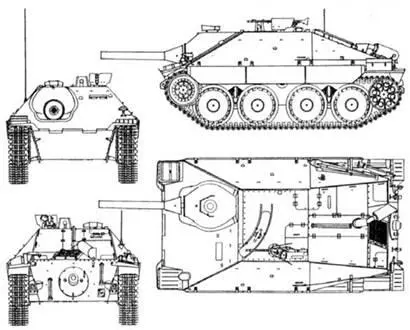

Самоходный огнемет Flammpanzer 38(t) "Хетцер"

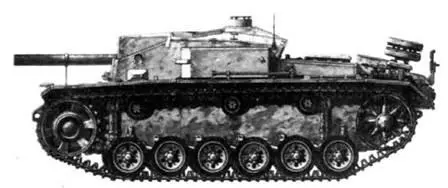

Самоходный огнемет StuG III (FI)

Самоходный огнемет flammpanzer 38(t)"Хетцер" — трофей американцев после германского наступления в Арденнах. Зима 1945 г.

Самоходный огнемет flammpanzer 38(t) "Хетцер" со снятым кожухом огнемета

В декабре 1942 г. было принято решение о постройке фирмами "Вегман" и "Кете" огнеметных машин па шасси штурмового орудия StuG.HI. В первой половине января были представлены первые 10 опытных образцов.

На них ставилась практически та же огнеметная аппаратура, что и на Pz.III (F1), резервуары с огнесмесыо размещались в корпусе. Вместо орудия устанавливалась стальная труба — кожух брандспойта. Максимальная дальность огнеметания, в зависимости от погодных условий достигала 50–60 м. Угол наведения огнемета по горизонтали — по 10 град, вправо и влево, по вертикали — от -6 до +20 град. На машине, обозначенной StuG III (F1), ставились 7,92- мм пулемет MG.34 для самообороны (боекомплект — 600 патронов) и радиостанция. Масса машины составляла 23 т, экипаж — четыре человека, толщина брони — до 80 мм, скорость хода — до 40 км/ч, запас хода — 155 км. Десять переоборудованных машин использовались только как учебные, а в начале 1944 г. их снова переоборудовали в штурмовые орудия.

Самоходный огнемет был выполнен на основе одного из лучших истребителей танков периода Второй мировой войны — САУ "Хетцер". созданной на чешском шасси TNH. В декабре 1944 г. в связи с подготовкой к контрнаступлению в Арденнах 20 "Хетцер" переоборудовали в самоходные огнеметы Flammpanzer 38(t) "Хетцер".

Вместо 75-мм пушки устанавливался брандспойт огнемета FW.41 (Flammenwerfer 41) в съемном кожухе из стальной трубы, придававшем машине сходство с САУ. Емкость резервуара в 700 л огнесмеси позволяла вести огнеметание общей длительностью 87,5 с, количество выстрелов ограничивалось числом пусковых зарядов. Дальность огнеметания составляла 50–60 м. Применение этого самоходного огнемета в Арденнах объявлено было удачным, но после провала операции большинство машин попало в руки союзников.

Экипаж 4 человека

Боевая масса 15,5т

Длина танка 4.8 7 м

Ширина 2,63 м

Высот 2,17 м

Основное вооружение один огнемет Flammenwerfer 41

Вспомогательное вооружение один 7,92-мм пулемет MG.34 или MG.42

Толщина брони от 20 мм до 60 мм

Мощность двигателя 160 л.с.

Максимальная скорость хода 42 км/ч

Запас хода 177 км

Самоходный огнемет Sd.Kfz. 251/16 Ausf.С. Вид сзади. Обратите внимание на укладку на кормовом листе шланга и брандспойта носимого огнемета FW.42

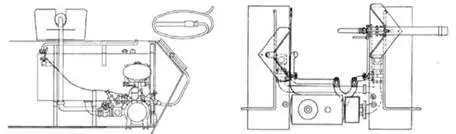

Схема огнеметного оборудования Sd.Kfz. 251/16 Ausf.С. Видны установка двигателя насоса, резервуаров с огнесмесью, трубопроводы к брандспойтам
