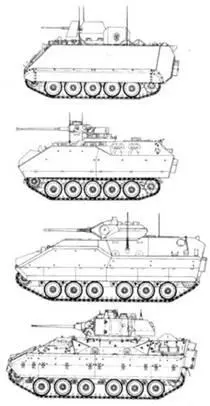

На пути к системе "Брэдли" (сверху вниз):

БТР М113 ACAV;

опытная БМП ХМ765 (AIFV);

БМП MICV;

БМП М2

Схема компоновки "Брэдли" — традиционна для БМП, с расположением МТО впереди справа. Слева от МТО находится место механика-водителя с регулируемым сидением и люком в крыше. В средней части корпуса установлена двухместная башня, несколько смещенная к правому борту. В ней слева от орудия располагается наводчик, справа — командир. Командир и наводчик имеют люки в крыше башни. Крышка люка командира крепится на особой рамке и может приподниматься прямо вверх для обеспечения командиру кругового обзора. Башня имеет подвесной полик, а боевое отделение отгорожено от десантного перегородкой с проходом позади. Десант из шести человек разместили по необычной схеме: двое в средней части у левого борта, двое — в задней части у правого борта и двое — у кормовой аппарели. Соответственно размещены стрелковые установки в бортах и корме. Десантники располагаются на индивидуальных амортизированных регулируемых по высоте и положению сидениях Быструю посадку и высадку обеспечивает откидная аппарель, при этом задние сидения откидываются вверх к центральной стойке. В обычных условиях доступ в десантное отделение — через выполненную слева в аппарели дверь. В крыше десантного отделения выполнен люк с пирамидальной крышкой.

Башня несет комплекс вооружения из автоматической пушки, пулемета и пусковой установки (ГГУ) ПТРК "Toy" 25-мм пушка М242 "Бушмастер" (система "Чэйн Ган") имеет внешний цепной привод автоматики и двухленточное питание, допускающее быстрый переход с одного типа выстрелов на другой. Вес "тела" орудия — 110,5 кг, длина -2760 мм при длине ствола 2000 мм. В канале ствола выполнено 18 правосторонних нарезов. Электродвигатель мощностью 1.5 л.с. приводит в движение роликовую цепь, перекинутую через четыре ролика. Один из них является ведущим, один передает движение системе питания пушки, два играют роль ленивцев. Одно из звеньев цепи имеет ведущие выступы, захватывающие и приводящие в движение затворную раму с затвором и шток выбрасывателя. Возможны три режима огня — одиночными выстрелами и очередями с темпом стрельбы 100 или 200 выстр./мин, максимальная скорострельность — 500 выстр./мин. Боекомплект составляют 900 унитарных выстрелов 25x137, из которых 300 (обычно 225 с осколочно-фугасными и 75 с бронебойными снарядами) снаряжены и уложены в башне, а 600 находятся в боеукладке в корпусе.

Бронебойный подкалиберный трассирующий снаряд с отделяемым поддоном (APDS-T) выстрела М791 на расстоянии 1000 м пробивает броню толщиной 66 мм, а бортовую броню советской БМП-1 способен пробить на дальности до 2500 м. Позднее был принят выстрел М919 с большей бронепробиваемостью снаряда. Осколочно-фугасный трассирующий снаряд (HEI-T) выстрела М792 имеет менее настильную траекторию. Для обучения используется выстрел М793 с практическим снарядом (ТР-Т). Могут применяться 25-мм выстрелы "Эрликон" КВА. Угол наведения орудия по вертикали — от -10 до +60 град… т. е. возможна стрельба и по воздушным целям. В одной маске с пушкой справа и чуть выше установлен 7,62-мм пулемет М24 °C (модернизация бельгийского MAG) с боекомплектом 2340 патронов, из них 800 снаряжены в ленты, уложенные в башне. Во время стрельбы стреляные гильзы пушки и пулемета удаляются за пределы башни. Система стабилизации в двух плоскостях — с электрогидравлическим механизмом поворота башни и электрическим приводом вертикального наведения. Перебросочная скорость — до 60 град/с.

ПУ представляет собой бронекожух с двумя пусковыми трубами. Громоздкость ПУ заставила использовать механизм для ес перевода из походного положения в боевое. ПУ шарнирно укреплена на левом борту башни, в походном положении прижата и прикрыта спереди щитком, в боевое — поднимается электроприводом в горизонтальное положение на уровень прицела. По горизонтали наводится поворотом башни, по вертикали поворачивается специальным механизмом на углы от -20 до +30 град.

ПТУР BGM-71 "Хьюз Эйркрафт" имеет полуавтоматическое наведение с передачей команд по двужильному кабелю, массу 24 кг, длину 1285 мм, скорость полета 200 м/с, время полета на 3000 м около 20 с, минимальную дальность сгрсльбы 65 м, бронепробиваемость 127-мм кумулятивной БЧ — 500–600 мм. ПТУР BGM-71C имеет скорость до 300 м/с, а дальность — до 3750 м.

Перезаряжание ПУ осуществляется вручную через верхний люк десантного отделения — это главное назначение люка, потому его крышка и откидывается назад. ПУ для заряжания поднимают на максимальный угол, и крышка люка может открываться не полностью. Пять ГГТУР вТПК размещены в десантном отделении у левого борта сзади.

СУО включает комбинированный прицел наводчика типа день/ночь с кратностью увеличения 4х и 12х. Первая ступень увеличения используется для обзора поля боя и выявления возможных целей, стрельбы из пушки и пулемета. Кратность 12х используется при пуске ПТУР. Прицел наводчика прикрывается бронекрышками и имеет оптическую связь с прибором-прицелом командира. Вооружением наводчик и командир управляют с помощью рукояток типа "джойстик" с кнопками спускового механизма. При выходе из строя электропривода предусмотрено ручное управление вооружением от командира. Для стрельбы по воздушным целям служит внешний кольцевой зенитный прицел с сеткой на прозрачной пластине, позади которой расположена стойка с мушкой. Прицел используется командиром и имеет параллелограммную связь со стволом пушки.

Еще одной оригинальной чертой М2 "Брэдли" стали стрелковые шаровые установки — в них укреплены несъемные 5,56-мм автоматы М231 FPW, созданные на базе штурмовой винтовки М16A1. От винтовки автомат отличают укороченный тяжелый ствол, измененная конструкция затвора, верхняя рукоятка перезаряжания. отсутствие цевья. выдвижной проволочный приклад, гильзоулавливатель. Боекомплект автоматов — 4200 патронов. Для прицеливания служат призменные смотровые блоки. Тяжелый ствол допускает огонь длинными очередями с темпом до 1100–1200 выстр./мин, что повышает вероятность попадания по точечным целям на дальностях до 250 м. Несъемные автоматы постоянно готовы, повышают герметизацию корпуса, экономят боекомплект десантников, несколько ускоряют спешивание, однако усложняют и утяжеляют машину. Для лучшей обитаемости М231 снабжены отводом пороховых газов, а пулемет М24 °C изолирован от боевого отделения герметичной перегородкой.

Подъемную двухтрубную ПУ и несъемные автоматы можно отнести к числу "отличных решений несуществующих проблем".
