* — расчет;

** — выбрано в пропорции к ближайшему аналогу. Пневмоавтоматика для всех орудий взята, как для "Везувиуса". Угол возвышения орудий во всех случаях 18' Из-за этого некоторые опытные данные могут частично не совладать, но сразу видно, что дальность стрельбы береговым 381-мм орудием 100-фунтовым снарядом завышена.

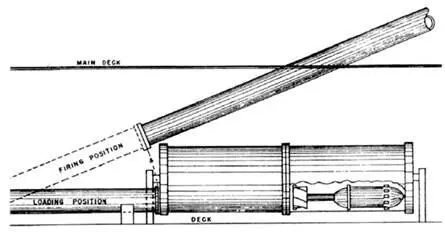

Схема заряжания пневматического орудия крейсера Везуаиус Артиллерия - фото 40

Схема заряжания пневматического орудия крейсера "Везуаиус"

Артиллерия

Пневматические пушки

Безусловно, главным оружием крейсера и его «визитной карточкой» были три пневматические пушки, называвшиеся в то время «аппаратами для стрельбы воздушными торпедами». Первоначально предполагалось вооружить корабль 267-мм динамитными орудиями, но уже в процессе строительства их заменили более мощными 381-мм. Сравнительная характеристика обеих систем представлена в таблице.

Самым первым вопросом, появившимся еще на стадии выдачи технического задания, стал вопрос о схеме размещения и конструкции пневматических орудий. Варианте установкой на поворотном лафете отпал сразу: конструкция получалась слишком тяжелая и большая по габаритам. так что даже но самым скромным подсчетам требовалось судно водой змещением. в несколько раз превышающим отпущенные 900 тонн. Сам собой напрашивался вариант со стационарным размещением стволов в корпусе.

Одновременно возник другой вопрос: как разместить эти стволы. С точки зрения боя в линии орудия напрашивались ориентированными побортно. Однако из- за того, что размах бортовой качки обычно намного превышает размах килевой, получалось, что точность установленных таким образом орудий хуже почти на порядок. Кроме того, орудия в диаметральной плоскости было гораздо легче вписать по условиям компоновки.

По своей конструкции орудия представляли три тонкостенные чугунные трубы 1*. Они были установлены неподвижно в диаметральной плоскости пол углом 18° к горизонту. Первоначально при проектировании было решено установить их под углом 10°. но уже в ходе строительства из- за боязни рикошета снаряда при падении угол возвышения был увеличен сначала до 16°, а затем окончательно до 18°.

Толщина стальной стенки составляла несколько миллиметров 4, внутрь ствола в скрепленном состоянии для уменьшения коэффициента зрения вкладывалась медная труба. Также для уменьшения сопротивления снаряда в канале ствола пушка была гладкоствольная. Для закручивания снаряда в полете предназначались небольшие деревянные стабилизаторы, наподобие современных стабилизаторов для мин.

Длина орудия составляла 16,47 м, но практически целиком оно было запрятано внутри корпуса. Над палубой, в 11 метрах от форштевня, ствол выставлялся на пару метров.

Казенная часть орудий располагалась ниже ватерлинии. Поэтому для заряжания пневматических орудий требовались манипуляции глубоко в недрах судна, в отличие от большинства судов того периода, где все происходило на уровне главной палубы.

На «Везувиусе», последние три метра трубы каждого ствола были откидывающимися. У казенной части орудия находился большой вращающийся барабан, наподобие барабана для револьвера. Он имел пять отсеков, в каждом из которых находилось по динамитному снаряду.

При заряжании барабан проворачивался гак. чтобы ось симметрии самого нижнего отделения совместилась с осью откидывающейся части орудия. Тогда снаряд досылался в трубу посредством гидравлического досылателя. после чего откидывающаяся секция занимала свое место у орудия и. таким образом, получалась своеобразная трубка 54-футовой длины, запечатанная с одного конца, внутри которой находился снаряд. В этом положении орудие было готово произвести выстрел.

После заряжания револьверный барабан немедленно изготавливался к следующему заряжанию. Перед ним стоял еще один барабан, полностью идентичной конструкции. Единственное отличие заключалось в том. что снаряд из него досылался в первый барабан. Таким образом, каждое орудие могло произвести по 10 выстрелов. Пока корабль не производил все 30 выстрелов, барабаны не могли быть перезаряжены. Сама операция перезарядки производилась в портовых условиях и требовала значительного времени. Боезапас корабля составлял 30 снарядов, но обычно, чтобы иметь в барабане пустое место, загружали по 27.

В литературе указано, что максимальная скорострельность орудий была около одного выстрела в минуту 2*, но стрельбу в таком темпе крейсер не вел.

Рядом с барабаном помещался и весь комплекс пневматики: компрессоры, баллоны со сжатым воздухом, пневмовентили, а также гидравлическое оборудование для управления всем этим.

1* В литературе. например в работе И. Сакса, встречается ошибочное мнение, что корпус орудия был стальной Однако, как показывают архивные документы, хотя это и кажется на первый взгляд маловероятным, стволы были чугунными.

2* A по данным С. Шунца, выстрел в две минуты.

Продолжение следует

Рем Уланов Боевая подруга Продолжение статьи Полковой миномет ТиВ - фото 41

Рем Уланов

«Боевая подруга»

Продолжение статьи "Полковой миномет" ("ТиВ" № 12/2002 г.)

На пересыльном пункте, располагавшемся рядом с тюрьмой «матросская тишина», в длинных коридорах, выстланных двухцветными метлахскими плитками, вдоль стен находились десятки человек, выписанных из госпиталей или отпущенных из военной комендатуры. Они ожидали формирования команд, направляемых в различные воинские части.

Обстановка на пересыльном пункте была терпимая. Старшины, под надзором которых находились военнослужащие всех возрастов, званий и специальностей, охотно давали всем желающим увольнительные записки на один, два и лаже три дня. Их либерализм объяснялся очень просто: дневные сухие пайки, выдававшиеся утром, оставались в руках «благодетелей». А ушедшие в увольнение сами могли прокормиться у родственников или знакомых. Получив увольнительную записку со строгим предупреждением не попадаться военным патрулям, особенно в метро, я поехал к себе домой на Кузнецкий мост. Пошарив н старом буфете и не найдя ни крошки съедобного, пошел к товарищам по школе. Один — Сергей Дорофеев, не призванный н армию по зрению, учился в институте иностранных языков. Другой — Александр Легезо учился в энергетическом институте, студентов которого в армию не брали. Переночевав у него одну ночь и понимая, как сложно было его матери накормить при карточной системе еще одного человека, я решил раньше времени вернуться на пересылку. Утром нам всем приказали одеться, выйти в закрытый со всех сторон двор, построиться в каре и своими глазами увидеть, как ввели дезертира, прочитали ему приговор и расстреляли при всем честном народе, е воспитательной точки зрения, надо полагать.
