Наличие некоторого плеча между осями цапф шатуна в вертикальной плоскости вызывало его поворот и вращение кривошипа около его оси качания.

Раскладывание рычагов замедляло отход затвора от казенника ствола. При этом шатун своим задним коленом давил на гребень тарели, отводя массивную тарель и ударник назад относительно остова затвора — это ускорение ударника также отбирало у остова часть кинетической энергии. Вместе с тарелью двигалась лодыжка с шепталом — до зацепления шептала с боевым взводом верхнего гребня затвора, после чего тарель уже не могла придвинуться к остову. В таком виде подвижная система доходила до крайней задней точки (длина хода затвора — 100 мм), после чего под действием винтовой возвратно-боевой пружины шла вперед. Остов затвора подхватывал очередной патрон, досылал его в патронник, рычаги складывались, несколько тормозя затвор и смягчая удар в передней точке, не допуская отскока затвора. После запирания канала ствола ударник оставался взведенным, а возвратно-боевая пружина поджатой.

Спусковой механизм состоял из спускового рычага на затыльнике и спусковой тяги. Неавтоматический предохранитель в спусковом рычаге не позволял ему сместиться вперед. При нажиме на рычаг спусковая тяга поднимала головку лодыжки и поворачивала лодыжку. Шептало выходило из зацепления с боевым взводом затвора. Ударник шел вперед и разбивал капсюль патрона. При нажатом рычаге спусковая тяга оставалась в заднем положении, и в следующем цикле автоматики происходил выстрел. Рукоятка перезаряжания с правой стороны короба была жестко посажена на правую шейку кривошипа.

Питание — от холщовой ленты на 100 или 250 патронов. Для облегчения заряжания лента снабжалась кожаным наконечником. Снизу короба собирался подающий механизм барабанного типа. Барабан нес зубчатку для пуль и гильз, втулка — храповое колесо. Затвор, двигаясь назад передним нижним гребнем давил на зуб храпового колеса и поворачивал его влево. Барабан захватывал патрон и продвигал ленту влево. Извлекатель остова затвора сдвигал патрон за шляпку гильзы назад, извлекая его из ленты и переводя в канавку барабана, патрон поворачивался носиком пули вверх и при дальнейшем вращении барабана поднимался по направляющим скосам короба на линию досылания. В это время на зубчатку вставал следующий патрон. Поворот барабана производился при движении назад и вперед. Такая система требовала при заряжании пулемета трижды повернуть рукоятку перезаряжания, чтобы первый патрон оказался в патроннике. Извлечение стреляной гильзы производил подпружиненный выбрасыватель остова затвора. Смонтированный в пазу остова отражатель скользил выступом по пазу короба, и упершись в задний край паза выступал за зеркало затвора и выталкивал гильзу влево.

Дабы ослабить сцепление гильзы со стенками патронника и предотвратить ее разрыв при извлечении, в конструкцию ввели механизм смазки («осалки») — патрон перед досыланием в патронник смазывался маслом. Механизм монтировался в крышке короба и кроме масленки включал насос, поршень которого приводился в действие правым гребнем остове затвора, — при движении вперед он всасывал в шток поршня порцию масла, а при движении назад выдавливал ее на патрон. В 1912 г. пулемет модернизировали: улучшена конструкция станка, повышено надежность и технологичность производства, на правую шейку кривошипа надели ролик для снижения трения при вращении, извлекатель сделали съемным, улучшили конструкцию станка. Внешне модификация М/07/12 отличалась верхней гранью крышки короба, служившей как бы продолжением линии кожуха ствола.

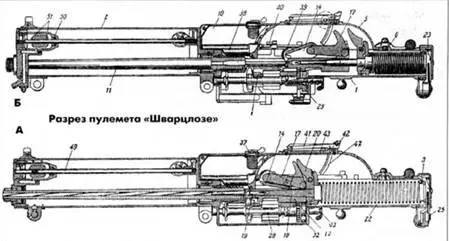

А — подвижная система в крайнем переднем положении, Б — подвижная система в крайнем заднем положении; 1 — короб, 2 — кожух, 3 — затыльник, 5 — крышка короба, 6 — защелка крышки, 10 — масленка, 11 — ствол, 12 — остов затвора, 17 — шатун, 18 — стебель ударника, 19 — боек, 20 — тарель ударника, 21 — лодыжка, 22 — возвратно-боевая пружина, 23 — спусковой рычаг, 25 — предохранитель, 28 — вал барабана, 29 — втулка барабана, 32 — коробка барабана,33 — разрядник, 38 — трубка масленки, 39 — шток, 40 — поршень, 41 — прицельная рамка, 42 — целик, 43 — колодка прицела, 47 — дуга прицела, 50, 51 — золотниковый механизм пароотвода

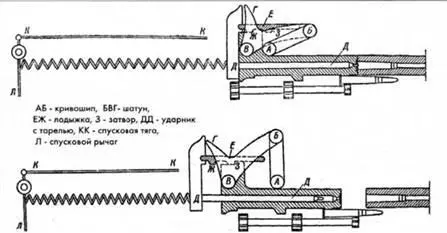

Схема работы автоматики пулемета «Шварцлозе».

Вверху — подвижная система в крайнем переднем положении, внизу — ночало отхода затвора назад после выстрела

Несложный золотниковый механизм в кожухе регулировал отвод пара в зависимости от угла возвышения ствола. Прицел — секторный, с треугольной прорезью целика, барабаном, насеченным от 2 до 24 (от 200 до 2400 и), и устройством ввода боковых поправок. Мушка крепилась на кожухе. Длина прицельной линии — 686 мм. Неплохой находкой были горизонтальные рукоятки управления на затыльнике.

Станок — треножный с жестко приваренной к основанию задней и шарнирно укрепленными передними ногами, связанными растяжками. Высота линии огня регулировалась выдвижением ног. В верхнее гнездо основания вставлялся укрепленный на коробе пулемета конический вертлюг. Механизм вертикальной наводки включал два зубчатых сектора и шестеренчатый редуктор с маховичком и зажимом. Горизонтальное наведение осуществлялось с помощью вертлюга и ползушки, двигавшейся по горизонтальной дуге с ограничителями рассеивания. Ползушка соединялась с шаровой пятой пулемета. При довольно большой массе станок выгодно отличался от ряда «ровесников» сравнительно небольшими размерами. На станок мог крепиться щит. Впоследствии станку придали возможность зенитной стрельбы — либо на ноги крепили удлиняющие трубы, позволявшие вести зенитный огонь из положения с колена, либо станок опрокидывали вперед, а на заднюю ногу, как на зенитную стойку, крепили специальное гнездо для вертлюга пулемета.

Облегченный «ручной» вариант пулемета М/07/12/16 ставился на соШку или легкую треногу, получил съемный плечевой упор, лента использовалась на 100 патронов.

Как и многие пулеметы тех лет, «Шварцлозе» послужил в авиации. «Авиационная» модификация M/07/12/R16 имела воздушное охлаждение ствола, а для повышения темпа стрельбы — и дополнительную буферную пружину в затыльнике.

К достоинствам системы кроме сравнительной простоты относились небольшое (166) количество деталей, их большие размеры и прочность. Это была первая успешно работавшая в боевых условиях система пулемета с полусвободным затвором. Явными недостатками можно считать низкую баллистику и необходимость «осалки» патронов. Со временем, впрочем, масленку из конструкции М/07/12 исключили, а для дополнительной задержки отпирания канала ствола утяжелили затвор.
