Алюминиевые штифты и ролики системы подачи ленты заменены стальными. Лоток подачи ленты также стальной, без хромирования. Ствол снабжен щелевым пламегасителем, рассчитанным на уменьшение засветки ночных прицелов. Масса сменного ствола — 3,0 кг.

При неполной разборке пулемет (без станка) разделяется на пять частей.

Армия США приняла M240G с треножным станком Ml 22, морская пехота — Ml22 с амортизированным креплением LTM по бельгийскому образцу.

Ряд американских специалистов выразил надежду, что M240G разрешит многолетнюю проблему единого пулемета в вооруженных силах США — занятно, что после стольких лет собственных разработок американцы возложили надежду на старый добрый бельгийский MAG. Это, правда, до известной степени унифицирует единый пулемет по патрону и системе с танковыми и частью вертолетных. Вооружение американских вооруженных сил становится все менее «американским».

M240G вместе с М249 уже «повоевал» в составе американских войск в Афганистане в 2001–2002 гг.

Патрон 7,62x51 НАТО Масса пулемета

с прикладом и сошками, без ленты, кг 11,9

Длина пулемета, мм 1245

Длина ствола, мм 625

Нарезы, правосторонние 4

Длина хода нарезов, мм 305

Темп стрельбы, выстр./мин 650-950

Прицельная дальность, м 1 800

Эффективная дальность стрельбы, м 1200

12,7-мм «Браунинг» — один из наиболее старых и заслуженных пулеметов. Когда в 1918 г. стало известно о появлении в Германии 13-мм пулемета TuF, от американских войск во Франции стали поступать требования на аналогичное оружие. Патрон калибра.50 (12,7 мм) был разработан компанией «Винчестер». В 1921 г. армия США приняла 12,7-мм пулемет Дж. М. Браунинга с водяным охлаждением ствола, в целом повторявший схему 7,62-мм станкового пулемета «Браунинг» М1 91 7. Вариант с воздушным охлаждением и подачей ленты слева или справа был принят в 1923 г. первоначально как авиационный. В 1933 г. он был модернизирован для наземного использования и переименован в М2. В дальнейшем возникла необходимость утяжелить и удлинить ствол для стрельбы длинными очередями без ухудшения баллистических свойств, а для упрощения конструкции исключить масляный амортизатор. После модернизации пулемет назван М2НВ (Heavy Barrel — «тяжелый ствол») и в этом качестве с начала 1930-х гг. используется как пехотное оружие поддержки, а также ставится на боевые машины.

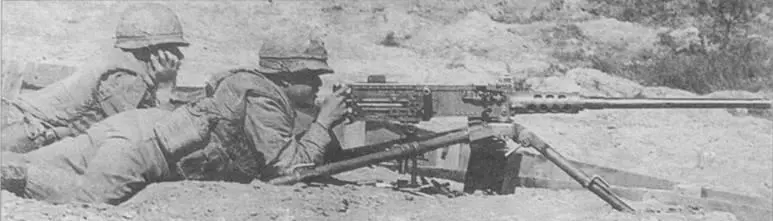

Стрельба из пулемета М2НВ «Браунинг» с треножного станка в положении лежа

Крупнокалиберный пулемет М2НВ «Браунинг» с ночным прицелом AN/TVS5 на треножном станке М3

Устройство пули патрона. 50 APIHC:

1 — зажигательный состав, 2-упрочненный сердечник, 3-оболочка, 4-кольцевая накатка, 5-рубашка, 6- донная шайба

Крупнокалиберный пулемет М2НВ «Браунинг» на зенитной установке (крестовине) М63

Схема устройства бельгийского патрона типа 12,7x99 с бронебойно- осколочно-зажигательной пулей APEI

1- капсюль, 2 — латунная гильза, 3 — заряд пороха, 4 — стальная рубашка, 5 — бронебойный сердечник из тяжелого сплава, 6 — смесь взрывчатого и зажигательного состава, 7 — латунная оболочка пули

После Второй мировой войны М2НВ сняли с производства, но опыт локальных войн показал, что потребность в таком оружии остается, и выпуск М2НВ восстановили. Он стал одним из наиболее широко распространенных и удачных крупнокалиберных станковых пулеметов, состоя на вооружении в США и более чем 30 других странах (в годы Второй мировой войны М2НВ поставлялся и в СССР с американскими танками, БТР и зенитными установками).

Автоматика пулемета имеет «откатный двигатель» и действует по схеме отдачи ствола с коротким ходом. В момент выстрела затвор заперт на боевые упоры через рычаг запирания, который сцепляется с боевыми выступами на муфте ствола. Энергия отката передается на подвижный ствол и ствольную муфту, которые начинают движение назад. Затвор движется вместе с ними. Рычаг запирания проворачивается на оси под действием подвижных частей и расцепляет затвор со стволом. Ствол с муфтой упираются в ствольный буфер, начинают его сжимать и останавливаются. Во время отката ствол нажимает на рычаг ускорителя, который связан с затвором. Так как длинное плечо ускорителя направлено к затвору, большая часть энергии движения ствола передается затвору, и его движение ускоряется. Кроме того, снижается сила удара ствола по буферному амортизатору. Затвор извлекает стреляную гильзу из патронника, которая затем попадает на отражатель и выбрасывается за пределы ствольной коробки. Затвор сжимает возвратную пружину и в конце движения назад ударяет в буферные пластины у затыльника ствольной коробки. Буферные пластины совместно с возвратной пружиной придают затвору скорость наката. По пути выбрасыватель захватывает очередной патрон. Выступы на нижней части затвора вновь сцепляются с ускорителем и затвор догоняет ствол с муфтой, которые только начинают движение вперед. В конце движения вперед рычаг запирания, под действием накатывающегося ствола, воздействуя через клин на заднюю часть остова затвора, приподнимает ее и тем самым сцепляет боевые упоры затвора с боевыми выступами муфты ствола.

Пулемет М2НВ «Браунинг» с коллиматорным прицелом на вертлюжной установке.

Патрульный катер с двумя шкворневыми установками для крупнокалиберных пулеметов М2НВ (с бронещитами) и одной для единого пулемета М60

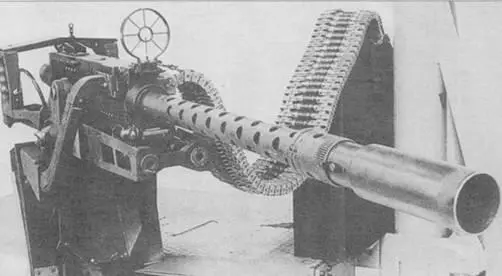

Подвижная вертолетная установка 12,7-мм пулемета с рукоятками управления, ракурсным прицелом, гибким рукавом подачи патронов, надульником- удлинителем (для уменьшения дульного пламени)
