В самих США попытки заменить М2НВ новым крупнокалиберным пулеметом (бикалиберное — 12,7/20-мм — оружие «Доувер Дэвил» или 12,7-мм пулемет фирмы AAI по программе GPHMG, высокотемпный шести- или трехствольный GECAL 50 «Дженерал Электрик» с внешним приводом автоматики), автоматическим гранатометом или пушкой типа ASP-30 также не увенчались успехом. После операции «Буря в пустыне» армия США включила в заказ на 1993 г. 1469 пулеметов М2НВ, явно стремясь сохранить его на вооружении и дальше. Похоже, он останется в войсках еще много лет, хотя его конструкция, по нынешним меркам, выглядит устаревшей. Количество пулеметов М2НВ, произведенных за все время различными компаниями, оценивается примерно в три миллиона. В ряде стран он используется наряду с ДШКМ советского или китайского производства, причем иногда — как в Югославии, например — он используется на боевых машинах советского образца в качестве зенитного.

Патрон 12,7x99 (.50 «браунинг»)

Масса пулемета, кг 38

Длина пулемета, мм 1651

Длина ствола, мм 1 143

Нарезы 8

Длина хода нарезов, мм 381

Темп стрельбы, выстр./мин 450-600

Боевая скорострельность, выстр./мин 100

Начальная скорость пули, м/с 893-930

Прицельная дальность, м 1800

Емкость ленты, патронов 1 10

Патрон 12,7x99 (.50 «браунинг»)

Масса, кг 25

Масса ствола, кг 7

Длина 1560

Темп стрельбы, выстр./мин 500/725

Эффективная дальность стрельбы, м 1 800

Порядок разряжания

Отжать вниз останов затвора. Повернуть защелку крышки короба и поднять крышку. Снять ленту, если она установлена. Отвести назад рукоятку взведения с правой стороны короба, чтобы затвор встал на боевой взвод. Осмотреть зеркало затвора, удалить патрон или гильзу, которые могли быть им извлечены из ствола, убедиться в отсутствии патрона в патроннике. Нажать вниз выбрасыватель на зеркале затвора, закрыть крышку, нажать вниз останов затвора и дать затвору вернуться в переднее положение, нажать спусковой рычаг.

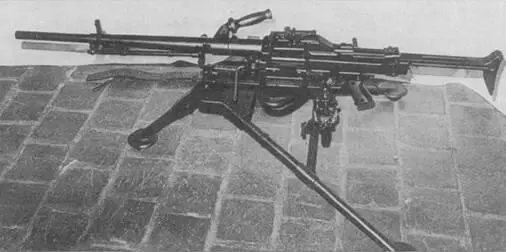

Единый пулемет ААТ mle F1 на треножном станке М2

После Второй мировой войны французы среди первых приняли на вооружение единый пулемет (Германия, где собственно появился тип «единого пулемета», в тот период своей армии официально еще не имела). Видимо, поэтому он нес черты старых, довоенных идей, во Франции же и реализованных — одна модель, которая может использоваться в качестве ручного пулемета с легким стволом и сошками и в качестве станкового с тяжелым стволом и на станке. Именно так выглядел пулемет АА52 (или ААТ, т. е. Arme Automatique Transformable — «автоматическое оружие изменяемой конфигурации»), разработанный на государственной оружейной фабрике в Шательро. Принятие нового пулемета ускорил опыт Индо-Китайской кампании начала 1950-х гг., показавший сложности использования частями разнотипных пулеметов. При этом конструкцию постарались максимально удешевить в производстве — скажем, ствольная коробка сварена из двух штампованных деталей. Производство пулемета передали на фабрику в г. Туле. Первоначально АА52 или АА F1 выпускался под французский патрон 7,5x54 Mle 1929, затем появилась модель NF1 (АА NF1) под патрон 7,62x51 НАТО, выпускавшаяся «GIAT — Индастриз». К настоящему времени ААТ устарел, но продолжает использоваться. К тому же он интересен своей системой.

Пулемет имеет два варианта ствола: тяжелый для использования в варианте станкового и облегченный укороченный — в варианте ручного. Для смены ствола необходимо нажать на его защелку (в ранних образцах защелка оттягивается назад), а затем повернуть рукоятку для переноски по часовой стрелке и вынуть ствол вперед.

Работа автоматики основана на принципе отдачи полусвободного затвора. Дабы предотвратить разрывы гильзы при ее извлечении, в патроннике имеется несколько «канавок Ревелли» на половину его длины. Пороховые газы входят в продольные канавки и гильза «плавает» в патроннике за счет равного давления газов на ее стенки снаружи и изнутри, следовательно, может двигаться относительно свободно. Тем не менее «прихват» гильзы в патроннике случался чаще, чем хотелось бы. Для замедления отпирания канала ствола применяется составной затвор с перераспределением энергии между его частями. Передняя его часть (боевая личинка) соединена с задней (остовом) рычагом. Короткая часть рычага находится в боковом вырезе ствольной коробки, а длинная — против массивного остова затвора. Давление газов воздействует на зеркало затвора, и рычаг вынужден перемещаться, придавая ускорение остову затвора и задерживая его боевую личинку до тех пор, пока рычаг не выйдет из паза. Затем весь затвор отбрасывается назад за счет остаточного давления. Стреляная гильза удерживается выбрасывателем на зеркале затвора до тех пор, пока она не ударится об отражатели в задней части лотка подавателя и будет выброшена вниз. Амортизатор в задней части ствольной коробки обеспечивает плавное возвращение затвора вперед. О пулемете ААТ установилось мнение, что он «работает на пределе надежности», что заметно помешало его распространению. Зазор между зеркалом затвора и дном гильзы требует постоянной регулировки в ходе эксплуатации. При его нарушении или производственных дефектах гильзы возможны ее разрывы.

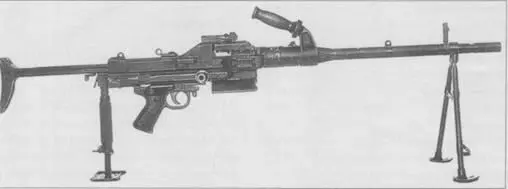

Единый пулемет ААТ MLE F1 в варианте ручного на сошках и задней опоре

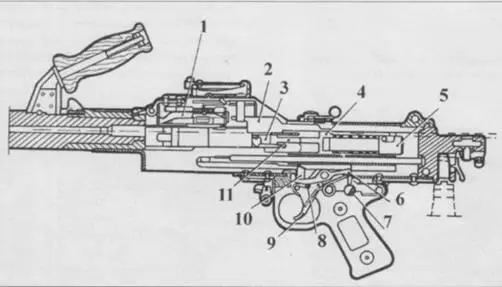

Разрез единого пулемета ААТ (АА52)

1 — подаватель, 2 — кулачковый выступ, 3 — боевая личинка затвора, 4 — остов затвора, 5 — амортизатор, 6 — шептало, 7 — предохранитель, 8 — ролик, 9 — спусковой крючок, 10 — разобщитель, 1 1 — замедлитель

Работа системы питания пулемета ААТ. Слева показана последовательность подачи патронов:

1-захваты, 2-палец ползуна, 3-рычаг подачи, 4-кулиса рычага подачи, 5-фигурный паз остова затвора

«Свободно плавающий» ударник подается вперед только тогда, когда рычаг, удерживающий части затвора порознь, повернется в пазах ствольной коробки на конечном этапе движения вперед и освободит проход для бойка ударника. Пулемет предназначен для стрельбы с темпом около 900 выстр./мин. только в непрерывном режиме. Для обеспечения зацепления шептала с боевым взводом затвора используется управляемое шептало с разобщителем, приводящим само шептало в нужное положение. Шептало представляет собой рычаг, вращающийся вокруг средней точки. Задний его конец соединяется с боевым взводом затвора и называется носиком шептала. Передняя часть (хвост) находится над спусковым крючком. При нажатии на крючок хвост шептала поднимается, а носик опускается. Затвор освобождается и начинает движение. Присоединенный к спусковому крючку разобщитель в это время движется вниз. Разобщитель имеет пружину, поворачивающую его под хвостик шептала. При возвращении спускового крючка вперед разобщитель идет вверх и не дает упасть хвостику шептала. При откате затвор возвращается и давит на разобщитель, отводя его назад и сжимая пружину, таким образом освобождается хвост шептала, который снижается. Носик шептала поднимается и, как только затвор, пройдя над ним, начинает движение вперед, носик шептала готов перехватить боевой взвод затвора. Так исключается повреждение шептала. Спусковой механизм снабжен кнопочным предохранителем в верхней части пистолетной рукоятки: для постановки оружия на предохранитель кнопку нужно нажать влево (при этом запирается спусковой крючок), для перевода в положение «огонь» — вправо.
