Так для ракеты был выбран двигатель Исаева, в серийном производстве получивший обозначение — С5.711 — по номеру ОКБ-5, объединившего в 1958 г. коллективы двигателиотов Исаева и Севрука.

Использование двигателя С2.711 (C5.7U) потребовало размещения на ракете 1Д трех топливных баков: "Г'' — для горючего ТГ-02, "О" — для окислителя АК-20Ф и "И" — для инициирующей жидкости ОТ-155. Время работы маршевого двигателя определялось запасом компонентов топлива на борту и составляло около 25 секунд при общем ресурсе около минуты.

Для стартовой ступени ракеты "1Д" в КБ-2 завода № 81 под руководством И И. Картукова первоначально разрабатывался твердотопливный двигатель ПРД-10. Для обеспечения его работоспособности в температурном диапазоне от -40 до +50 °C требовалось использование четырех сменных сезонных вкладышей для изменения критического сечения сопла стартового двигателя. Это значительно усложняло эксплуатацию ракеты. В дальнейшем был спроектирован и принят на вооружение в составе ракет семейства В-750 стартовый ускоритель ПРД-18 с критическим сечением сопла, регулируемым в зависимости от температуры окружающей среды за счет продольного смещения центрального тела — так называемой "груши". Время работы стартового двигателя составляло около 3 секунд. Твердотопливный заряд из рецептуры НМФ-2 для двигателя ПРД-18 разрабатывался в расположенном поблизости от подмосковных Люберец НИИ-125 коллективом во главе с Б.П. Жуковым. Для обеспечения малого времени работы требовалось обеспечить большую поверхность горения топлива, что определило исполнение заряда массой 547 кг из 14 шашек длиной 1800 мм с цилиндрическим каналом диаметром 26 мм при наружном диаметре шашки 135 мм.

Большая часть элементов бортовой аппаратуры ракеты, включая автопилот АП-75, аппаратуру радиоуправления и радиовизирования ФР-15Ю, разрабатывалась в КБ-1. Радиовзрыватель "Шмель" создавался в НИИ- 504, боевая часть В-88 — в НИИ-6.

Опытная подвижная пусковая однобалочная пусковая установка СМ-63 с переменным углом старта ракеты была спроектирована в ленинградском ЦКБ-34 под руководством Главного конструктора Б.С. Коробова. Пусковая установка типа СМ-63 оснащалась электрическим синхронно-следящим приводом наведения по азимуту и углу места, разработанным в ЦНИИ-173 (в дальнейшем переименованный в ЦНИИ автоматики и гидравлики — ЦНИИАГ). В устройстве наведения направляющей по углу места использовался секторный механизм. При отработке пусковой установки на полигоне в подмосковном Фаустово было испытано несколько типов газоотбойных устройств, предназначенных для предотвращения эрозии грунта при пусках ракет. Серийная ПУ оснащалась газоотбойным устройством в виде шатра-рассекателя, прижимавшегося к грунту газовой струей стартового двигателя ракеты. Кроме того, газоотбойное устройство повышало устойчивость ПУ при сходе ракеты с направляющей. Отработка элементов установки с использованием бросковых габаритно-весовых моделей ракет велась на полигоне Ржевка под Ленинградом.

В московском Государственном специальном конструкторском бюро (ГСКБ) разрабатывалось наземное оборудование для С-75. Всего в ГСКБ для комплексов С-75 было создано 9 агрегатов — транспортно-заряжающих машин ПР-11 различных модификаций, которые использовались для транспортировки и хранения ракет в состоянии промежуточной и окончательной готовности, заправки их окислителем и заряжания пусковых установок.

Изготовление антенн СНР было поручено подольскому заводу № 710, но добиться высокого качества изготовления антенн на заводе не удалось, и их производство передали на артиллерийский завод № 92 ("Горьковский машиностроительный завод") и самолетостроительный завод № 23 в подмосковных Филях, где уже была отработана технология штамповки крупноразмерных металлических деталей.

К маю 1954 г. был разработан эскизный (технический) проект системы С-75, включавший станцию наведения ракет (СНР), двухступенчатые ракеты и наводимые пусковые установки с наклонным стартом.

Двигатель С2.711

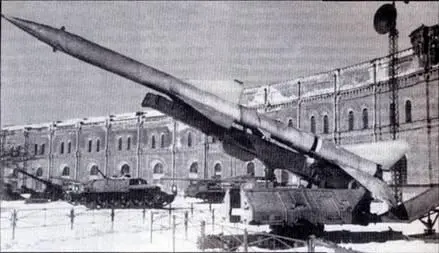

Пусковая установка СМ-68

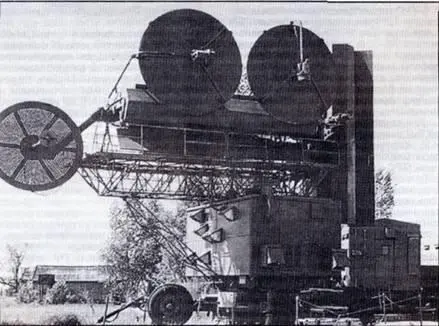

Станция наведения ракет

Однако дорога, лежавшая перед разработчиками С-75, была далеко не гладкой. Один из ведущих специалистов в области ПВО и ПРО — Г.В. Кисунько, так вспоминал об одном из весьма напряженных эпизодов, связанных с отстаиванием С-75 на начальных этапах работы:

"Даже среди военных было много противников этого комплекса. Ознакомившись с работами по С-75, заместитель Председателя Совмина СССР В.А.Малышев пообещал договориться с министром обороны и ускорить принятие решения по С-75.

На совещание у В.А.Малышева по вопросу по теме С-75 прибыли министр обороны маршал Жуков Т.К. и все его заместители, несколько гражданских министров… Немного поволновавшись вначале, я сделал общий доклад по системе С-75 и по ее радиотехническим средствам. Затем выступил с докладом о ракете главный конструктор ОКБ-2 П.Д. Гоушин. По докладам было много вопросов и высказываний. Неожиданно для меня самым непримиримым противником системы оказался Калмыков, недавно назначенный министром радиопромышленности. После одного из моих ответов он сказал:

— Но это та же Б-200, но только в автомобиле, и вместо многоканальной одноканальная.

Я ответил, что потому и одноканальная, что в автомобиле. За мобильность приходится платить многоканальностью.

— А почему в ракете нет головки самонаведения?

— Техникой самонаведения мы еще не владеем. Вам это хорошо известно. После С-75, вероятно, будет создан и дальнобойный комплекс с головкой самонаведения. Но это будет не скоро.

— А вот генеральный конструктор Лавочкин и наши радиоспециалисты считают, что следующую за С-25 систему обязательно надо делать с головками самонаведения. И ее мы сделаем раньше вашей С-75.

— Ракета для С-75 уже летает на полигоне. Готовы и радиокабины для экспериментального образца. На днях они тоже будут отправлены на полигон.

Наша пикировка на этом закончилась, но волшебные слова о головке самонаведения возымели действие. Все выступавшие вслед за нами маршалы высказались за то, чтобы в этой системе была головка самонаведения. "

И напрасно Кисунько с Грушиным пытались объяснить, что для этого пришлось бы разрабатывать совсем новый, другой проект. Никто из выступавших не имел представления о головках самонаведения, кто-то даже поратовал за их "навинчивание" в дальнейшем и на артиллерийские снаряды…
