Техника и вооружение 2002 10

Разрез ручной зажигательно-дымовой гранаты № 77; 1 — предохранительный колпак; 2 — шарик; 3 — крышка корпуса, 4 — ударник; 5 — предохранительная чека; 6 — контрпредохранительная пружина; 7 — капсюльная втулка; 8 — капсюль-воспламенитель; 9 — корпус ударного механизма; 10 — детонатор; 11 — фосфор.

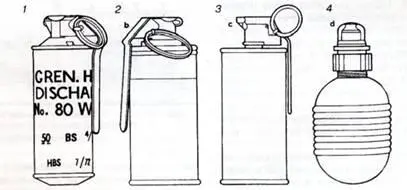

Зажигательные ручные гранаты. 1 — Британская граната № 80 WP с белым фосфором. Дымовая и зажигательная граната с замедлителем. Состоит на вооружении, но уже устарела. 2 — Британская граната L1A2 с назом CS, использовалась в 70-е годы во время беспорядков в Северной Ирландии. Взрыватель с замедлителем. 3 — Американская зажигательная граната ТНЗ AN- М14, 60-х годов. Горит в течение 30–45 секунд, выделяя большое количество тепла. 4 — Современная немецкая дымовая и зажигательная граната DM 19. Детонация происходит при ударе о твердую поверхность, пластмассовый корпус трескается, и фосфорный наполнитель самовозгорается.

Однако точность «мортирной стрельбы» оказалась низкой, бутылки часто разбивались в момент выстрела, так что этот способ не нашел широкого применения.

Жидкостью КС снаряжались и авиационные жестяные ампулы АЖ- 2, применявшиеся против танков советской штурмовой и бомбардировочной авиацией. Они выбрасывались из специальных кассет или прямо из бомбоотсека. Ампулы АЖ-2 со смесью КС применяла и наша пехота в качестве зажигательного средства ближнего боя.

Менее известны применявшиеся советскими бойцами так называемые термитные шары. Это действительно были небольшие шары, отформованные из термита (окись железа с алюминием), массой 300 г, с простым запалом. Время их горения достигало 1 мин, температура горения — 2000–3000 °C. Не имеющий оболочки шар для ношения в кармане или сумке просто обертывался бумагой. Возгорался он практически мгновенно. Понятно, что особой популярностью такое опасное в обращении средство, в отличие от бутылок КС, не пользовалось.

Схоже обстояли дела и в других армиях. В США имелась зажигательная граната ANM-14 с металлическим цилиндрическим корпусом и стандартным дистанционным запалом-воспламенителем М200-А1. Тем не менее американцы использовали и «стеклянную» гранату М3 с дистанционным запалом (с предохранительной чекой с кольцом), крепящимся к бутылке металлическим хомутом. Правда, противотанковое применение этих гранат не предусматривалось — они предназначались для поджога строений, деревянных мостов, самолетов на земле и т. п.

Так или иначе, «бьющиеся гранаты» применяло большинство армий. Бутылки с фосфорсодержащей смесью использовали англичане. А польская Армия Крайова во время Варшавского восстания в 1944 году применяла «бутылкометы» в виде рессорных катапульт и станковых арбалетов (!).

Американцы сначала считали подобное оружие слишком примитивным, но, проанализировав боевой опыт, взяли его на вооружение и широко применяли напалмовые огнефугасы во время войны в Корее (1950–1953 гг.). Советские танкисты столкнулись с "коктейлем Молотова" в Венгрии (1956 г.) и в Чехословакии (1968 г.).

И даже в наше время зажигательные бутылки остаются широко распространенной импровизацией не только «партизан», но и излишне буйных демонстрантов. А в Северной Ирландии бойцы ИРА с успехом их применяют и по сей день.

В Первую мировую войну появились зажигательные ручные гранаты. Они весили от 550 до 750 г и были двух типов: фосфорные (зажигательно-дымовые) и термитные (см. "ТиВ" № 7/2002 г.). Последние горели 3–4 минуты и могли быть применены для приведения в негодность металлических орудий и машин. Зажигание производилось перед бросанием или в момент бросания гранаты.

Гранаты, снаряженные фосфором, применяются одновременно в качестве зажигательных и дымовых гранат. Они используются при выкуривании противника из убежищ, окопов, а также для порчи противогазов.

Термитные зажигательные гранаты применяются при сбрасывании их в окопы, убежища, для поджога кустов, деревянных строений, для приведения в негодность оружия, двигателей у автомашин и самолетов, их несущих частей и т. д.

Современная западногерманская зажигательно-дымовая граната DM-19, которая снаряжается зажигательной смесью, создает не только густой черный дым, но и пламя. С помощью этой гранаты ослепляются огнем и дымом экипажи бронированных машин, поджигается легковоспламеняющаяся боевая техника, выкуривается противник из оборонительных сооружений.

Во время Второй мировой войны сигнальные пистолеты («ракетницы») превращали в род огнеметного гранатомета. К слову, стандартная сигнальная ракета, а точнее, «звездка», сама по себе обладает неплохим зажигательным действием. Все воюющие стороны широко применяли их для поджога деревянных построек, скирд сена, посевов, складов ГСМ и т. п. Но с целью усиления зажигательного эффекта в СССР к 26,5-мм сигнальному пистолету был создан специальный «диверсионный» патрон с зажигательной гранатой.

В настоящее время на вооружении вооруженных сил ФРГ состоят ручные зажигательно-дымовые патроны DM-24 и DM-34, являющиеся, по сути, чем-то средним между ракетницей и одноразовым ручным огнеметом. Они являются индивидуальным оружием и предназначены для борьбы с бронетанковой техникой, создания очагов пожаров, а также для ослепления и выкуривания живой силы из подвалов и различных укрытий. Снаряжение их — смесь красного фосфора и порошкообразного магния (температура пламени 1200 °C).

Ручной зажигательный патрон DM- 24 представляет собой направляющий ствол из многослойного клееного картона с металлическим казенником. Внутри его расположены спусковой механизм и предохранительное устройство, ударник с бойком и пороховой вышибной заряд. В картонной части ствола помещена ампула с зажигательно-дымовой смесью. Вес патрона 500 г (в том числе 200 г зажигательно-дымовой состав, время горения которого 1–2 минуты), длина 390 мм, диаметр 40 мм. Максимальная дальность метания 80 метров, эффективная — 35–45 метров.

Ручной зажигательно-дымовой патрон DM-34 — улучшенный вариант патрона DM-24. Он состоит из направляющего алюминиевого ствола, в котором находится трехсекционный заряд зажигательно-дымовой смеси. Откидывающаяся рукоятка со спусковым и предохранительным устройствами и пороховой вышибной заряд расположены на одном конце ствола. Вес патрона 635 г (зажигательно-дымовой состав 240 г, время горения его около 2 мин), длина 445 мм, диаметр 35 мм. Максимальная дальность метания до 100 метров, эффективная — 50–60 метров.

Стрельбу ведут из положения стоя, лежа или с колена. При нажатии на спусковой механизм срабатывает запал и воспламеняется вышибной заряд, который поджигает зажигательно-дымовой состав и выбрасывает его в направлении цели. При ударе о цель состав разбрызгивается и начинает интенсивно гореть, образуя яркое пламя, большое количество искр и густой дым.
