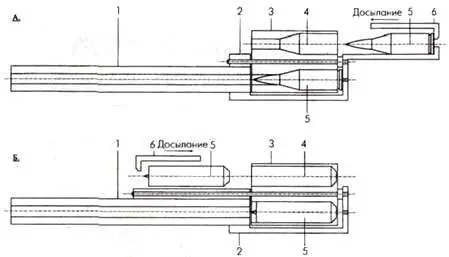

Сравнение схем многокаморного оружия: А — с заряжанием с казенного среза, Б — со специальным патроном и заряжанием с переднего среза; I — ствол, 2 — кожух, 3 — барабан, 4 — камора (патронник) барабана, 5 — патрон, 6 — досылатель, 7 — стреляная гильза.

Работа автомата револьверной схемы с газоотводным двигателем

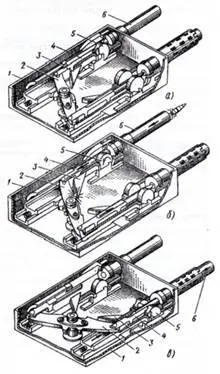

Схема органически спаренного автомата (пулемет Гаста): а — до выстрела, б — во время выстрела, в — после выстрела; 1 — короб, 2 — качающийся рычаг, 3 — упор-ускоритель, 4 — затвор, 5 — крановый боевой упор. 6 — ствол.
Стремление использовать преимущества многоствольных схем для увеличения скорострельности привело к созданию «органически спаренных автоматов». Цикл автоматики равен здесь двум циклам выстрела. Принцип работы подобной системы можно рассмотреть на примере пулемета Гаста 1918 г. (1600 выстр./мин). В качестве ведущих звеньев автоматики выступают подвижные стволы. Их продольно скользящие затворы связаны друг с другом равноплечим качающимся рычагом, ось которого неподвижно укреплена в коробе. При движении одного ствола с затвором под действием отдачи назад жестко связанный со стволом упор- ускоритель отводит одно плечо рычага назад, упираясь в него недалеко от оси вращения. Это же плечо, взаимодействуя своим концом с кулисным пазом затвора, отводит его назад. Ствол расцепляется с затвором. За счет разности плеч скорость отхода затвора выше скорости отхода ствола (рычаг играет роль ускорителя), и затвор отходит от ствола на расстояние, достаточное для перезаряжания. Но в это же время противоположное плечо качающегося рычага толкает вперед затвор второго ствола, т. е. первая половина цикла одного ствола по времени совпадает со второй половиной цикла другого ствола — обе группы "ствол-затвор" работают как бы в противофазе. В обычной системе скорость отхода подвижной системы назад выше, чем скорость возвращения под действием возвратной пружины. Здесь же скорости движения назад и вперед оказываются равны, и общий темп стрельбы органически спаренных автоматов оказывается выше, а размеры и масса — меньше, чем при комплексировании двух обычных автоматов. Поскольку выстрелы четко разнесены по времени, то и импульсносиловая нагрузка на установку (опору) оказывается ниже — максимальная сила отдачи не превышает ее величины при одном выстреле. Кроме того, появляется возможность объединить некоторые механизмы, исключить возвратные пружины Органически (кинематически) спаренными выполняются и автоматы с газоотводным двигателем, связь между автоматами может осуществляться и через зубчатые рейки и шестерню («механическая спарка LUKAC»). Из серийных систем наиболее удачно идея органически спаренного автомата была реализована в середине 1960-х годов В.П. Грязевым и А.Г. Шипуновым в 23-мм пушке ГШ-23 (затем — в 30-мм ГШ-30) — двуствольном органически спаренном автомате с газоотводным двигателем и качающимся связующим рычагом. Работа газового поршня, по сути, является двухтактной — ход назад под действием газов одного выстрела, ход вперед — за счет энергии следующего. Дабы предотвратить преждевременное отпирание канала ствола, необходим определенный свободный, холостой ход «спаривающего» механизма.
Возможно использование в спаренных автоматах и свободного затвора. Т.е по типу двигателя органически спаренные автоматы не составляют отдельный класс или группу. При всех достоинствах органически спаренных автоматов в них сохраняется проблема прерывчатой работы системы питания и подачи патрона. Органически спаренными могут выполняться и многокаморные автоматы.

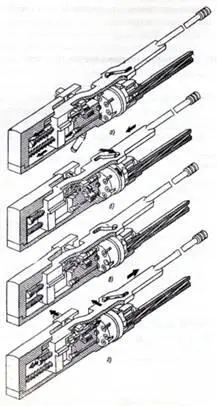

Автомат многоствольной схемы ("системы Гатлинга"): а — разрез, б — блок стволов с внешним приводом.

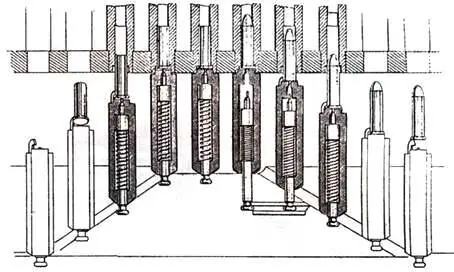

Принципиальная схема работы многоствольного автомата с внешним приводом ("системы Гатлинга"): 1 — блок стволов, 2 — центральная "Звезда", 3 — затвор, 4 — ведущий ролик, 5 — кожух, 6 — копирный паз.

Последовательность движения затвора в "системе Гатлинга".
К использованию внешних источников энергии, не связанных с энергией пороховых газов выстрела, прибегают, когда последней оказывается недостаточно для перемещения деталей автоматики с требуемыми скоростями и на требуемое расстояние. Примером одноствольной системы с внешним приводом служит система «Чэйн Ган», использованная в пушках М230, М242 «Бушмастер» (максимальная скорострельность 500 Быстр./мин), пулемете L94A1. Электродвигатель приводит в движение роликовую цепь Галля, перекинутую через четыре ролика, один из них является ведущим, второй передает движение системе питания. Одно звено цепи имеет ведущие выступы, приводящие в движение затворную раму с затвором и шток выбрасывателя. Фирма "Филко-Форд" в пушке ХМ 140 применила электродвигатель к револьверной схеме. К достоинствам внешнего подвода энергии относится независимость темпа стрельбы от мощности патрона и возможность изменять его в широких пределах, общим недостатком является сравнительная громоздкость и зависимость от внешнего источника, а также высокая вероятность аварий при затяжном выстреле или утыкании патрона при дослылании. Применяются такие системы в вооружении бронемашин, летательных аппаратов, боевых кораблей.
К "самозарядному" оружию с внешним приводом можно отнести и револьверные гранатометы и дробовики с пружиной, заводящейся при заряжании («Страйкер», РГ-6) и проворачивающей барабан при каждом нажатии спускового крючка.
Системы автоматики с внешним приводом (называвшиеся также «механизированными») можно отнести к V классу автоматики. Они ведут свое происхождение от «картечниц» середины XIX века с мускульным приводом механизмов от качающейся или вращающейся рукоятки. Наиболее перспективной из этих «картечниц» оказалась система, разработанная Р.Дж. Гатлингом в 1862–1865 гг. Ведущим звеном здесь выступает блок стволов, вращающийся вокруг продольной оси внутри неподвижного короба. Каждый ствол имеет свой скользящий затвор, движение затвора относительно ствола обеспечивается взаимодействием его кулачка с замкнутым наклонным копирным пазом в форме эллипса на внутренней поверхности короба — таким образом вращение блока стволов преобразуется в возвратно-поступательное движение затвора. Больший участок копирного паза соответствует операциям извлечения и выбрасывания гильзы, участок, соответствующий переднему положению затвора, почти спрямлен в поперечном сечении и служит запирающей поверхностью, обеспечивающей плотное прилегание затвора к стволу. Ударник затвора взводится, скользя своей головкой по специальному поперечному копирному пазу короба. Когда ствол с затвором приходит в положение для выстрела, и затвор запирает ствол, головка ударника выходит из паза, ударник разбивает капсюль патрона. Темп стрельбы определяется скоростью вращения блока стволов, причем высокая скорострельность достигается без излишнего разогрева стволов, поскольку они стреляют поочередно. К достоинствам схемы относится непрерывность движения блока стволов и связанных с ним механизмов, полное совмещение операций, равномерная и безударная работа системы питания. Растянутость цикла автоматики на несколько выстрелов уменьшает скорости соударения деталей. Как и многокаморное оружие, многоствольное не боится осечек, но та же непрерывность вращения может привести к серьезной поломке при затяжном выстреле — отпирание канала ствола произойдет при высоком уровне давления. Обеспечение безопасности требует введения специальных датчиков.
