Техника и вооружение 2002 08

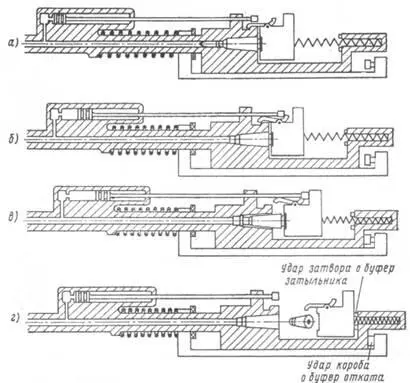

Схема работы автомата на амортизаторе с отводом пороховых газов: а — перед выстрелом, б — начало отпирания, в — конец отпирания, г — выбрасывание стреляной гильзы.

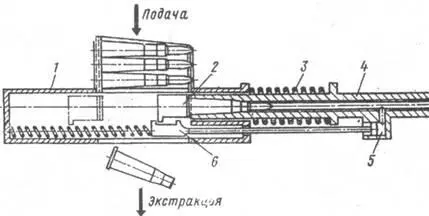

Схема работы автомата с отводом пороховых газов с неподвижным коробом: 1 короб, 2 — затвор, 3 — ствольная пружина. 4 — ствол, 5 — газовая камера, 6 — затворная рама.

В опытной штурмовой винтовке «Штайр-Манлихер», созданной под телескопический патрон по программе ACR, газовый двигатель сочетался с отделяемым патронником, перемещающимся в вертикальной плоскости. Шток газового поршня, двигаясь назад, опускает патронник вниз, а подающий рычаг извлекает из магазина и досылает в патронник очередной патрон, выталкивающий вперед стреляную гильзу. Затем пружина патронника резко подает его вверх, чтобы ударник в верхней части ствольной коробки смог инициировать капсюльный состав, выполненный в гильзе в виде пояска. Сокращается длина оружия, несколько облегчается экстракция, но, как и в других системах с отдельным патронником, здесь возникает проблема обеспечения обтюрации пороховых газов между патронником и нарезной частью ствола на время выстрела.

Опытное «беззатворное» оружие фирмы «Хьюз», именуемое также «оружием с открытым патронником», также использовало в системе автоматики газовый двигатель, смещающий назад подвижные детали автоматики. В опытной безгильзовой штурмовой винтовке C30R газоотводный двигатель приводил во вращение сменный дисковый магазин, секторы которого служили снаряженными патронниками, и взводил ударный механизм.

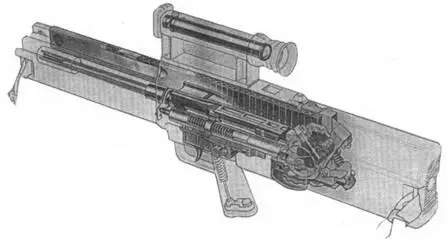

Схема устройства и работа автоматики безгильзовой винтовки G11 "Хеклер унд Кох". Движение стреляющему агрегату придает

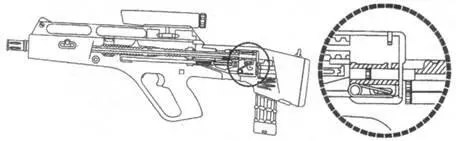

Разрез штурмовой винтовки ACR " Штейр — Манлихер", отдельно показан подвижный патронник.

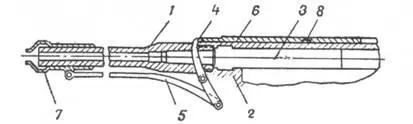

Принципиальная схема устройства отвода пороховых газов через дульный срез с подвижным вперед надульником (винтовка Банга): 1 — ствол, 2 — ствольная коробка, 3 — затвор, 4 — отпирающий рычаг, 5 — тяга, 6 — планка, 7 — подвижный надульник, 8 — винтовой паз планки.

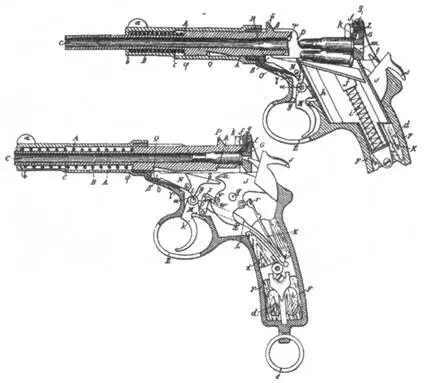

Разрез пистолета Манлихера 1895 г. с движением ствола вперед.

11.2Использование энергии пороховых газов, выходящих через дульное отверстие ствола, с помощью движущегося вперед надульника. Надульник может быть жестко связан со стволом и смещать его вперед, как в системе Дыбовского, работа которой в целом напоминает систему Манлихера с подвижным вперед стволом — отличие лишь в способе смещения ствола. В самозарядном револьверном боевом ружье «Джекхаммер» МкЗ ведущим звеном автоматики служит ствол с жестко укрепленным на нем надульником. При движении ствола вперед связанный с ним шток входит задним выступом во взаимодействие с наклонным пазом барабана и поворачивает его. При обратном движении ствола под действием возвратной пружины шток взводит ударный механизм. Дойдя до крайнего заднего положения, ствол сцепляется с барабаном так, чтобы обеспечить соосность канала ствола и каморы и обтюрацию. Подвижный надульник при неподвижном стволе был использован в автоматической винтовке Банга. Пороховые газы, выходящие вслед за пулей, ударяли в надульник и смещали его вперед. Надульник через шарнирно связанную с ним тягу поворачивал качающийся рычаг, второе плечо которого толкало назад скользящую планку. Планка производила отпирание канала ствола и отвод затвора в крайнее заднее положение. Недостатками системы были громоздкость и работа возвратной пружины на растяжение.

11.3Системы отвода пороховых газов через канал гильзы не вышли из разряда опытных. Примером служит система Рота, в которой использовался специальный патрон с капсюлем, имевшим возможность смещения в продольном канале в задней части гильзы. После выстрела часть пороховых газов проникала в канал гильзы через затравочные отверстия и смещала назад капсюль — таким образом, демонтаж капсюля, обычно служащий причиной задержек, здесь использовался для привода автоматики. Играя роль поршня, капсюль толкал назад ударник, который приводил в движение продольно скользящий курок, производивший отпирание затвора. Варианты того же принципа можно увидеть в одной из опытных винтовок Ф.В. Токарева и опытном автомате АПТ Н.М. Постникова. Недостатками систем были слишком раннее отпирание канала ствола, необходимость специальных патронов и высокая вероятность прорыва пороховых газов назад. Впрочем, в оружии под безгильзовый патрон может найти применение отвод пороховых газов из патронника.

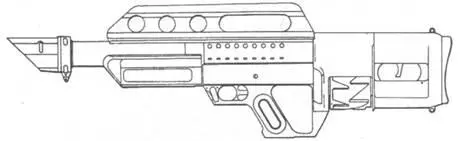

Боевое гладкоствольное ружье "Джекхаммер" Mk 3-А2 с движением ствола вперед и сменным барабанным магазином. Обратим внимание на зигзагообразные пазы на наружной поверхности барабана.

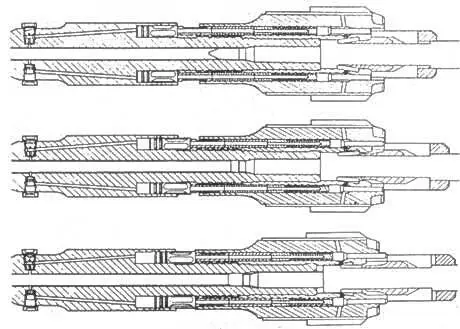

Работа автоматики пушки F2 со смешанной схемой автоматики: отпирание канала ствола производится штоками двух симметрично расположенных относительно ствола газовых поршней, перезаряжание — за счет остаточного давления пороховых газов в патроннике

Надульник-усилитель отдачи: а — с утолщением дульной части ствола ("Максим" обр. 1910 г.), б — с навинченной муфтой ("Виккерс"). Избыточное давление пороховых газов в неподвижной камере усилителя придает дополнительную скорость движения назад подвижному стволу.

111. Системы автоматики с движением ствола вперед под действием силы врезания пули в нарезы ствола вызывали интерес в начале развития автоматического оружия, но распространения так и не получили. Наиболее доработаны они были в опытных пистолетах Манлихера. Ведущим звеном автоматики здесь служил сам ствол. Перед выстрелом он находился в крайнем заднем положении и прижимался пружиной к неподвижному щитку рамки, служившему затвором. При движении пули ствол смешался вперед, освобождая стреляную гильзу, которая выталкивалась следующим патроном из магазина, затем ствол возвращался назад возвратной пружиной и надвигался на очередной патрон. Пуля служила своего рода поршнем, который за счет сил трения смещал вперед ствол. Однако подвижность самого «поршня» относительно смещаемой им детали (ствола) и неизбежный прорыв газов между пулей и стенками канала ствола не позволяли добиться надежной однообразной работы автоматики. Курок приходилось взводить вручную, кроме того, работа автоматики не была связана с выбросом гильзы и подачей очередного патрона, что приводило к пропускам подачи и утыканиям патрона. Введение тяги выбрасывателя, задержки ствола в переднем положении и самовзвода курка незначительно улучшило систему.
